КАЗ-606А, КАЗ-608. АККУМУЛЯТОРНЫЕ БАТАРЕИ З-СТ-84

На автомобилях-тягачах КАЗ-608 и КАЗ-606А устанавливают две 6-в аккумуляторные батареи типа З-СТ-84, соединенные между собой последовательно и включенные параллельно генератору. Расходуемая аккумуляторными батареями энергия при пуске двигателя стартером и включении потребителей на стоянке пополняется генератором во время езды.

Емкость аккумуляторных батарей 84 а • ч при 10-часовом режиме разряда.

Батареи установлены на специальном кронштейне, прикрепленном к левой продольной балке рамы с внешней стороны, и прижимаются к кроштейну крышкой и двумя стяжками.

УСТРОЙСТВО

В пластмассовом баке (моноблоке) 10 (рис. 150), разделенном перегородками на три отсека, расположены аккумуляторы, каждый из которых имеет шесть положительных и семь отрицательных пластин. Между пластинами проложены сепараторы 2 из мипора или мипласта. Одноименные пластины соединены между собой сверху баретками 8. Штыри групп положительных и отрицательных пластин выведены через пластмассовые крышки 6 наружу и соединены последовательно межэлементными перемычками. Крайние штыри первого и последовательного элементов (один положительный и один отрицательный), предназначенные для присоединения проводов, имеют форму конуса и различные размеры, что снижает возможность ошибочного включения батарей в схему при обслуживании, так как присоединяемые провода снабжены наконечниками с коническими отверстиями различного размера.

Следует иметь в виду, что неправильные установка батарей и присоединение наконечников проводов могут привести к отказу в работе аккумуляторов, генератора и проводки.

В крышке каждого аккумулятора имеется заливное отверстие, закрытое резьбовой пробкой 3 с вентиляционными отверстиями. Для герметичности аккумуляторов стыки их крышек заполнены специальной уплотняющей мастикой. В пробки вложены отражательные диски 4 с двумя отверстиями, смещенными относительно вентиляционного отверстия пробки. Такая конструкция позволяет газам, выделяющимся во время заряда, выходить наружу и препятствует выплескиванию электролита через вентиляционное отверстие

Для предохранения сепараторов от повреждения при замере уровня электролита или его заливке над сепараторами установлен перфорированный предохранительный щиток из кислотостойкой пластмассы.

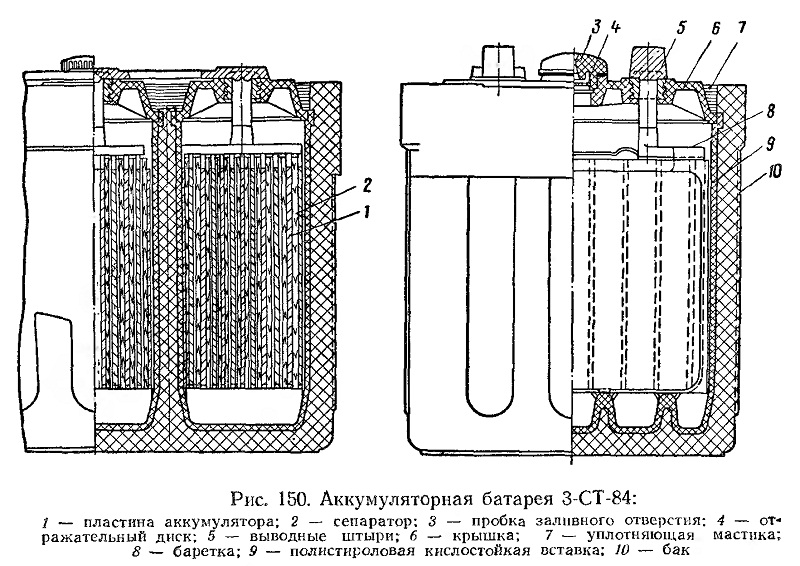

Рис. 150. Аккумуляторная батарея З-СТ-84
