КАЗ-606А, КАЗ-608. Проверка якоря генератора

Изоляцию обмотки якоря проверяют с помощью контрольных ламп и щупов, как указано выше. Один щуп прикладывают к пакету железа якоря или к валу, а другой — к пластинам коллектора; контрольные лампы не должны загораться.

Проверка на короткое замыкание или на обрыв в обмотке якоря производится на специальном индукционном аппарате, представляющем собой часть трансформатора с разомкнутой магнитной цепью и одной первичной обмоткой: вторичной обмоткой является обмотка проверяемого якоря, пакет железа которого замыкает магнитную цепь прибора.

Прибор включают в сеть переменного тока.

Якорь кладут на магнитопровод прибора, как показано на рис. 141, и, проворачивая его, перекрывают поочередно пазы обмотки железной планкой или линейкой.

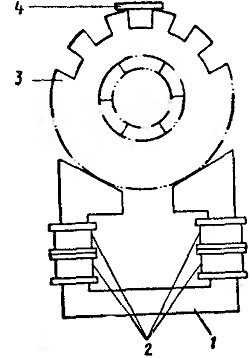

Рис. 141. Проверка якоря на короткое замыкание:
1 — индукционный аппарат:
2 — катушки индукционного аппарата; 3 — якорь; 4 —
железная пластина

При наличии жвиткового короткого смыкания в какой-нибудь из секций линейка притягивается к якорю и дребезжит.

Этот же признак может иметь место при попадании металлической стружки или пыли в пазы между пластинами коллектора. Поэтому перед пользованием

прибором эти пазы необходимо прочистить заостренным неметаллическим предметом. Если короткое замыкание не устранено, якорь необходимо перемотать в мастерской.

Обрыв в обмотке можно обнаружить с помощью этого же аппарата и милливольтметра переменного тока или гальванометра, как показано на рис. 142. Проворачивая якорь, щупами касаются двух смежных пластин коллектора. Показания прибора должны быть одинаковыми для любой пары смежных коллекторных пластин. Предварительно рекомендуется найти такое положение щупов, в котором показания прибора будут максимальными. В этом положении щупов

реостат 5 дает возможность подвести стрелку прибора к середине шкалы, так как при малых показаниях прибора пользоваться им неудобно. Если при проворачивании якоря показания измерительного прибора неодинаковы для всех пар пластин, это означает, что в обмотке есть обрыв или короткое замыкание. Такой якорь необходимо перемотать.

Индукционные аппараты промышленного производства имеют, как правило, встроенный милливольтметр и рассчитаны на питание от сети переменного тока напряжением 127 и 220 в. Их обмотка имеет четыре катушки, пересоединяемые с помощью переключателей, в зависимости от напряжения сети и от того, проверяется ли якорь генератора или стартера.

Следует иметь в виду, что нормальная работа аппарата обеспечивается при питании аппарата переменным током. При включении аппарата в сеть постоянного тока перегорят его катушки.

Кроме того, при проверке необходимо сначала положить якорь между полюсами прибора, а затем подключить прибор к сети (когда магнитная цепь аппарата не замкнута якорем, в его обмотки поступает больший ток, чем тот, на который они рассчитаны).

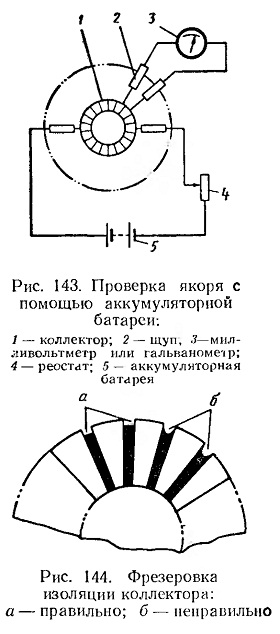

При отсутствии индукционного аппарата можно проверить обмотку якоря постоянным током от аккумуляторной батареи напряжением 6 в по схеме, указанной на рис. 143. Батарею подключают через реостат к двум диаметрально противоположным пластинам коллектора. Милливольтметром постоянного тока замеряют падение напряжения на смежных пластинах круговым движением щупов по коллектору.

Показания милливольтметра будут максимальными на тех смежных пластинах, между которыми имеется обрыв в обмотке, и минимальными на пластинах,

в которых имеется короткое замыкание.

При исправном якоре показания прибора будут одинаковыми.

Если коллектор сильно изношен или обгорел, его необходимо проточить на токарном или на специальном станке, после чего проверить с помощью индикатора биение, которое не должно превышать 0,05 мм.

Изоляцию между пластинами коллектора необходимо профрезеровать специальной фрезой или ножовочным полотном на глубину 0,8 мм как показано на рис. 144.

Неполное прилегание щеток к коллектору вызывает чрезмерное искрение и перегрев щеток и коллектора. В этом случае щетки необходимо притереть к коллектору. Притирку щеток к коллектору производят также при их замене.

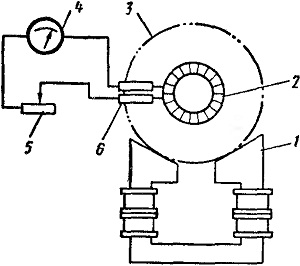

Рис. 142. Проверка обмотки якоря на обрыв:
1 — индукционный аппарат; 2—коллектор; 3 - якорь; 4 — милливольтметр; 5 — реостат; 6 — щуп
