ГЕНЕРАТОР (УСТРОЙСТВО)
Генератор Г13 автомобиля-тягача КАЗ-608
На автомобиле-тягаче КАЗ-608 установлен генератор Г130 (рис. 136)
постоянного тока, выполненный по однопроводной системе (отрицательная
щетка на его крышке соединена с массой).
Основные технические данные генератора Г130
Номинальное напряжение,
в..............................12
Максимальный ток, а....................................28
Начало отдачи (скорость вращения якоря, при которой генератор развивает
напряжение 12,5 в, без нагрузки) при
температуре от +20°C до +70°С, об/мин............1450
Начало полной отдачи (скорость вращения якоря, при которой генератор
развивает напряжение 12,5 в при нагрузке 28 а):
при температуре +20°C, об/мин..................2400
при температуре +70°С, об/мин..................2550
Направление вращения со стороны привода....... правое
Генератор установлен с правой стороны двигателя на
двух кронштейнах и расположен в зоне, обдуваемой вентилятором системы
охлаждения двигателя.
Привод генератора от коленчатого вала двигателя осуществляется резиновым
клиновидным ремнем; этим же ремнем приводится во вращение вентилятор
двигателя. Передаточное отношение привода (от двигателя к генератору)
1:1,84.
Надевание ремня и регулировка его натяжения осуществляются поворотом
генератора относительно осп болтов его крепления к кронштейнам.
В необходимом положении генератор фиксируется
болтом и планкой с длинной прорезью.

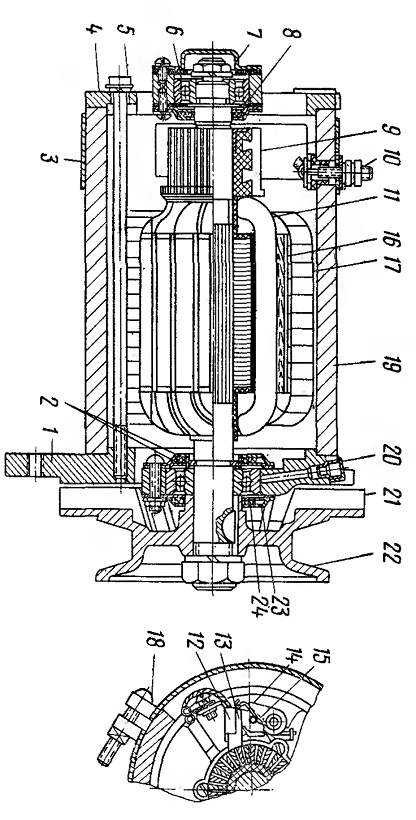

Рис. 136 Генератор Г130:
1- крышка со стороны привода; 2, 8, 23 и 24 — сальник и детали его
крепления;
3 - защитная лента; 4— крышка со стороны коллектора; 5 — стяжной болт
крышек; в — подшипник; 7—крышка подшипника; 9—коллектор; 10—зажим; 11
—обмотка якоря; 12 — щеткодержатель; 13 — щетка; 14 — рычаг пружины;
15—пружина; 16 —полюс; 17— обмотка возбуждения; 18 — стяжной винт
защитной ленты: 10—корпус генератора;
20— масленка; 21 — лопасть вентилятора; 22 — шкив
