КАЗ-606А, КАЗ-608. Проверку изоляции щеткодержателя генератора
Проверку изоляции щеткодержателя можно произвести
от сети переменного тока напряжением 220 в с контрольной лампой
(желательно небольшой мощности 25—40 вт) Надежность контроля повысится,

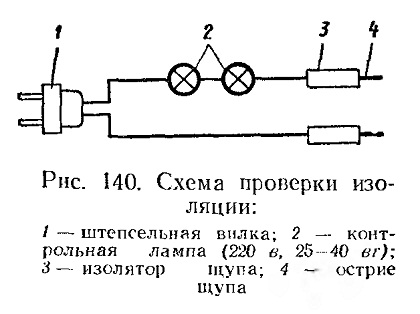

если использовать источник тока напряжением 380 в, включив
последовательно две лампы напряжением 220 в по 25—40 вт по схеме,
указанной на рис. 140. Изолированную (положительную) щетку вынимают из
щеткодержателя так, чтобы она не касалась корпуса или коллектора. Для
проверки наличия напряжения, а также исправности проводов и контрольных
ламп соединяют оба острия щупа 4. Лампы должны гореть. Затем одним щупом
касаются щеткодержателя, другим —
корпуса генератора. Лампы не должны гореть. Загорание ламп
свидетельствует о повреждении изоляции.
При такой же проверке неизолированной отрицательной щетки лампы должны
гореть.
Аналогичным способом можно проверить изоляцию любой детали. При этом
предварительно необходимо удалить с нее пыль и грязь, так как они могут
создать утечку тока через изолированную деталь на массу.
