КАЗ-606А, КАЗ-608. Регулировка натяжения ремня
привода компрессора ручного тормоза
Регулировка натяжения ремня привода компрессора осуществляется
регулировочной муфтой 2 (рис. 119). Нормальное натяжение ремня такое,
при котором усилие в
4 к Г, приложенное к ветви ремня между шкивами компрессора и
вентилятора, дает прогиб ремня 5—8 мм.
Для восстановления необходимого натяжения надо расшплинтовать и
отвернуть стопорный болт 4, установить ключ 3 и, удерживая от вращения
ступицу 1 шкива, навертывать регулировочную муфту 2. При этом
периодически надо поворачивать шкив компрессора, поворачивая пусковой
рукояткой коленчатый вал двигателя, чтобы ремень правильно
устанавливался на шкиве компрессора. При смене ремня регулировочную
муфту свертывают полностью со ступицы шкива. При достижении необходимого
натяжения ремня стопорный болт совмещают с пазом в муфте, завертывают и
шплинтуют.

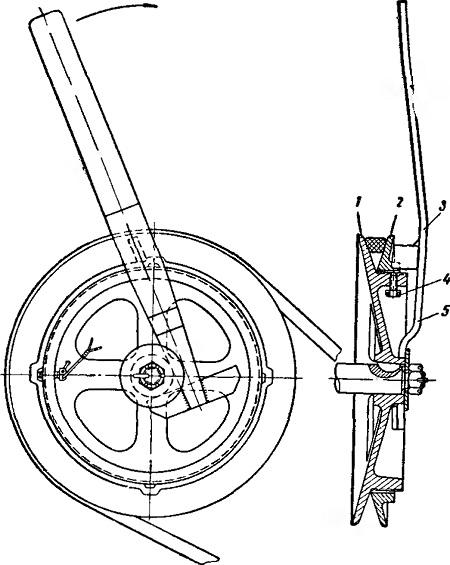

Рис. 119. Установка ключа для натяжения ремня
привода компрессора
