Газораспределительный механизм двигателя
КАЗ-606А
Двигатель имеет нижнее одностороннее расположение клапанов (рис. 31).
Клапаны размещаются в блоке с правой стороны двигателя и приводятся в
действие распределительным валом через толкатели.

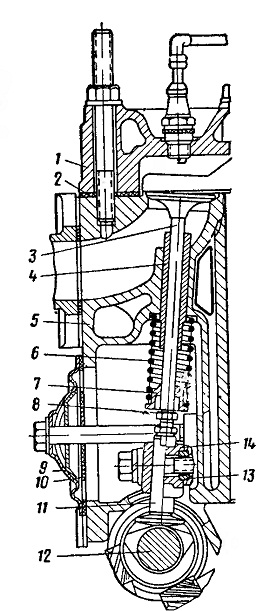

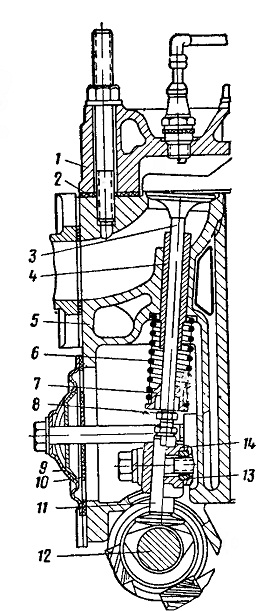

Рис. 31. Газораспределительный механизм
двигателя КАЗ-606А:
1 — головка цилиндров; 2, 10 — прокладки; 3 — клапан;
4 — направляющая клапана:
5 — блок цилиндров; 6—пружина клапана; 7 — опорная тарелка; 8 —
регулировочный болт; 9 — крышка клапанной коробки; 11 — толкатель;
12 — распределительный вал;
13 — установочное кольцо;
14 — направляющая толкате-лей
