Уход за карбюратором К-126И автомобилей ГАЗ-52-04 и его регулировка

Уход за карбюратором К-126И автомобилей ГАЗ-52-04 и его регулировка

Периодически необходимо удалять отстой, прочищать и промывать карбюратор. Промывку следует производить в чистом неэтилированном бензине с последующей продувкой сжатым воздухом.

Для этого надо отделить крышку и корпус смесительных камер от корпуса поплавковой камеры, вывернуть жиклеры, распылители и клапаны.

Проверка уровня топлива в поплавковой камере карбюратора производится на неработающем двигателе. Автомобиль должен стоять на горизонтальной площадке.

Уровень проверяется через смотровое окно и должен располагаться между краями специальных выступов корпуса.

В том случае, если уровень не находится в указанных пределах, необходимо снять крышку поплавковой камеры карбюратора и произвести регулировку установки поплавка. При перевернутой крышке расстояние «А» (рис. 11) от ее плоскости разъема до верхней точки поплавка должно составлять 40—41 мм. Регулировка производится подгибанием язычка 4, упирающегося в торец иглы 5 клапана. Одновременно подгибанием ограничителя 2 следует установить зазор «Б» между торцом иглы 5 и язычком 4 в пределах 1,2—1,5 мм.

Чтобы не повредить уплотнительную шайбу 7, подгибание язычка 4 необходимо делать при снятом поплавке.

Если регулировка не дает желаемого результата, необходимо произвести проверку поплавкового механизма карбюратора. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере карбюратора являются: негерметичность поплавка, неправильная его масса, заедание топливного клапана.

Герметичность поплавка проверяется погружением его в горячую воду с температурой не ниже 80°С и временем выдержки не менее полминуты. При нарушении герметичности поплавка, на что укажет выход пузырьков воздуха, поплавок надо запаять, предварительно удалив из него бензин. После пайки необходимо вновь проверить его герметичность и массу. Масса поплавка в сборе с рычажком должна быть от 12,6 до 14 г. Если после пайки масса будет превышать 14 г, то надо удалить излишек припоя, не нарушая герметичности поплавка.

Если топливный клапан не герметичен, то следует заменить уплотнительную шайбу 7.

После проверки деталей поплавкового механизма нужно вновь проверить величину уровня топлива в поплавковой камере и при-необходимости отрегулировать его, как указано выше.

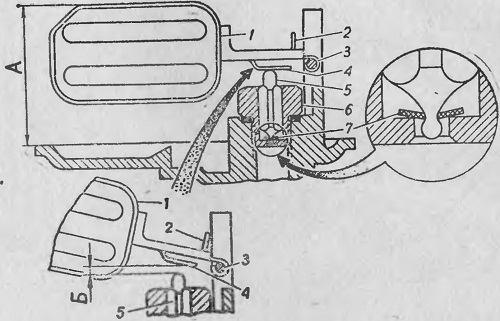

Рис. 11. Поплавковый механизм карбюратора:
1—расстояние от плоскости разъема крышки до верхней точки поплавка; Б— зазор между торцом иглы и язычком; 1—поплавок; 2—ограничитель хода поплавка; 3—ось поплавка; 4—язычок регулировки уровня; 5—игла клапана; 6— корпус клапана; 7—уплотнительная шайба

Регулировка холостого хода производится упорным винтом I (рис. 12), ограничивающим закрытие дроссельных заслонок, и двумя винтами 2, изменяющими состав горючей смеси.

Регулировку холостого хода нужно производить обязательно на хорошо прогретом двигателе и при совершенно исправной системе зажигания. Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами. Перед регулировкой на холодном двигателе должны быть проверены зазоры у клапанов.

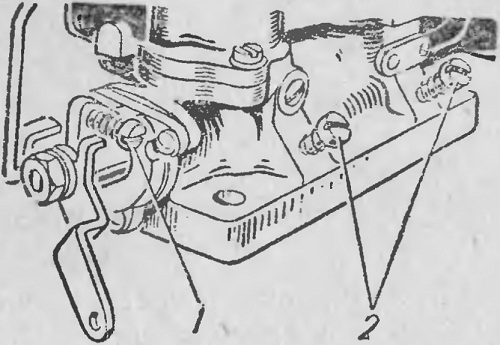

Рис. 12. Винты регулировки холостого хода:
1—упорный винт дроссельных заслонок; 2 — регулировочные винты качества смеси холостого хода

При регулировке следует учитывать, что карбюратор двухкамерный и что состав смеси в каждой камере регулируется независимо от другой камеры своим винтом 2. Кроме того, надо помнить, что при завертывании винтов смесь обедняется, а при их отвертывании—обогащается. Начиная регулировку, нужно сначала завернуть до отказа, но не слишком туго, регулировочные винты 2, а затем каждый из них отвернуть на 3 оборота. После этого пускают двигатель и упорным винтом 1 устанавливают устойчивые обороты двигателя при наименьшем открытии дроссельных заслонок. Затем, завертывая один из регулировочных винтов 2 качества смеси холостого хода, находят такое его положение, при котором коленчатый вал будет иметь наибольшие обороты.

После этого проделывают те же операции со вторым винтом 2, достигнув примерно одинаковой работы обеих камер карбюратора.

Затем упорным винтом 1 уменьшить обороты двигателя, прикрывая дроссельные заслонки до оборотов, примерно равных 500— 600 об1мин, а затем повторить регулировку винтами 2 качества смеси до получения наибольших оборотов при полученном положении дроссельных заслонок, как указано выше.

После этого для обеспечения содержания окиси углерода в отработавших газах по ГОСТ 16533-70 завернуть винты 2 поочередно до ощущаемого падения оборотов (обычно ощущается падение 20—50 об/мин.) и проверить качество работы двигателя.
Для проверки регулировки следует нажать на педаль дроссельных заслонок и сразу отпустить ее. Если двигатель заглохнет, то число оборотов холостого хода следует несколько увеличить за счет незначительного ввертывания винта 1.

Ограничитель оборотов двигателя (рис. 13) устанавливается между карбюратором и всасывающей трубой.

Ограничитель числа оборотов должен обеспечить устойчивое автоматическое ограничение числа оборотов двигателя под нагрузкой 2800— 3000 об/мин, и не более 4500 об/мин при работе на холостом ходу.

Ограничитель отрегулирован на заводе-изготовителе, запломбирован и в течение гарантийного срока разборке не подлежит. После значительного периода работы ограничитель может потерять чувствительность. В этом случае рекомендуется снять его и промыть в чистом бензине или ацетоне. Заслонки не должны заедать в любом положении. Необходимо помнить, что правильная работа ограничителя повышает долговечность, надежность и экономичность двигателя.

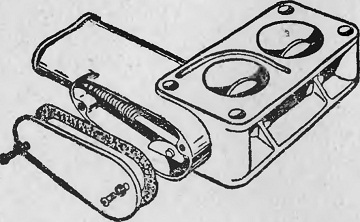

Рис. 13. Ограничитель оборотов

Подогрев смеси осуществляется в центральной части всасывающей трубы у ее плоской стенки в месте соединения с выхлопной трубой. Степень подогрева смеси регулируется заслонкой. Положение заслонки подогрева смеси устанавливается от руки. При сезонном обслуживании поверните и закрепите заслонку в положение, указываемое надписями «лето» и «зима» (рис. 14). Соответствую-щая надпись должна располагаться рядом со шпилькой крепления заслонки.

Необходимо точно выполнять рекомендации по подогреву смеси. Невыполнение рекомендаций ведет к перерасходу топлива и снижению мощности двигателя.

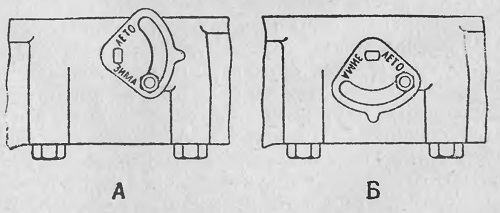

Рис. 14. Положение заслонки подогрева смеси при ручной регулировке:
А—зимнее положение; Б—летнее положение
