Карбюратор К-126И автомобилей ГАЗ-52-04

Карбюратор К-126И автомобилей ГАЗ-52-04

Карбюратор К-126И (рис. 10) двухкамерный, с падающим потоком смеси и балансированной поплавковой камерой. Каждая камера карбюратора действует независимо от другой на три цилиндра через впускной коллектор, разделенный перегородкой на две ветви.

Для обеспечения нормальной работы двигателя на всех режимах карбюратор имеет систему холостого хода, главную дозирующую систему, экономайзер, ускорительный насос и систему пуска холодного двигателя.

Система холостого хода, главная дозирующая система и экономайзер (кроме клапана) имеются в каждой камере карбюратора. Поплавковая камера, системы ускорительного насоса и пуска холодного двигателя общие на обе камеры карбюратора.

Основные системы карбюратора работают по принципу пневматического (воздушного) торможения топлива.

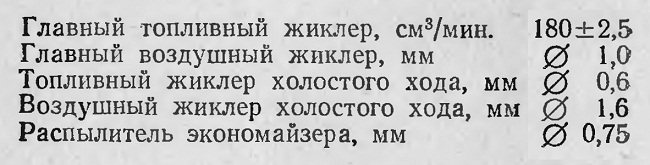

Основные данные карбюратора

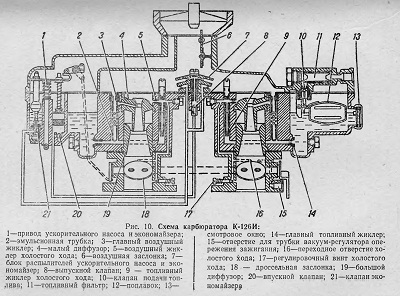

Рис. 10 Схема карбюратора
