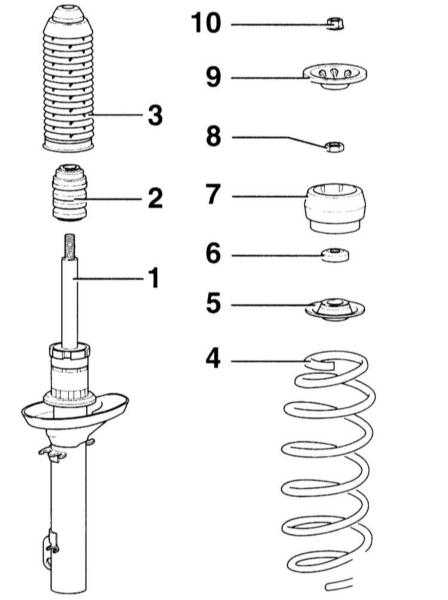

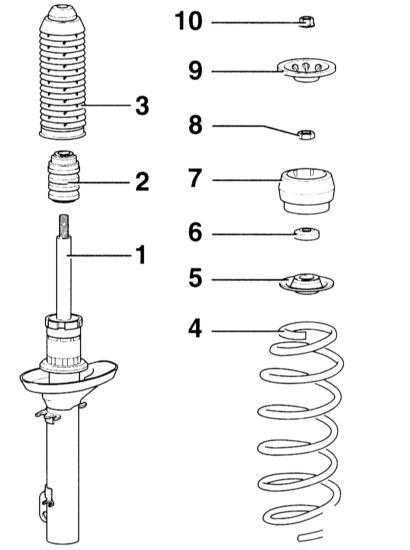

7 – опора амортизационной стойки
8 – гайка, 60 Н•м. После каждого отворачивания замените .
Отворачивается только после сжатия пружины приспособлением.
9 – центрирующая чашка, 60 Н•м
10 – гайка, 60 Н•м. Самостопорящаяся, обязательно замените.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
амортизационную стойку, обратитесь к подразделуСнятие
и установка амортизационной стойки и корпуса
колесного подшипника.
ВНИМАНИЕ
находится под большим усилием. Чтобы иметь
возможность снятия амортизатора, пружину следует
сжать соответствующим приспособлением.
амортизатора следует отворачивать только в том
случае, когда пружина сжата приспособлением!
приспособление в витки пружины так, чтобы надежно
охватить витки и приспособление не могло
выскользнуть. Пружина сжата большим усилием, поэтому
применяйте только надежное приспособление. Ни в коем
случае не стягивайте пружину проволокой. Опасность
несчастного случая!

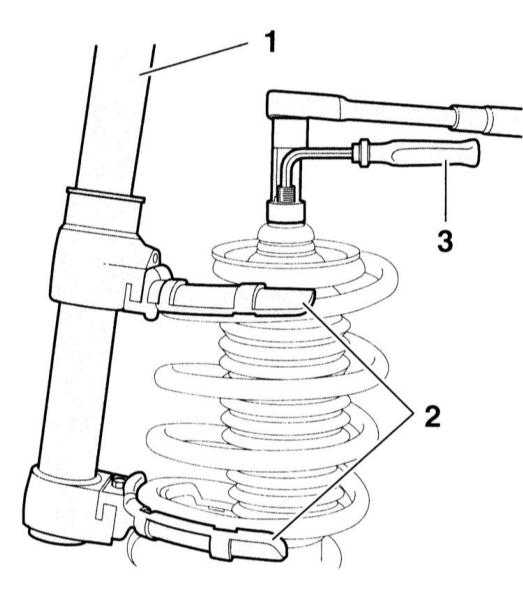

3.Отверните
гайку крепления амортизационной стойки, удерживая
при этом от проворачивания торцевым ключом 7 мм. Для
гайки необходим коленчатый накидной ключ. В случае
применения инструмента – 3– (AUDI– 3186 или HAZET
2593– 21 в комплекте с 2100– 07) для затягивания
может применяться обычный динамометрический ключ.
4.Медленно
разгрузите пружину, снимите отдельные детали.
5.Проверьте
амортизатор, обратитесь к подразделуПроверка
амортизатора.
6.При
необходимости утилизируйте амортизатор, обратитесь к
подразделуУтилизация
амортизатора.
УСТАНОВКА
ВНИМАНИЕ
пружины различных классов точности. Следует применять только одинаковой
маркировки (цветовая маркировка).
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Новая
пружина защищена от коррозии лаком. Перед установкой
пружин проверьте целостность лакового покрытия и при
необходимости восстановите его.
2.Сожмите
пружину соответствующим приспособлением и вставьте в

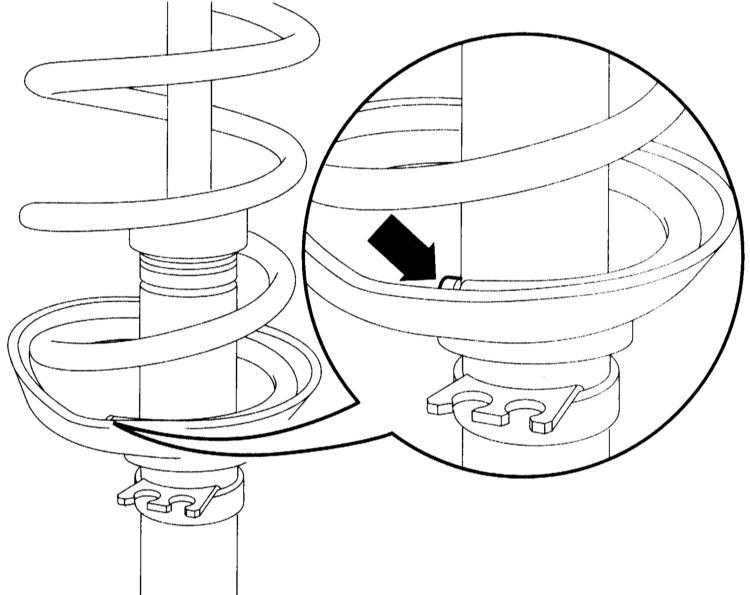

амортизатор. Следите за тем, чтобы конец пружины
прилегал к упору нижней тарелки.
3.Соберите
амортизационную стойку согласно иллюстрацииЭлементы
амортизационной стойки.
4.Затяните
новую гайку моментом 60 Н•м, удерживая при этом шток
торцевым ключом 7 мм.
ВНИМАНИЕ
установить динамометрический ключ, в качестве
инструмента можно применять AUDI– 3186 или HAZET
2593– 21 в комплекте с 2100– 07 для удержания от
проворачивания.
5.Медленно
разгрузите пружину.
6.Установите
амортизационную стойку, обратитесь к подразделуСнятие
и установка амортизационной стойки и корпуса
колесного подшипника.
