1.Снимите
заднюю центральную консоль, при этом обратитесь
к подразделуСнятие
и установка кармана со стороны водителя.
2.Отпустите
стояночный тормоз.

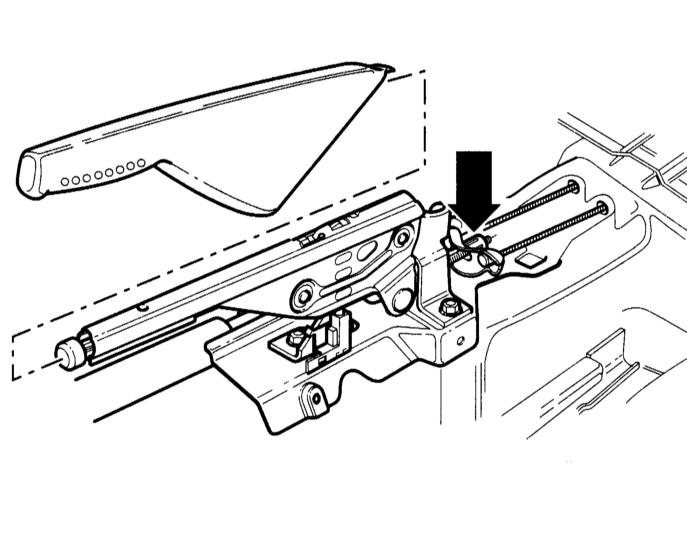

3.Отверните
регулировочную гайку так, чтобы трос можно было
снять с уравнителя. Отсоедините трос стояночного
тормоза.
4.Отсоедините
трос стояночного тормоза у суппорта, при этом
обратитесь к подразделуСнятие
и установка дисковых тормозных механизмов задних
колес.
5.Маркируйте
краской положение задних колес относительно
ступиц. Это позволит при сборке установить
отбалансированное колесо в его прежнее
положение. Ослабьте болты крепления колеса на
стоящем на земле автомобиле. Поднимите заднюю
часть автомобиля, поставьте ее на подставки и
снимите задние колеса.

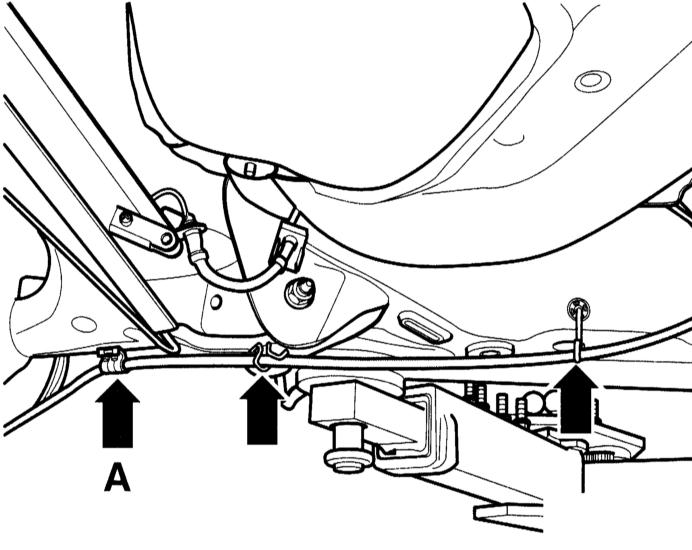

6.Отсоедините
трос из держателя (А) у балки задней подвески и
снимите с держателей.
7.Отсоедините
трос из держателя (А) у балки задней подвески и
снимите с держателей

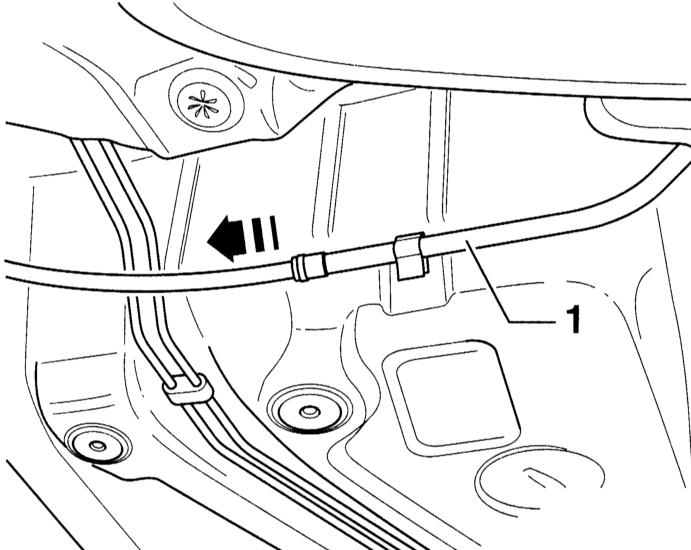

8.Выньте
трос.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
трос в направляющую трубку.
2.Соедините
трос с суппортом, при этом обратитесь к
подразделуСнятие
и установка дисковых тормозных механизмов задних
колес.
3.Закрепите
трос в держателе (А) на балке задней подвески.
Зажимное кольцо у троса должно лежать в центре
зажима.
4.Закрепите
трос в держателях у балки задней подвески.
5.Закрепите
трос на рычаге стояночного тормоза и немного
затяните регулировочную гайку.
6.Отрегулируйте
стояночный тормоз, при этом обратитесь к
подразделуРегулировка
стояночного тормоза.
7.Установите
заднюю часть центральной консоли, при этом
обратитесь к подразделуСнятие
и установка центральной консоли.
