20.5. Наконечник рулевой тяги
Снятие
Снимите переднее
колесо.
 |

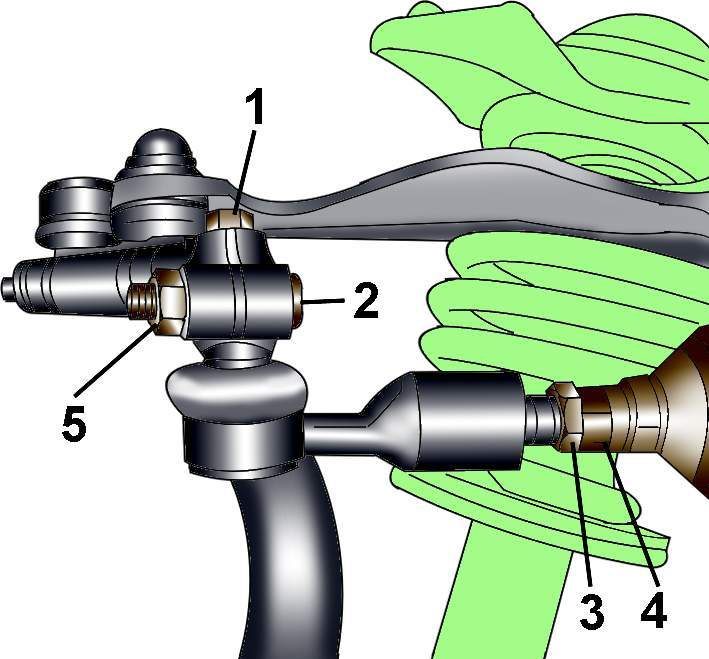

Рис. 14–21.
Элементы крепления наконечника рулевой тяги: 1 –
болт крепления наконечника рулевой тяги к
поворотному кулаку,
7 Н·м; 2 – болт
с четырехгранной головкой для фиксации
наконечника рулевой тяги к поворотному кулаку; 3
– контргайка; 4 – шестигранник рулевой тяги; 5 –
самоконтрящаяся гайка, 50 Н·м
|
Отвинтите болт 1 (рис.
14–21) крепления
наконечника рулевой тяги к поворотному кулаку.
Отвинтите гайку 5 и
извлеките болт 2 с четырехгранной головкой фиксации наконечника
рулевой тяги к поворотному кулаку. Не расширяйте пазы в
поворотном кулаке при извлечении верхних поперечных рычагов.
Выньте вниз
наконечник рулевой тяги из поворотного кулака.
Ослабьте контргайку
3 и отвинтите наконечник рулевой тяги. Наружная поверхность
рулевой тяги выполнена в форме шестигранника 4, который
используется для удержания рулевой тяги от проворачивания при
ослаблении контргайки для фиксации наконечника рулевой тяги.
Установка
Установка
проводится в последовательности, обратной снятию.
Проверьте и при
необходимости отрегулируйте углы
установки передних колес.
