18.8. Задний амортизатор
Снятие
Снимите заднее
колесо.

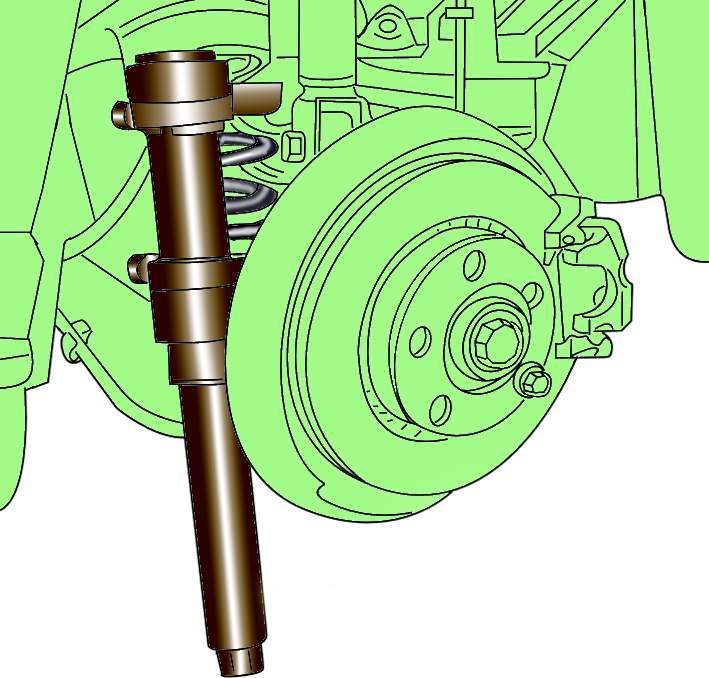

Рис. 12–18.
Использование специального приспособления V.A.G
1752/1 для сжатия пружин задней подвески
|
Используя
специальное приспособление V.A.G 1752/1 для сжатия пружин,
поочередно сожмите пружины задней подвески и снимите их (рис.
12–18). При
использовании специального приспособления для сжатия пружин
следите, чтобы, витки пружины надежно захватывались, сжатие
пружины производите с противоположных сторон.
Пружина имеет очень большое
усилие сжатия, поэтому используйте только очень надежный
инструмент.
Снимите защиту арки
заднего колеса.

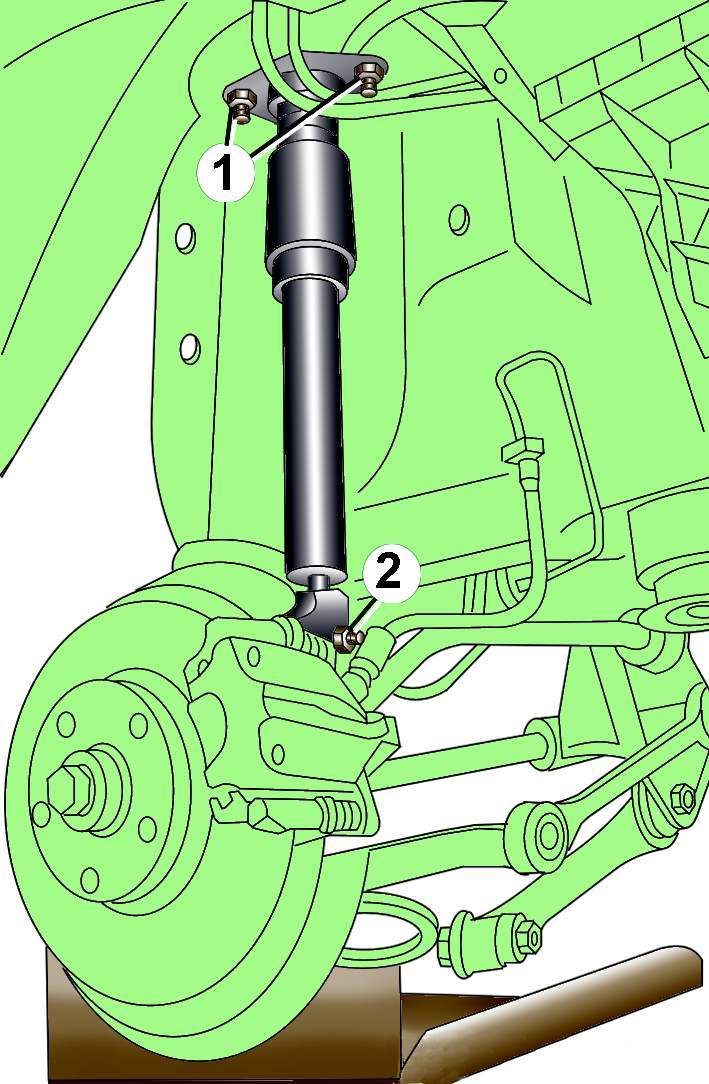

Рис. 12–19.
Расположение гаек (1) и болта (2) крепления
заднего амортизатора и поднятие нижнего
трапецеидального рычага приспособлением V.A.G
1359/2
|
Домкратом с
установленным на нем приспособлением V.A.G 1359/2 приподнимите
нижний трапецеидальный рычаг (рис.
12–19).
Отвинтите болт 2 и
гайки крепления 1 заднего амортизатора и извлеките амортизатор
из–под автомобиля.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Болты нижнего
крепления амортизатора окончательно затягивайте после поднятия
домкратом нижнего трапецеидального рычага до сжатия амортизатора
на 40–50 мм.

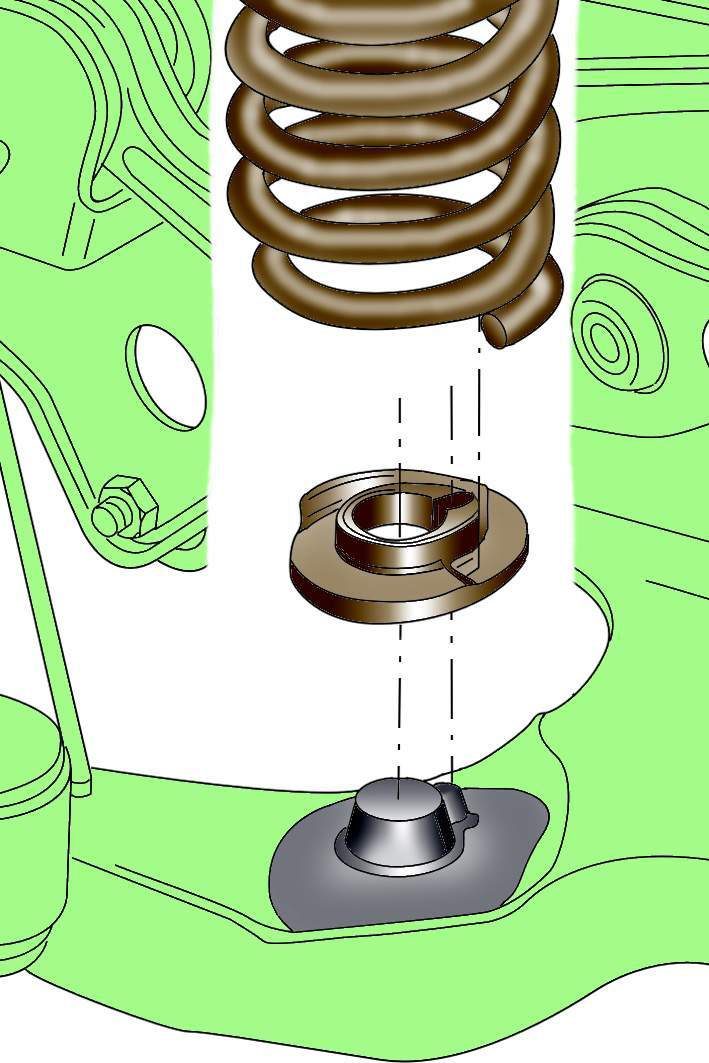

Установите пружину
таким образом, чтобы нижний виток пружины точно совместился с
углублениями нижней опоры пружины (рис.
12–20).

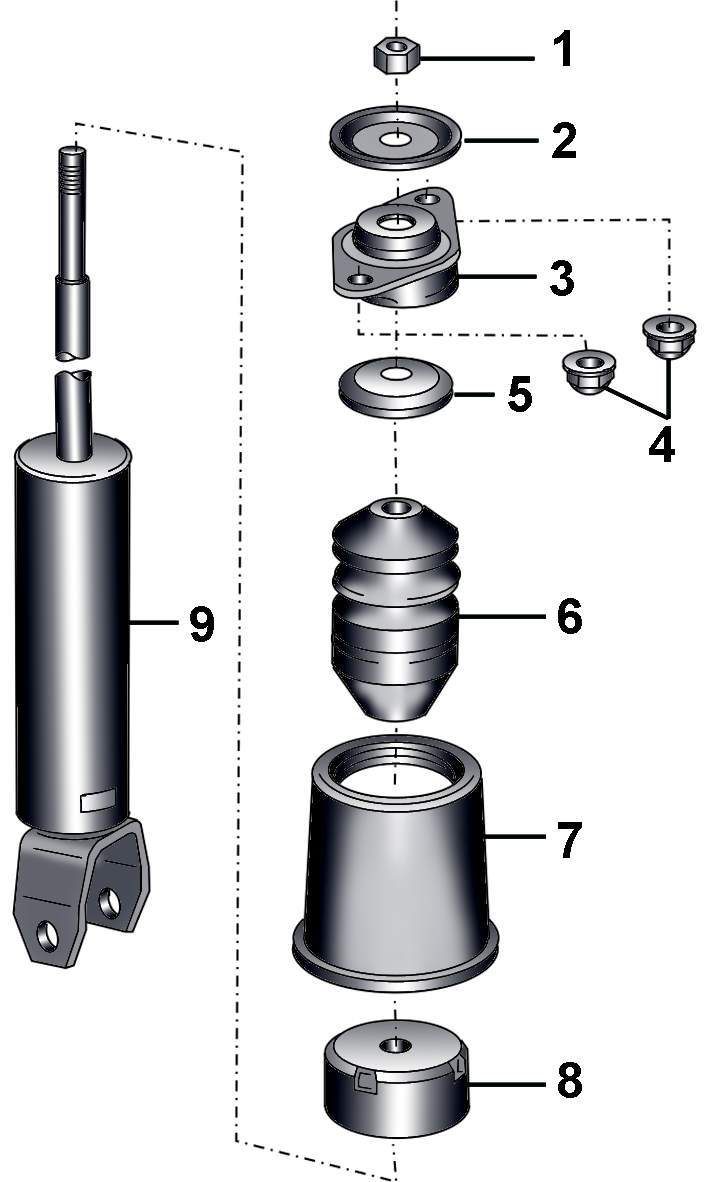

Рис. 12–21.
Задний амортизатор: 1 – гайка, 30 Н·м; 2 –
тарельчатая шайба; 3 – верхняя опора; 4 – гайки,
30 Н·м; 5 – шайба; 6 – буфер; 7 – защитная
втулка; 8 – защитная крышка; 9 – амортизатор
|
Снимите
приспособление для сжатия пружины.
