Элементы буксирного устройства троллейбуса ТРОЛЗА-5265



Троллейбус ТРОЛЗА-5265 имеет элементы буксирного устройства, выполненные в соответствии с требованиями ГОСТ 25907-89. Эти элементы включают в себя 2 буксирные вилки со шкворнем в передней части троллейбуса (под сцепное звено - жесткий буксир типа «треугольник») и одну буксирную вилку со шкворнем в задней части троллейбуса. Шкворень расположен вертикально и для исключения возможности самопроизвольного отсоединения буксира во время движения должен стопориться шплинтом через переходную шайбу.

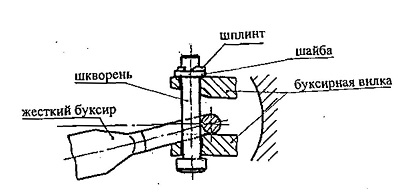

Схематично крепление жесткого буксира в буксирной вилке показано на рисунке 2.13.







Рисунок 2.13
