Пневматический привод дверей троллейбуса ТРОЛЗА-5265





Механизм открывания и закрывания дверей пневматический с дистанционным управлением из отделения водителя. На щитке приборов водителя имеются 5 выключателей управления дверями: 1 - выключатель управления передней створкой передней двери (дверь водителя), 2- выключатель управления задней створкой передней двери (передняя служебная дверь) 3 - выключатель управления средней служебной дверью, 4- выключатель управления задней служебной дверью, 5- выключатель одновременного управления служебными дверями. В варианте троллейбуса со сдвоенной передней служебной дверью выключателей четыре, первый выключатель отсутствует.

На троллейбусе применяются пневмоприводы дверей 40N 2R50/125 Т1 В000, 40N 3R50/125 Т1 В000, 40N 3R50/125 Т1 В000, предназначенные соответственно для управления створками передней двери (раздельного управления створками передней двери), для управления створками средней двери, для управления створками задней двери.

На троллейбусе со всеми сдвоенными служебными дверями применяются на все двери пневмоприводы 40N3R50/125T1B000.

В пневматической системе приводов дверей перед приводом задней двери дополнительно установлен фильтр-регулятор KPS01874-03-000 с клапаном сброса воздуха (см. рисунок 2.10), который находится в заднем отсеке троллейбуса.



Описание пневмоприводов, правила эксплуатации их приведены в техническом описании и инструкции по эксплуатации пневмоприводов дверей KPS01874-23-OOOTO завода-изготовителя приводов.

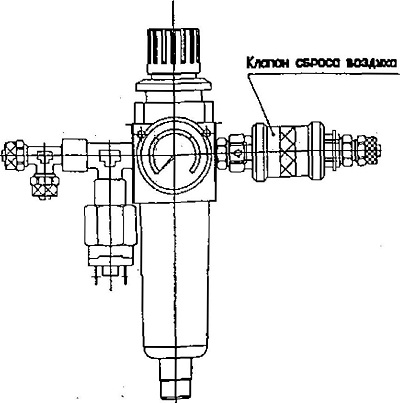

Рисунок 2.10 - Фильтр-регулятор KPS 01874-03-000.
