21.
ВАГОНЫ-САМОСВАЛЫ ВС-130 ГРУЗОПОДЪЕМНОСТЬЮ 130 т
Увеличение объема перевозок на внутрикарьерном железнодорожном
транспорте, повышение мощности погрузочных средств и дробильных
установок на обогатительных фабриках требует создания вагонов-самосвалов
повышенной грузоподъемности. В настоящее время наибольшее
распространение на открытых горных разработках получили вагоны-самосвалы
грузоподъемностью до 105 т, что в связи с дальнейшей механизацией добычи
руд и вскрышных пород не удовлетворяет требованиям их эксплуатации в
горнодобывающей промышленности.
Одним из решений проблемы повышения грузоподъемности вагонов-самосвалов
является увеличение их нагрузок от оси на рельсы. На рудниках, имеющих
достаточно мощное скальное основание под верхнее строение пути, при
хорошем состоянии железнодорожных путей успешно можно эксплуатировать
большегрузные вагоны-самосвалы с нагрузкой от оси на рельсы до 342 кН
(35 000 кгс).
В качестве ходовых частей под шестиосными вагонами-самосвалами
используют трехосные тележки УВЗ-11А с нагрузкой от оси на
рельсы 25 000 кге. С целью повышения этих нагрузок Уральским вагоностроительным заводом была модернизирована конструкция таких тележек и изготовлены более совершенные тележки УВЗ-11, допускающие нагрузку от оси на рельсы до 295 кН (30 000 кге). Оборудование шестиосных вагонов-самосвалов тележками УВЗ-11 позволило поднять их грузоподъемность до 130 т. Опытно-промыш-ленная партия вагонов-самосвалов ВС-130 была изготовлена Калининградским вагоностроительным заводом. Их конструкция по сравнению с вагонами-самосвалами грузоподъемностью 105 т рассчитана для более тяжелых условий работы на карьерном транспорте при перевозке скальных пород и руд. Так же как и другие типы думпкаров, вагон-самосвал ВС-130 (рис. 70) цельнометаллический, сварной конструкции, состоит из верхнего наклоняющегося кузова, нижней рамы, на которую опирается этот кузов, и двух трехосных тележек УВЗ-11. На эти тележки, в свою очередь, опирается нижняя рама.

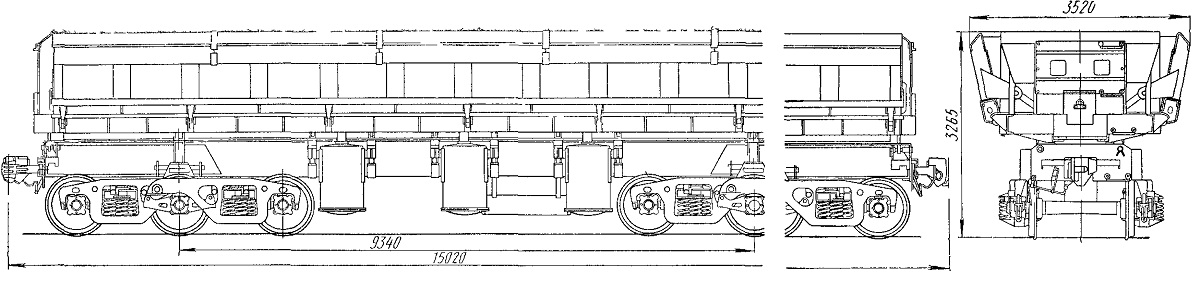

Рис. 70. Вагон-самосвал ВС-130 грузоподъемностью 130 т
