Золотниковый распределитель, изображенный на рис. 26, состоит из пяти чугунных корпусов, скрепленных болтами 14. Иногда он имеет цельнолитой корпус. В вертикальных каналах трех средних корпусов установлены три золотника: подъема груза 12, наклона рамы 11 и рабочих приспособлений 10. Верхние концы золотников соединены регулируемыми тягами с рычагами управления. Уплотнение золотников в корпусе осуществляется сальниками 13. На нижнем конце каждого золотника установлена пружина 15, постоянно удерживающая золотник в среднем положении, при котором закрыты все каналы, идущие к рабочим цилиндрам.

От гидравлического насоса рабочая жидкость подводится по гибкому шлангу к полосой высокого давления А корпуса

распределителя. Полость низкого давления Б распределителя соединена с баком. Когда давление жидкости превышает 65 кГ/см3, пружина перепускного клапана 16. открывает клапан и рабочая жидкость перетекает в бак. Рукоятки управления золотниками 1, 2 и 3 укреплены на кронштейне 4, установленном на передней панели управления.

Для подъема груза водитель поворачивает рукоятку 1 от себя, перемещая золотник 12 вверх. Конец рычага рукоятки при этом отжимает ролик 5 и перемещает планку 7 со стержнем 6 вправо,

который нажимает на кнопку 8 микропереключателя 9, включающего электродвигатель насоса. Насос будет подавать рабочую жидкость в полость В, из которой рабочая жидкость пойдет по гибкому шлангу под поршень цилиндра подъема I. Поршень пойдет вверх и поднимет груз. Остановка груза на заданной высоте производится опусканием рукоятки 1. При этом пружина 15 возвратит золотник 12 в среднее положение и выход жидкости из цилиндра подъема будет закрыт. Это прекратит движение поршня и, следовательно, подъем груза. Стержень 6 вместе с планкой 7 под действием пружины возвратится в исходное положение, и электродвигатель насоса будет отключен.

Для опускания груза рукоятку 1 переводят на себя. Золотник 12 опустится вниз и соединит полость В с каналом низкого давления распределителя и с баком. Под действием груза и веса рамы подъемник опускается и поршень вытесняет жидкость из цилиндра в бак. Двигатель насоса при опускании груза не включается. Скорость опускания груза определяется дроссельным клапаном,

установленным в трубопроводе цилиндра подъема и величиной перемещения золотника 12 вниз.

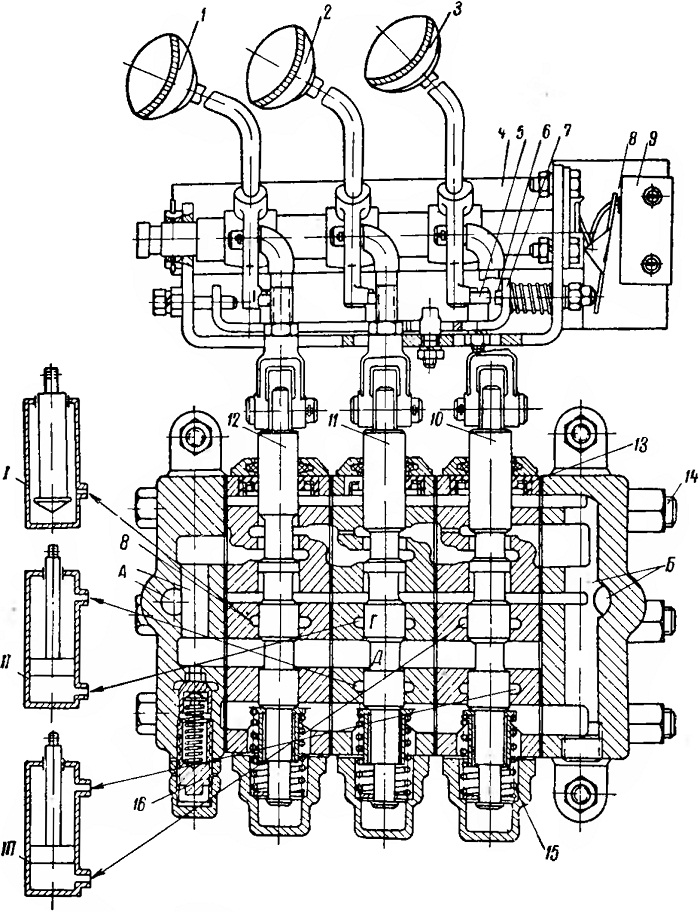

Рис. 26. Золотниковый распределитель электропогрузчика 4004
