Электропогрузчики типов 4004 и 4004А - часть 2

Расположение механизмов управления погрузчиком показано на рис. 20.

Ведущий мост погрузчика 4004 похож на ведущий мост погрузчиков типа 02 и 04, потому подробно останавливаться на его описании мы не будем. Устройство заднего моста показано на рис. 21 и рис. 22.

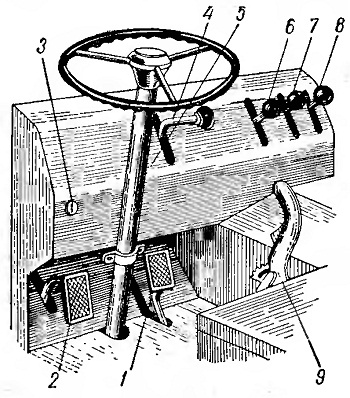

Рис. 20. Механизм управления электропогрузчиком 4004 и 4004А:
1 — педаль управления контроллером;
2 — педаль гидравлического тормоза;
3 — замок блокировки; 4 — рычаг реверса; 5—рулевая колонка; 6— рычаг цилнидра подъема; 7 — рычаг цилиндров наклона; 8 — рычаг цилиндров рабочих приспособлений; 9 — рычаг
ручного тормоза

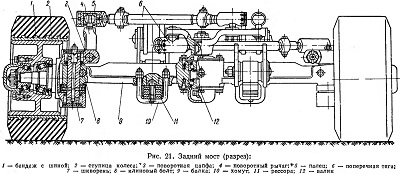

Рис. 21

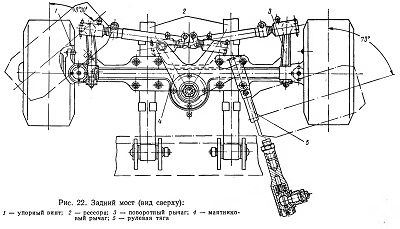

Рис. 22
