Дроссельный клапан (рис. 27) состоит из корпуса 1 и свободно перемещающегося в нем клапана 2. Корпус 1 коническим резь-

бовым концом ввинчен в стенку цилиндра подъема; в резьбовое гнездо второго конца корпуса ввинчен штуцер 3, к которому присоединен гибкий шланг, соединяющий цилиндр с золотниковым распределителем.

Необходимая скорость подъема груза достигается нагнетанием в цилиндр подъема рабочей жидкости. При этом клапан отжимается ко дну корпуса и жидкость перетекает через семь его отверстий

(одно центральное и шесть боковых). Во время опускания груза поток жидкости изменяет свое направление на обратное, клапан 2 прижимается к штуцеру 3, шесть боковых отверстий закрываются и жидкость медленно перетекает из цилиндра подъема в бак только через одно центральное отверстие (см. рис. 26). Груз опускается плавно, без удара, что особенно важно при укладке грузов в штабеля. Наклон рамы грузоподъемника вперед осуществляется поворотом рукоятки 2 от себя, при этом золотник 11 поднимается вверх и соединяет полость высокого давления А с полостью Г, а полость Д—с полостью низкого давления Б. Электродвигатель насоса включается автоматически, как сказано выше. Жидкость из насоса через полости А и Г поступает в каждый цилиндр наклона II и, перемещая поршень со штоком, наклоняет

раму подъемника вперед. Жидкость с противоположной стороны поршня будет вытесняться поршнем в полость Д распределителя и через полость Б — в бак.

Наклон рамы подъемника назад производится поворотом рукоятки 2 на себя, при этом золотник 11 опустится вниз и полость Д соединится с полостью высокого давления А, полость Г — с полостью низкого давления Б, поршень наклона пойдет в обратную сторону и рама наклонится назад. Во время работы механизма наклона электродвигатель насоса включается в обоих случаях — как при перемещении золотника вверх, так и при его перемещении вниз.

Управление цилиндрами рабочих приспособлений (сталкива-теля и грейфера) осуществляется рукояткой 3 и золотником 10. Схема движения рабочей жидкости от насоса в цилиндры III аналогична схеме движения жидкости в механизме наклона рамы.

Сталкивание груза и раскрытие челюстей грейфера производится рукояткой 3, которую поворачивают от себя. Возврат рамы сталкивателя в исходное положение и закрытие челюстей грейфера производится поворотом рукоятки 3 на себя.

Рабочие приспособления погрузчика предназначены для механизации процессов погрузки и разгрузки.

Каждый погрузчик снабжается вилами для захвата грузов. Кроме того, по особому заказу погрузчик может быть оснащен оборудованием: сталкивателем груза, грейфером, безблочной стрелой и поддоном. Рабочие приспособления крепятся на каретке

подъемника с помощью захватов или болтов и замена одного приспособления другим требует не более 15 мин. При помощи вил погрузчика производятся погрузочно-разгрузочные работы и транспортируются грузы. Вилы устанавливаются на поперечную балку каретки и фиксируются пружинным стопором. Сталкива-тель служит для освобождения вил от груза при укладке в штабель без поддона или подкладок, а также для подтаскивания груза на вилы, — если груз скрепить с рамой сталкивателя, то она при возврате подтащит груз на вилы.

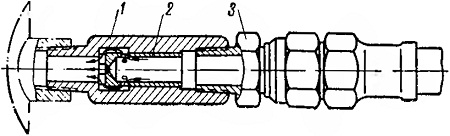

Рис. 27. Дроссельный клапан
