Электропогрузчики типов 4004 и 4004А - часть 6

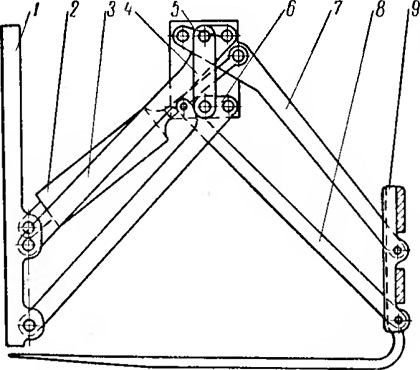

Схема сталкивателя приведена на рис. 28.
Сталкиватель прикрепляется к балкам каретки подъемника двумя
кронштейнами 9 на болтах. Передвижная рама 1 шарнирно связана с
кронштейнами 9 через обойму 5 восемью тягами 3, 6, 7 и 8 (по четыре с
каждой стороны).
Гидравлические цилиндры сталкивателя шарнирно прикреплены со стороны дна
к проушинам передвижной рамы, а со стороны штока— к пружинам штанги,
соединяющей верхние задние тяги 7 сталкивателя.
Положение передвижной рамы определяется положе-
нием поршней двух гидравлических цилиндров 2. При нагнетании рабочей
жидкости в цилиндры со стороны дна поршень будет перемещаться к крышке,
выдвигая шток из цилиндра и перемещая вперед раму сталкивателя. При
нагнетании рабочей жидкости в цилиндры со стороны штоков сталкиватель
будет складываться и перемещаться назад.
Для предотвращения перемещения передвижной рамы сталкивателя в
вертикальном направлении при упоре в груз передние тяги-3 и 6 связаны
между собой уравнителем 4. Ход рамы сталкивателя из одного крайнего
положения в другое составляет 900 мм.
Рис. 28. Схема сталкивателя
