Электропогрузчики типов 4004 и 4004А - часть 7
Захват для сыпучих грузов (грейфер) (рис. 29) предназначен для разгрузки
сыпучих грузов из крытых железнодорожных вагонов и для работы на
площадках, имеющих ровное твердое покрытие.
Стрела захвата 8 крепится к поперечным балкам каретки подъемника после
снятия вил и сталкивателя. На конце верхней поперечины стрелы шарнирно
укреплена направляющая трубка 12, к нижнему концу которой крепится
неподвижная рамка 10. На верхней обработанной части трубы 12 насажена
направляющая втулка 14, прикрепленная к подвижной рамке 13. Между
подвиж-ной и неподвижной рамками смонтированы два гидравлических
цилиндра 15, которые раздвигают или сближают рамки при нагнетании
рабочей жидкости в одну из полостей цилиндров. К нижней неподвижной
рамке 10 на кронштейнах 3 и осях 4 подвешены челюсти 1 й 2. К проушинам
боковых челюстей присоединены на шарнирах тяги 5 и 6, верхние концы
которых осями 7 шарнирно крепятся к подвижной рамке 13. Рабочая жидкость
в цилиндры
подается по двум гибким шлангам 9 и трубам 11.
Одноименные полости гидравлических цилиндров соединены гибкими шлангами
16 для обеспечения одновременного действия обоих штоков на подвижную
рамку. При нагнетании рабочей жидкости в цилиндры со стороны дна поршни
со штоками будут перемещаться вверх, поднимая рамку с направляющей
втулкой; тяги 5 и 6, поднимаясь вместе с рамкой, раскроют челюсти
грейфера.
Для наполнения раскрытый грейфер опускают на груз. Закрытие челюстей
осуществляется подачей рабочей жидкости в верхние полости цилиндров. При
этом поршни со штоками перемещаются вниз, приближая верхнюю рамку к
нижним тягам 5 и 6 и нажимая на проушины челюстей. Челюсти сомкнутся,
удерживая захваченный груз.

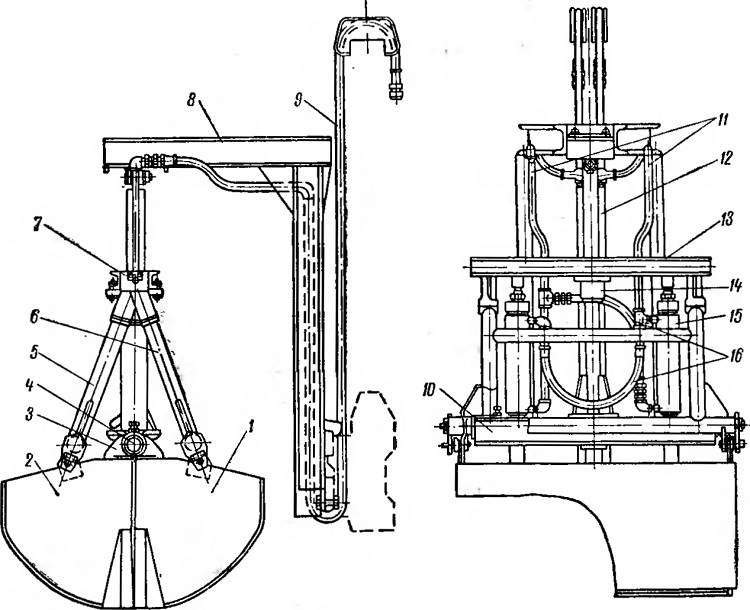

Рис. 29. Захват для сыпучих грузов (грейфер)
