Промежуточный полувагон снегоуборочного поезда СМ-2М

Лента конвейера-накопителя промежуточного полувагона снегоуборочного поезда СМ-2М

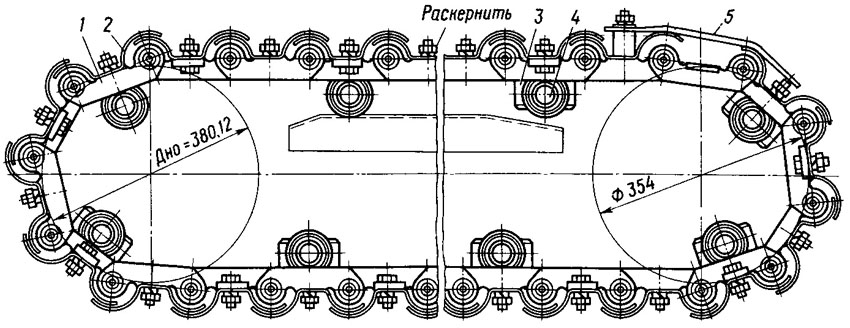

Лента конвейера (рис. 78) состоит из двух замкнутых тяговых цепей 1 с привернутыми к ним металлическими пластинами 2 специального гнутого профиля. Профиль пластин обладает необходимой прочностью и обеспечивает минимальные зазоры между пластинами при проходе ими по звездочкам ведущего и ведомого валов. К нерабочей стороне пластины на болтах привернуты кронштейны с направляющими 3 и опорными роликами 4. Направляющие ролики крепятся к каждой девятой пластине, а опорные ролики — к каждой третьей. Ролики установлены на шариковых подшипниках, опорные ролики сдвоенные.
