УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА



Дизель тракторов К-701, К-700А (Кировец)

На тракторе К-701 установлен двенадцатицилиндровый четырехтактный дизель ЯМЗ-240БМ мощностью 220,6 кВт (300 л. с.), на тракторе К-700А — восьмицилиндровый четырехтактный дизель ЯМЗ-238НД мощностью 158 кВт (215 л. с.).

Описание устройства дизелей, а также указания по их эксплуатации и техническому обслуживанию приведены в соответствующих инструкциях, которые прилагаются к тракторам и являются неотъемлемой частью настоящего „Технического описания и инструкции по эксплуатации”.

Дизели установлены на резиновых амортизаторах на передней полураме трактора и имеет три опоры (одна передняя и две задние).





Система очистки воздуха дизеля

Система очистки воздуха (рис. 13) — сухая, двухступенчатая, комбинированная. Воздух, засасываемый дизелем 15, поступает через всасывающую трубу 3 в первую ступень 8 воздухоочистителя 1, состоящую из двух мультициклонов, размещенных в нижней части корпуса.

Первичная грубая очистка воздуха происходит в циклонах 7, где воздух, проходя через направляющие трубки 4, получает вращательное движение, вследствие чего частицы пыли центробежными силами отбрасываются к периферии циклонов и отсасываются из поддона 14 пылесборника в выхлопную трубу 19 с помощью эжектора 20.

Очищенный в циклонах воздух поступает по направляющим трубкам 4 во вторую ступень 6 воздухоочистителя 1, где проходит вторичную очистку путем фильтрации через четыре кассеты из высокопористого картона, и далее направляется в цилиндры дизеля. На тракторе К-700А воздух из выходного патрубка воздухоочистителя второй ступени попадает в турбокомпрессор дизеля, откуда направляется в цилиндры под давлением 0,135— 0,165 МПа (1,35-1,65 кгс/см2).

На корпусе трубы выхода воздуха из воздухоочистителя установлен сигнализатор засоренности 21.






Рис. 13. Схема системы очистки воздуха









Сигнализатор засоренности воздухоочистителя дизеля

Сигнализатор засоренности (рис. 14) состоит из прозрачного корпуса 10, поршня 4 красного цвета, клапана 6 и манжеты 3, разделяющей полости: разрежения Б и атмосферного давления А.

При нажатии через крышку 1 на кнопку 2 клапан открывается и сообщает полость Б с трассой впускных коллекторов дизеля.

При повышенном сопротивлении воздухоочистителя, т. е. при возрастании разрежения в трассе впускных коллекторов дизеля, поршень перемещается,

сжимает пружину 5 и появляется в прозрачной части корпуса. Полное перекрытие окна поршнем сигнализирует о необходимости проведения очередного обслуживания воздухоочистителя. Сигнализаторы засоренности кассет воздухоочистителя тракторов К-701 и К-700А отрегулированы на различные предельные разрежения и невзаимозаменяемы. На тракторе К-701 применяется сигнализатор засоренности ОР-9928-ГОСНИТИ, на К-700А — ОР-9928-01 -ГОСНИТИ.

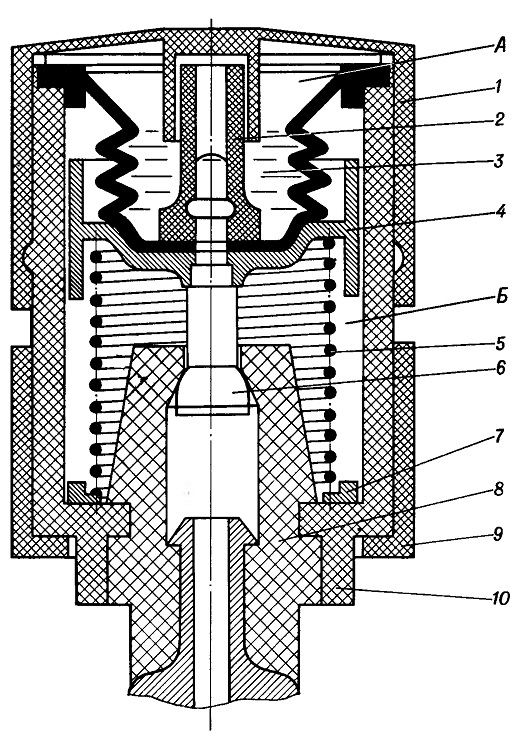

Рис. 14. Сигнализатор засоренности воздухоочистителя
1 -- крышка; 2 - кнопка; 3 - манжета; 4 -- поршень; 5 - пружина; 6 -- клапан; 7 - шайба; 8 - седло; 9 - стакан; 10 - корпус
