Фильтр тонкой очистки топлива дизеля Д-245

Фильтр тонкой очистки топлива —односекционный с двух-
ступенчатым сменным бумажным фильтрующим элементом. Топливо, проходя сквозь шторы фильтрующего элемента, очищается от механических примесей. Отстой сливают через каждые 125 моточасов через отверстие в нижней части корпуса 1 (рис. 16). Воздух из системы питания удаляют через штуцер, расположенный в верхней части корпуса. Фильтрующие элементы меняют при переходе к зимнему периоду эксплуатации, но не реже чем через

1500 моточасов, соблюдая такую последовательность. Закрывают кран топливного бака / (см. рис. 11), сливают топливо из фильтра через отверстие в нижней части корпуса 1 (см. рис. 16), снимают скобу 2 и заменяют фильтрующий элемент. После сборки систему заполняют топливом.

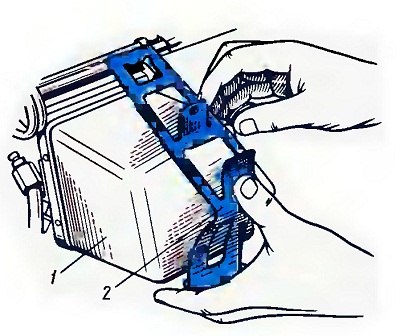

Рис. 16. Фильтр тонкой очистки топлива: 1 — корпус фильтра; 2 — скоба.
