СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Система питания (рис. 11) необходима для очистки и подачи топлива и воздуха в цилиндры. Она состоит из топливного насоса, форсунок, топливного бака, трубопроводов низкого и высокого давления, турбокомпрессора, топливных фильтров грубой и тонкой очистки, воздухоочистителя, впускного и выпускного коллектора, воздухоподводящего трубопровода и глушителя выпуска газов.

Воздухоочиститель (рис. 12) дизеля — комбинированный: сухая центробежная очистка и масляный пылеуловитель с мокрым капроновым фильтром. В корпусе 1 воздухоочистителя между опорными обоймами установлены три фильтрующих элемента 22 (см. рис. 11) из капроновой щетины переменной плотности набивки (наполнения).

Степень засоренности фильтров определяется сопротивлением проходу воздуха через фильтрующие элементы и контролируется индикатором засоренности (рис. 13), установленным на щитке приборов и соединенным с помощью трубопровода 1 с впускным коллектором дизеля. При повышенной засоренности фильтров возрастает разрежение во впускном коллекторе и трубопроводе Г. помещенный в корпусе поршень перемещается, преодолевая сопротивление пружины, и в смотровом окне 4 видна его часть, окрашенная в красный цвет. Степень засоренности определяют при максимальной частоте вращения коленчатого вала на холостом ходу. Для включения индикатора необходимо нажать на колпачок 2. Полное перекрытие окна поршнем

происходит при предельной засоренности фильтрующих элементов, что указывает на необходимость их очистки. При работе в условиях сильной запыленности воздуха через 20 моточасов надо снимать поддон 3 (см. рис. 12) и проверять уровень и состояние масла. В нормальных условиях эксплуатации воздухоочиститель обслуживают через каждые 125 моточасов.

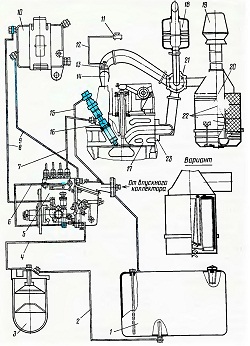

Рис. 11. Схема системы питания:
1 — топливный бак; 2 — топливная трубка от топливного бака; 3 — фильтр грубой очистки топлива; 4 — топливная трубка от фильтра грубой очистки; 5 — топливный насос; 6 — трубка отвода топлива из полости низкого давления к подкачивающему насосу; 7 — топливная трубка высокого давления; 8 — трубка отвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 9 — трубка подвода топлива от фильтра тонкой очистки в полость низкого давления насоса; 10 — фильтр тонкой очистки; II — бачок электрофакельного подогревателя; 12 — трубопровод электрофакельного подогревателя; 13 — электрофакельный подогреватель; 14 — впускной коллектор; 15 — сливной трубопровод; 16 — форсунка; 17 — головка цилиндров; 18 — глушитель; 19 — фильтр грубой очистки воздуха (моноциклон); 20 — воздухоочиститель; 21 — турбокомпрессор; 22— фильтрующие элементы; 23— выпускной коллектор.

Загрязненное масло сливают, промывают поддон и заливают свежее до уровня кольцевой канавки. Переполнение поддона не допускается.

При работе в условиях засоренности воздуха крупными частицами на сетку фильтра грубой очистки воздуха необходимо установить защиту из материала с мелкой сеткой, например из марли. Через каждые 500 моточасов проводят полное обслуживание воздухоочистителя, т. е. снимают с дизеля воздухоочиститель и поддон, очищают и промывают в дизельном топливе центральную трубу и корпус с фильтрующими элементами, продувают воздухом. Очищают внутреннюю полость, сетку и завихритель фильтра грубой очистки воздуха (моноциклона), промывают и заполняют маслом поддон до уровня кольцевой канавки и устанавливают на место. Проверяют герметичность всех соединений воздухоочистителя и впускного трубопровода, для чего при снятом фильтре грубой очистки воздуха, средней частоте вращения коленчатого вала дизеля перекрывают центральную трубу воздухоочистителя. При этом дизель должен быстро

остановиться, в противном случае необходимо выявить и устранить неисправности.

Очищают и промывают центральную грубу и корпус с фильтрующими элементами, а также проверяют герметичность всех соединений воздухоочистителя в случае необходимости, т. е. если имеются показания индикатора засоренности.

Периодически, не реже одного раза в год, следует проверять точность показаний индикатора засоренности воздухоочистителя. Если отклонение значения разрежения при срабатывании индикатора составляет более чем ±0,0005 МПа (при номинальном значении 0,007 МПа) от установленного для дизеля, индикатор заменяют.

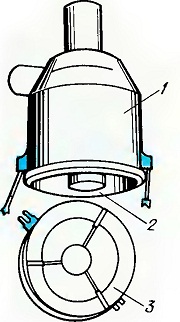

Рис. 12. Воздухоочиститель:
1 — корпус воздухоочистителя; 2 — стопор обоймы; 3 — поддон

Рис. 13. Индикатор засоренности воздухоочистителя:
