200. Что представляют собой подъемники ЖК-40 и
ЖК-40М, их назначение, устройство и основные параметры
Подъемники с индексом «ЖК» выпускаются Росжилкоммунсоюзом. Буква «М» в
марке означает модернизацию. Например, после модернизации подъемник
ЖК-40М стал грузоподъемностью не 320, а 500 кг; высота подъема груза 17,
что и у подъемника ЖК-40, скорость подъема груза 23,4 м/мин.
Предназначены подъемники для строительства и ремонта пятиэтажных зданий.
Решетчатая мачта подъемника (рис. 55) установлена на опорной раме, а
рама опирается на четыре винтовые опоры (аутригера) по образцу опор
автомобильного крана, установленного на них во время работы. На раме
смонтирована двухбарабанная лебедка, шкаф с электрооборудованием и
ходовые колеса для перемещения подъемника.
По мачте на роликах перемещается платформа с передвигающейся по ней
площадкой. Монтажник, находящийся на этаже, с помощью каната на рычаге
воздействуя на конечный выключатель в цепи управления двигателя
механизма подъема, обеспечивает остановку в месте разгрузки платформы.
Подъемники ЖК-40 и ЖК-40М — мобильные, при демонтаже мачта на секции не
разбирается. Две секции мачты шарнирно соединены
между собой и с помощью монтажного каната переводятся из транспортного положения в рабочее и обратно. Мачта в сложенном состоянии имеет длину 11,5 м. Подъемник перевозят с помощью прицепа к автомашине.

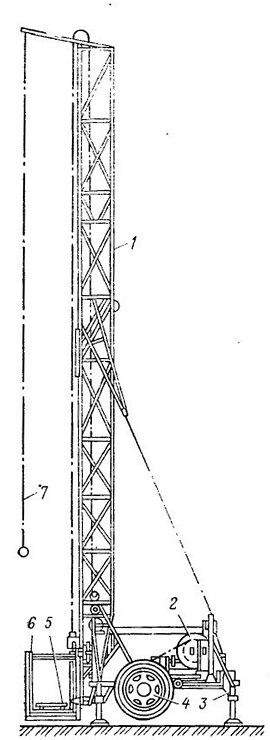

Рис. 55. Подъемник грузовой строительный ЖК-40М
1 — мачта; 2 — лебедка: 3 — аутригер (опора); 4 — колесо; 5 —площадка; 6
— грузовая платформа; 7—канат рычага выключателя
