204. Устройство и назначение подъемника МГП-1000





 Подъемник МГП-1000 грузопассажирский мачтовый, предназначен для строительства тридцатиэтажных зданий. Грузоподъемность его 1000 кг (или 11 пассажиров и 1 проводник). Конструкция разработана Главмосстроем. Состоит подъемник из опорной рамы, лебедки, мачты, кабины, головных блоков, канатов, противовеса и ограждения нижней части посадочной площадки (рис. 58). На опорной раме смонтирована решетчатая мачта, которая крепится к зданию. Через головные блоки, установленные в верхней части мачты, запасованы канаты. На концах трех грузовых канатов подвешены кабина и противовес. Кабина перемещается по мачте на ходовых роликах, с противоположной стороны мачты перемещается противовес. Схема запасовки грузового каната показана на рис. 59.

Кабина имеет входную и выходную двери и откидной трап для высадки пассажиров на этажах. На опорной раме расположено машинное отделение с лебедкой и ограждением на высоту кабины с входной дверью. Механизм подъема состоит из лебедки с канатоведущим шкивом и канатно-блочной системы. Редуктор лебедки глобоидный РГЛ-225. Тяговое усилие канатам передается за счет трения каната и канатоведущего ручья шкива лебедки. Кинематическая схема показана на рис. 60. Устанавливают подъемник в соответствии со СНиП и согласно заводской инструкции по монтажу и эксплуатации.

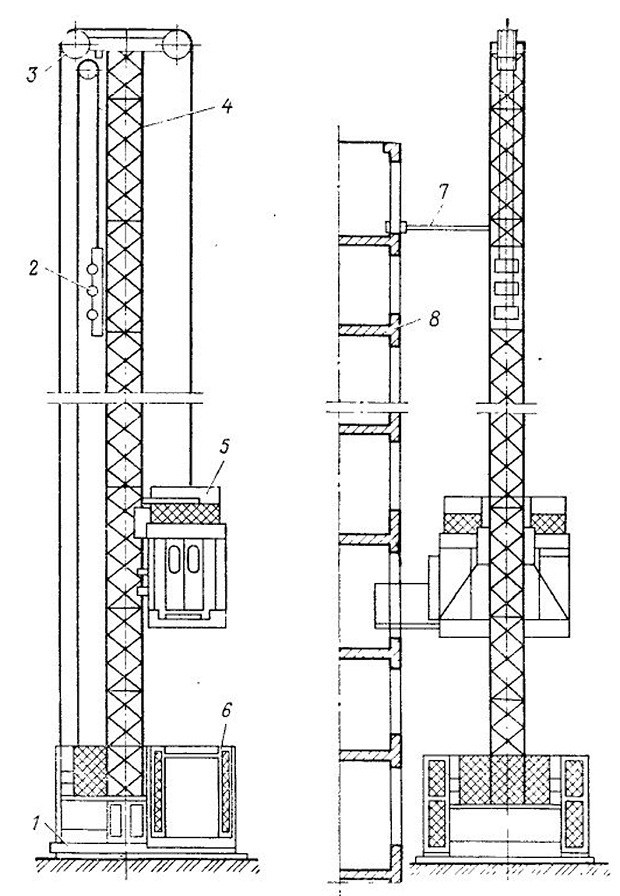

Рис. 55. Грузопассажирский мачтовый подъемник МГП-1000
1 — опорная рама; 2—противовес; 3 — головной блок; 4 — мачта; 5 — кабина; 6 — ограждение; 7 — настенная опора; 8 — здание

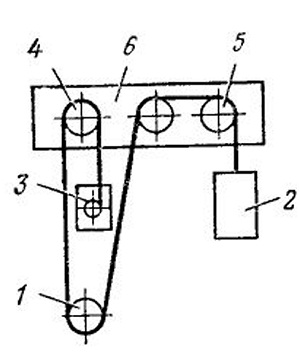

Рис. 59. Схема запасовки грузового каната подъемника МГП-1000
I — канатоведущий шкив: 2 — кабина; 3 — противовес; 4, 5 — блоки; 6 — головка

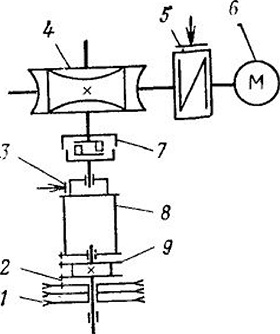

Рис. 60. Кинематическая схема лебедки подъемника МГП-1000
1 — канатоведущий шкив; 2 — фиксирующие болты; 3, 5 —тормоза: 4 — редуктор: 6 — электродвигатель; 7 —зубчатая муфта; 8 — монтажный барабан: 9—водило
