2.6. КАБИНА ЛИФТА. ДВЕРИ КАБИНЫ. ПРОТИВОВЕС. ПОДВЕСКИ КАБИНЫ И ПРОТИВОВЕСА
119. Каковы назначение и устройство кабины лифтов?
Кабина представляет собой закрытую объемную
конструкцию, в которой перемещаются пассажиры и грузы. Кабинами
оборудуют все лифты, за исключением лифтов специального назначения.
Кабины лифтов должны отвечать требованиям ПУБЭЛ. На рис. 16 показана
кабина обычного пассажирского лифта с автоматическими раздвижными
дверями. Кабина состоит из каркаса и купе. Купе изготовляют обычно из
металлических листов толщиной не менее 1,4 мм, древесно-стружечных плит
или пластика достаточной прочности.
Кабина лифта (кроме малых грузовых) должна быть ограждена на всю высоту
и иметь потолочное перекрытие. Нижнюю и верхнюю горизонтальные балки
каркаса кабины выполняют из швеллеров, соединенных стояками,
изготовленными из угловой стали. Как правило, балки изготовляют из двух
швеллеров, сваренных стальным листом толщиной 10—12 мм. Нижняя балка
рассчитана для посадки на буфер. К нижней балке болтами крепят стальную
раму неподвижного пола, на которой собирают купе кабины. На нижней и
верхней балках устанавливают башмаки кабины, с помощью которых она
перемещается по направляющим.
На верхней балке располагают механизм включения ловителей, к ней же
крепят подвеску кабины. Купе кабины представляет собой разборную
конструкцию, состоящую из пола, стенок, потолка и дверей. Крыша кабины
должна выдерживать в любом месте сосредоточенную нагрузку не менее 100
кгс, а также общую нагрузку от нахождения на ней одновременно не менее
трех человек.
На передней части крыши кабины установлен механизм открывания и
закрывания дверей. Кабину оборудуют приборами управления и освещения,
сигнализации и блокировочными устройствами. В кабинах предусматривают
вентиляционные отверстия. В необходимых условиях кабины снабжают
принудительной вентиляцией.

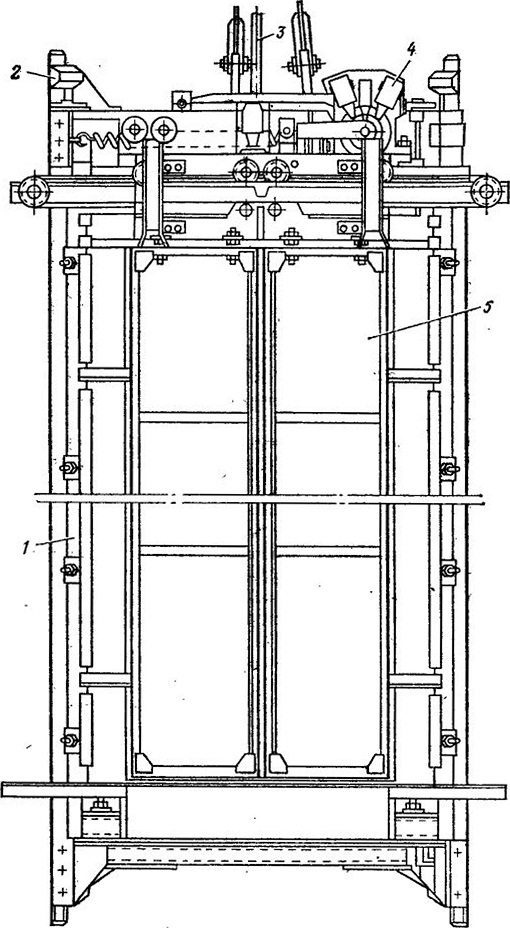

Рис. 16. Кабина пассажирского лифта
1 — корпус купе; 2—башмак; 3—подвеска; 4 — привод дверей кабины; 5 —
дверь кабины
