122. Для чего предназначен противовес лифта и какова его конструкция

 Противовес предназначен для уравновешивания массы кабины и частично массы перемещаемого груза, что позволяет уменьшить мощность приводного электродвигателя. У лебедок с канатоведущими шкивами противовесы обеспечивают необходимое соотношение усилий в ветвях канатов со стороны кабины я противовеса, создавая требуемые силы трения между канатами и ручьями канатоведущих шкивов. Система (без учета массы подъемных канатов) считается полностью уравновешенной, если масса кабины с грузом равна массе противовеса. В этом случае при установившемся движении лифта электродвигатель затрачивает энергию только на преодоление сил трения, что весьма экономично. Массу противовеса принимают равной массе кабины плюс 0,42—0,5 массы полезного груза. Верхний предел (0,5) принимают при частой работе лифта с полной нагрузкой. В пассажирских лифтах для жилых домов массу противовеса целесообразно принимать равной массе кабины плюс 0,42—0,45 массы полезного груза.

Противовес состоит из металлического каркаса, заполненного чугунными или железобетонными грузами (рис. 22). Противовес, состоящий из нескольких грузов, выполнен так, чтобы возможное смешение каждого груза в сторону не уменьшало зазоры в шахте, регламентированные ПУБЭЛ, и снабжен направляющими башмаками. При оборудовании противовеса роликовыми башмаками должны быть предусмотрены жесткие контрольные башмаки. В тех случаях, когда, противовес входит и машинное помещение лифта и расположен вне шахты, его ограждают со всех сторон и на всю высоту машинного помещения. Для ограждения противовеса в этих случаях используют тот же материал, что и для ограждения шахты лифта. Ограждение должно иметь смотровые люки с дверками для ремонта и технического обслуживания противовеса. Все дверки смотровых люков, за исключением дверок, расположенных в машинном помещении, должны быть снабжены замками.

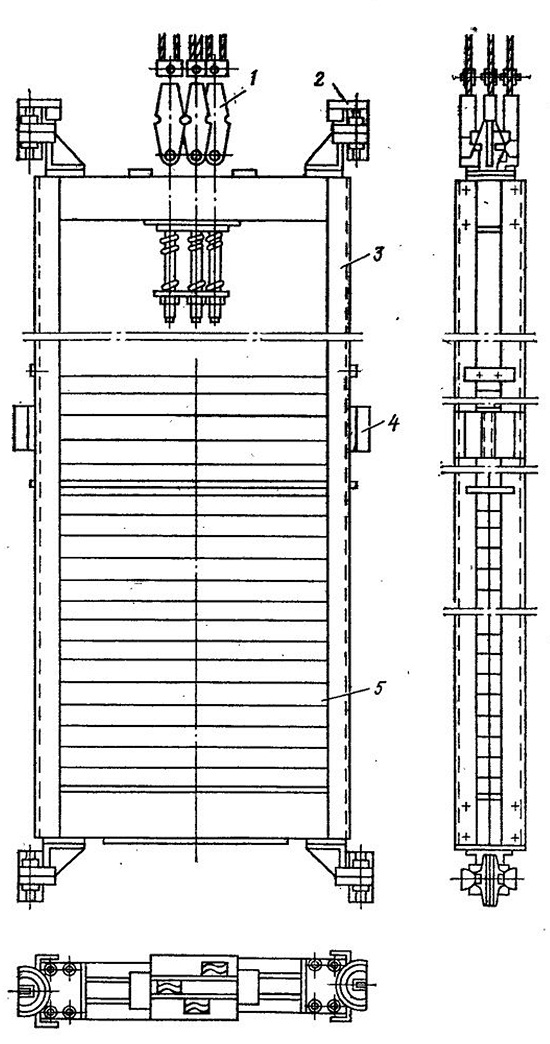

Рис. 22. Общий вид противовеса
1 — подвеска; 2 — направляющий башмак; 3 — каркас; 4—контрольный башмак; 5 — груз
