2.8. ЛЕБЕДКА ЛИФТА. РЕДУКТОР ЛЕБЕДКИ ЛИФТА

126. Назначение лебедки лифта и основные требования к ней

 Лебедки лифта предназначены для подъема и спуска кабины с пассажирами или грузом. Лебедка состоит из электродвигателя, соединительной муфты, тормозного устройства, редуктора, барабана или канатоведущего шкива. Лебедку оборудуют автоматически действующим тормозом замкнутого типа. Применение ленточных тормозов не допускается. Лебедки с барабаном, согласно требованиям Правил, должны иметь канавки (ручьи), нарезанные по винтовой линии. Канатоемкость барабана рассчитывают на укладку не менее полутора запасных витков каждого закрепленного на барабане каната при наинизшем рабочем положении кабины или противовеса, не считая витков, находящихся под зажимным устройством.

Барабан лебедки имеет реборды, которые должны возвышаться над верхним слоем навитого каната на высоту не менее одного диаметра каната. Ранее применялись червячные редукторы лебедки с канатоведущим шкивом и выносной опорой (рис. 26). Канатоведущий шкив лебедки снабжен ручьями, форма которых при заданном угле обхвата шкива канатами позволяет обеспечить сцепление канатов со шкивом, достаточное для удержания кабины при статическом испытании, и исключает возможность подъема кабины при неподвижном противовесе или противовеса при неподвижной кабине. В настоящее время выпускают червячные лебедки с канатоведущнм шкивом, расположенным на консольном тихоходном валу редуктора (рис. 27).

В обыкновенных пассажирских и грузовых лифтах применяют быстроходные электродвигатели, в то время как частота вращения канатоведущего шкива небольшая. Поэтому для снижения частоты вращения используют редукторы. На скоростных лифтах применяют безредукторные лебедки, у которых канатоведущий шкив непосредственно (без редуктора) соединен с валом электродвигателя постоянного тока, имеющего пониженную частоту вращения ротора. Безредукторные лебедки более совершенны, но они отличаются более сложными системами управления, что повышает стоимость их изготовления и обслуживания. Редуктор серийной лебедки укреплен на раме, которая через резиновые амортизаторы опирается на подрамник, закрепленный в свою очередь на перекрытии машинного помещения.

Лебедки лифтов (за исключением малых грузовых) снабжены штурвалами для ручного управления. Штурвал насажен на быстроходном валу и может быть съемным. Применение штурвала со спицами или кривошипной рукояткой не допускается. На лебедке лифта указывают направление вращения штурвала на подъем и спуск кабины. Лебедка должна иметь табличку завода-изготовителя. Общий вид лебедки с канатоведущим шкивом и выносной опорой показан на рис. 28,

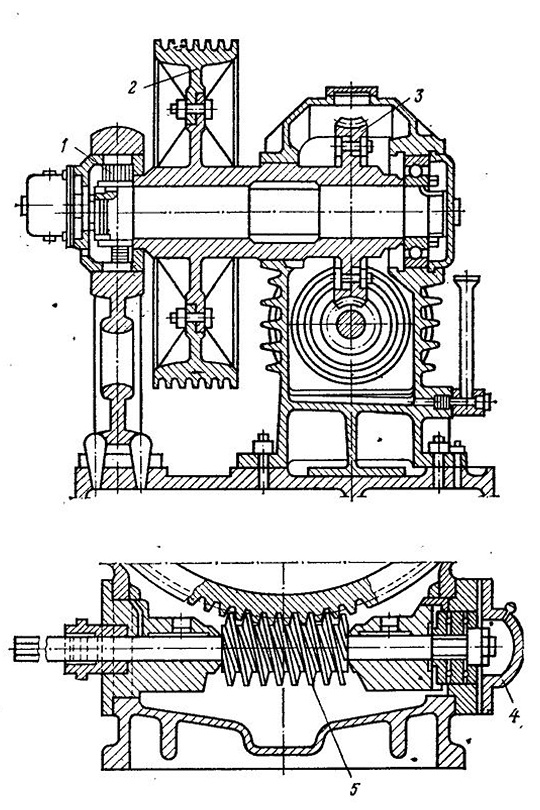

Рис. 26. Схема червячного цилиндрического редуктора
1— подшипник вала червячного колеса: 2 —обод канатоведущего шкива;
— конец червячного колеса; 4- упорный подшипник; 5 — цилиндрический червяк

Рис. 27. Глобоидный червячный редуктор лебедки _
1 — радиальный подшипник: 2 — глобоидный червяк; 3 — червячное колесо: 4 — корпус: 5, 10 — стаканы; 6 — радиально-упорный подшипник; 7 — маховик; 4, 11 — прокладки; 9 — шпонка; 12 — выходной вал; 13 — конические подшипники; 14 — торцовая шайба; 15 — крышка; 16 — регулировочная пробка; 17 —стопор; 18 — сливная пробка

Рис. 28. Схема лебедки о канатоведущим шкивом
1 — редуктор; 2 — амортизатор; 3 —рама лебедки; 4 — электродвигатель: 5 — тормозное устройство; 6 — канатоведущий  шкив; 7 — штурвал-маховик; 8 — домкрат; 9 — подрамник; 10 — сливная пробка; 11 — муфта; 12 — электромагнит
