2.9. ТОРМОЗНОЕ УСТРОЙСТВО ЛИФТА

129. Назначение тормозного устройства лебедки лифта



 Тормозное устройство служит для остановки и удержания в заданном положении кабины лифта. Лебедку лифта оборудуют автоматически действующим тормозом замкнутого типа. При выключенном электродвигателе и отсутствии напряжения в электрической сети лебедка должна быть заторможена. Тормоз устанавливают на быстроходном валу ближе к редуктору для того, чтобы при выходе из строя какого-либо элемента привода (например, муфты) тормоз мог затормозить канатоведущий шкив. Поэтому тормозной шкив крепят на входном валу редуктора, а не на валу электродвигатели. В лифтах обычно применяют только колодочные тормоза (рис. 29).

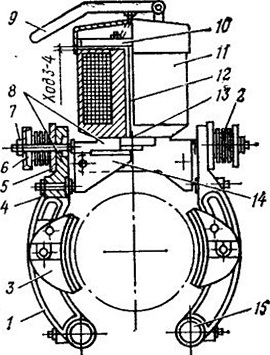

Рис. 29. Тормозное устройство
1 — рычаг тормоза; 2 — пружина; 3—колодка; 4 — винт регулировки отходе колодок; 5 —втулка; 6 — шпилька; 7 — гайка регулировки сжатия пружины; 8 — упоры; 9 — рычаг для разжатия колодок вручную; 10 — якорь; 11 — корпус магнита; 12 — ярмо магнита; 13 — ось; 14 — рычаг; 15 — ось колодок
