2.5. КАНАТЫ СТАЛЬНЫЕ ТЯГОВЫЕ. УРАВНОВЕШИВАЮЩИЕ КАНАТЫ ЛИФТА





118. Для чего применяют уравновешивающие стальные лифтовые канаты?





 В случаях перемещения кабины лифта вверх вес подъемных канатов со стороны кабины уменьшается, а со стороны противовеса увеличивается. При опускании кабины происходит обратное явление. Например, у лифта, обслуживающего здание высотой 70 м, общая масса шести ветвей каната диаметром 16,5 мм составляет 430 кг, которые попеременно прибавляются то к массе кабины, то противовеса в зависимости от их положения по высоте. В результате перераспределения усилий привод лифта испытывает значительные перепады нагрузок, что ухудшает характеристику лифта. Чтобы исключить это, применяют уравновешивающие канаты (цепи), которые запасовывают несколькими способами. Схема, показанная на рис. 15, в, позволяет уравновешивать вес рабочих канатов но всех положениях кабины по высоте при условии, что суммарный вес единицы длины рабочих канатов равен суммарному весу единицы длины уравновешивающих канатов.



По схеме (см. рис. 15, б) суммарный вес единицы длины уравновешивающих канатов должен быть в 4 раза больше суммарного веса единицы длины подъемных канатов. Для расчета веса единицы длины уравновешивающих канатов в различных схемах сопоставляют суммарные моменты относительно центра вращения канатоведущего шкива от веса ветвей тяговых и уравновешивающих канатов и электрического кабеля в различных положениях кабины по высоте. За исходную ступень уравновешивания подвижных частей лифта принимают положение кабины в середине шахты. Для зданий небольшой высоты частично уравновешивающим устройством служит электрический кабель, подвешиваемый по схеме, показанной на рис. 15, б.

В качестве уравновешивающих элементов применяют дешевые канаты простой конструкции, ибо, кроме силы тяжести, на них никакие нагрузки не действуют, и сварные цепи, которые подбирают только по весу их единицы длины и обшей длине. Чтобы уравновешивающие канаты не раскачивались и не переплетались между собой во время работы лифта, в нижней части шахты для некоторых схем (например, показанной на рис. 15, в) устанавливают блоки с натяжным устройством. Помимо фиксации уравновешивающих канатов натяжное устройство увеличивает суммарную силу трения между подъемными канатами и канатоведущим шкивом, что улучшает условия работы лифта.

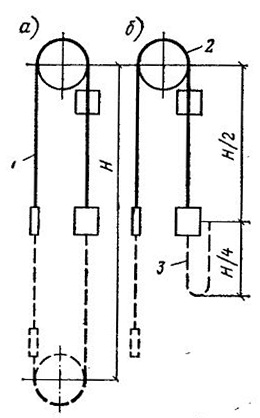

Рис. 15. Схема подвешивания уравновешивающих канатов и их крепление
а — к кабине и противовесу; б — к кабине в середине шахты; 1— тяговые канаты; 2—канатоведущий шкив; 3 — уравновешивающий шкив; 4 — уравновешивающие канаты
