ОБРАБОТКА ЧАСОВЫХ ДЕТАЛЕЙ НА ТОКАРНЫХ СТАНКАХ

Обработка осей баланса часов на токарном станке

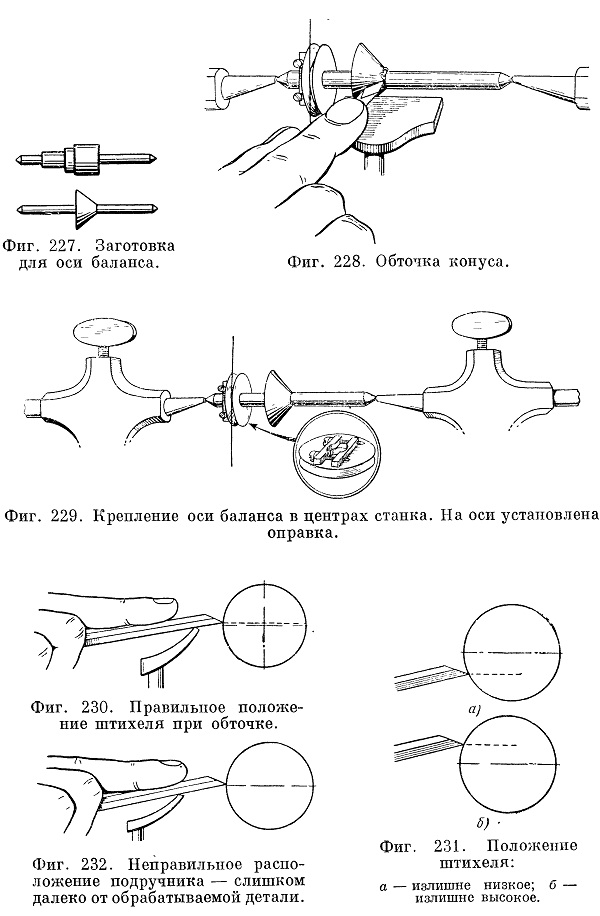

Обычно оси баланса поступают в мастерскую в виде заготовок (фиг. 227). Эти заготовки закалены и отпущены с температуры нагрева до синего цвета. Выбирают заготовку, которая немного длиннее готовой оси. Сначала не следует брать очень маленькую заготовку, при обучении следует поручить вытачивание оси для карманных часов. Лучше всего начинать с обработки заднего конуса (фиг. 228). Ось закрепляют в станке, как пока-
зано на фиг. 229. Оправки бывают различных размеров. Выбирают подходящую оправку и закрепляют ее на оси; конский волос прокладывают один раз вокруг шкива. Конский волос лучше хлопчатобумажной нити, так как он не истирается. Конский волос можно заменить хлопчатобумажной нитью, натерев ее пчелиным воском. Лук, на который натянут конский волос, изготавливается из китового уса и сначала бывает очень жесткий. Лук должен быть настолько прочный, чтобы волос был туго натянут и в то
же время мог скользить по шкиву оправки. Ось баланса устанавливают между подвижными центрами без зазора, но в то же время она должна быть достаточно свободной. После этого закрепляют подвижные центры и наносят небольшое количество масла на каждую точку вращения.

Большое значение имеет положение подручника. Он должен иметь такую высоту, чтобы режущая кромка резца была немного выше линии центров детали (фиг. 230). Если резание производится ниже линии центров, есть опасность поломать деталь или нарушить центровку (фиг. 231). Следует обратить внимание на то, чтобы подручник находился возможно ближе к обрабатываемой детали, так как при излишней длине штихеля возникает вибрация (фиг. 232). В то же время, если подручник оказывается слишком близко к детали, штихель нельзя держать устойчиво (фиг. 233). Только накопленный опыт поможет определить правильное расстояние между подручником и обрабатываемой деталью.

Прежде чем приступить к обработке, необходимо про-

верить штихели. Важно, чтобы они были острыми и лезвие не было тонким. При доводке штихель держат так, как показано на фиг. 234, и производят заточку на оселке овальными движениями, создавая значительное давление. Для того чтобы научиться хорошо затачивать штихель, нужна некоторая практика. При обычных видах токарных работ для доводки применяют точильный камень и масло или довольно мелкий карборунд (без масла). При прецизионной токарной обработке, т. е. обработке гладкой поверхности, штихель доводят с помощью тонкозернистого оселка (например, арканзасского камня), добавляя масло.

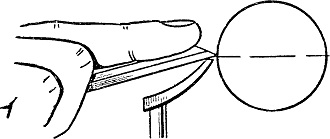

Фиг. 233. Слишком близкое расположение подручника к обрабатываемой детали.

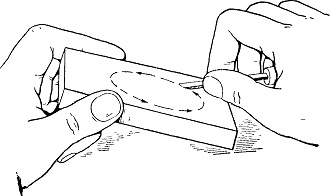

Фиг. 234. Правка штихеля,

После доводки передней

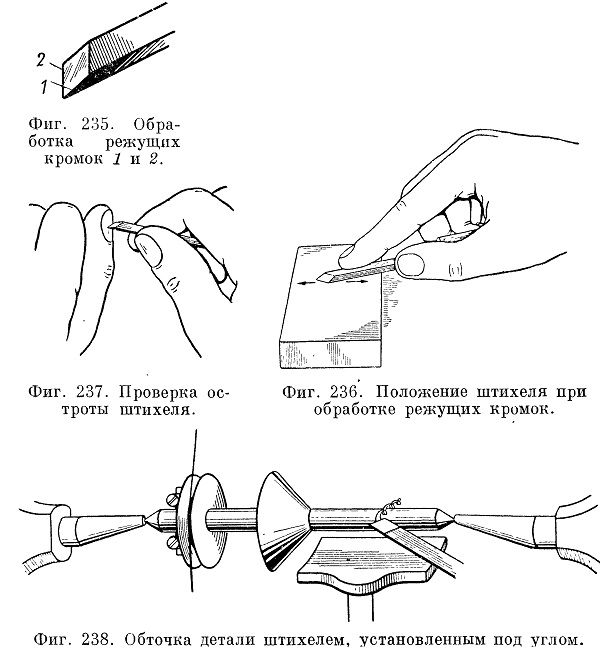

грани штихеля следует каждой стороной штихеля провести один раз по камню (грани 1 и 2, фиг. 235), причем его держат плоско (фиг. 236). Наконец, режущую вершину штихеля вдавливают в мягкое дерево. Для проверки остроты штихеля слегка касаются

вершиной штихеля ногтя большого пальца (фиг. 237), если он легко входит в ноготь, следовательно, заточен хорошо. Важно снять острые кромки, иначе штихель будет производить не резание, а шлифовку. Шлифованную же поверхность бывает трудно удалить.

Когда при обточке применяется лук, резанье производится только при движении лука вниз. Когда движение вниз закончится, штихель отводят от детали, лук перемещают вверх, и деталь свободно вращается в обратном направлении. Чтобы начать обработку,

лук перемещают вверх и штихель подводят к детали. Штихель должен очень устойчиво опираться на подручник (фиг. 238).

Фиг. 239. Плоская поверхность основания заднего конуса оси.

Вернемся к примеру обработки оси баланса. Если заготовка овальная, штихель будет резать металл только в двух местах. По мере образования цилиндрической формы поверхность обработки увеличивается, и когда деталь примет правильную цилиндрическую форму, процесс резания становится непрерывным.

Обточку заднего конуса оси продолжают до тех пор, пока он не примет правильную форму (фиг. 239). Не снимая заготовку со станка,, производят чистовую обработку конуса и полируют его. Для полировки применяют полировальный инструмент (фиг. 203), на который предварительно наносят смесь крокуса и

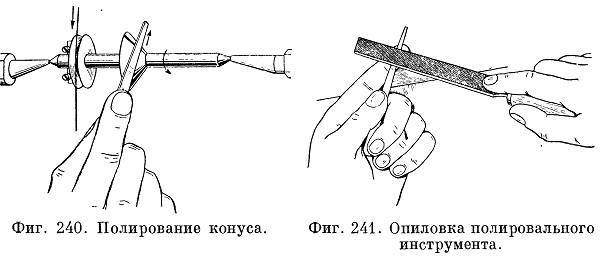

масла и затем быстро перемещают лук вверх и вниз с одновременным перемещением полировального инструмента вперед и назад так, чтобы деталь вращалась в направлении, противоположном направлению движения полировального инструмента. Так как при перемещении лука вниз полировальный инструмент идет вперед (см. фиг. 240), нет необходимости отводить полировальный инструмент от детали. Полировку продолжают до тех пор, пока все следы обточки не будут удалены. Когда поверхность конуса станет идеально ровной, ее зачищают сердцевиной бузины для удаления остатков крокуса. Для того чтобы зачистка прошла успешно, деталь приводят во вращение и к ней прижимают сердце-вину бузины, время от времени отрывая от нее небольшой кусок, чтобы создать чистую поверхность бузины. Полировальный инструмент протирают куском чистой ткани, напильником проходят по рабочей части полировального инструмента поперек штрихов и немного затачивают его острую кромку (фиг. 241). Затем полировальный инструмент покрывают диамантином, для чего необходимо его немного смочить. Конус продолжают полировать теми же движениями, как при полировке крокусом. Вначале инструмент следует сильно прижимать к детали, постепенно ослабляя давление. Полировку продолжают до получения требуемой чистоты обработки поверхности. После полировки конус поворачивают в центрах. Оправку снимают и ставят ее на той части, где должен быть установлен ролик. Затем обтачивают уступ, на который должен быть посажен баланс. При обточке проверяют правильность формы и размеров уступа, если необходимо, делают небольшой подрез. Посадка баланса на уступ должна быть плотной (фиг. 242). Если этот выступ не будет иметь форму правильного цилиндра, посадка баланса будет нарушена и при расклепке обод может сместиться от оси вращения. При подрезке уступа необходимо срезать часть полированного конуса (фиг. 243). Тело оси сначала обтачивается в виде правильного цилиндра, затем придается незначительная конусность. Посадка баланса на ось должна быть достаточно плотной (посадка с натягом), необязательно насаживать баланс с большим усилием, и в то же время посадка не должна быть слишком свободной. Излишне свободная посадка может привести к нарушению центра вращения баланса при заклепывании, а излишне тугая посадка может привести к деформации перекладины баланса. Баланс, установленный на ось, должен

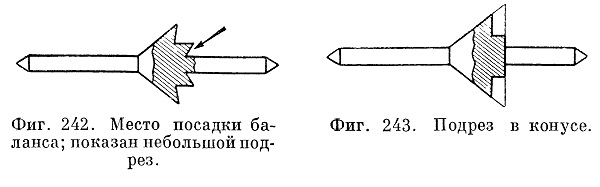

надежно удерживаться на оси без расклепывания; это правило может определять правильность выбранной посадки.

Обточив уступ для посадки баланса, переходят к обработке участка оси для посадки колодки спирали. Диаметр этого участка должен быть несколько меньше диаметра места посадки баланса или равен ему. Когда баланс будет посажен на место, сделайте отметку над перекладиной баланса на оси, чтобы определить, где должен быть внутренний подрез для расклепки. Эта отметка должна отстоять от конического участка на расстояние, немного превышающее толщину перекладины баланса. Ось обтачивают до тех пор, пока колодка спирали не установится у места расклепки на расстоянии, равном двойной высоте колодки. При обтачивании длинной оси используют всю режущую кромку штихеля. Подрез

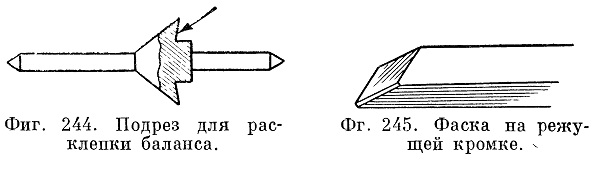

для расклепки делается тем же штихелем, но тщательно заостренным (фиг. 244). Затачивая штихель, держат его на оселке плоско; в противном случае режущая вершина получится притупленной. На фиг. 245 показан штихель, затачиваемый неправильно, при значительном наклоне к поверхности оселка. После образования на оси указанных посадочных мест ось полируют смесью крокуса

с маслом тем же полировальным инструментом, что применялся для обработки конуса. Полировку продолжают до тех пор, пока колодка спирали при свободной посадке не будет доходить до места расклепки обода на расстояние, равное толщине колодки. На фиг. 246 показано положение колодки спирали на оси после обточки и полировки крокусом и диамантином. Полировальный инструмент обрабатывают напильником, наносят на него диамантин и полируют ось так, чтобы колодку можно было насадить почти до места расклепки обода. При полировке крокусом и диамантином оси полируется и верхняя часть места расклепки. На оси следует затем нанести метку, определяющую высоту колодки спирали. Обточку цапфы надо начинать с этой метки.

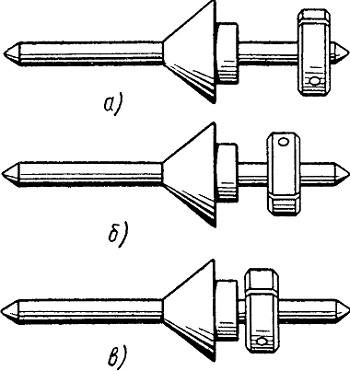

Фиг. 246. Обработанные оси:
а — ось, обточенная для посадки колодки; б — ось, отполированная крокусом; в — ось, отполированная диамантином.

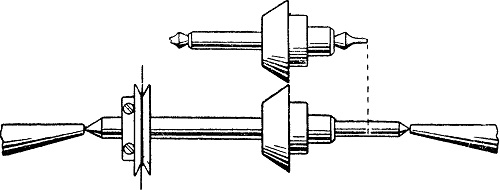

Фиг. 247. Определение положения нижней цапфы.

В некоторых часовых механизмах между верхним торцом колодки и цапфой имеется еще короткий цилиндрический участок оси, но обычно цапфа начинается сразу над колодкой спирали. Остальная обработка оси баланса производится на основе измерений. Если имеется старая ось с правильными размерами, то ее можно использовать в качестве шаблона (фиг. 247).

Если по какой-либо причине нежелательно взять за образец старую ось, то при определении размеров оси баланса необходимо провести измерения в самом механизме. Наиболее удобным измерительным прибором является штангенциркуль (фиг. 80).

Сначала снимают верхний и нижний накладные камни оси баланса, закрепляют винтами мост баланса, проследив, чтобы он был параллелен платине. Мост необходимо исправить, если он был изогнут вверх или вниз. Затем производят измерения с внешней стороны верхнего и нижнего камневых отверстий, сделав небольшой припуск на выступающую часть цапф оси. Следующее измерение производится для определения места посадки баланса. Закрепляют винтами мост анкерной вилки и производят измерение с внешней стороны балансового отверстия до верхней стороны моста анкерной вилки, увеличив это расстояние на величину, необходимую для зазора между балансом и мостом анкерной вилки. Этим измерением определяют высоту посадки баланса. После этого измеряют расстояние от нижнего камня баланса до верхней части паза анкерной вилки, увеличив расстояние на зазор между эллипсом и

вилкой и на толщину эллипса. Таким образом можно определить место установки эллипса. Эти измерения являются основными, остальные размеры получают подгонкой по месту.

Продолжим обработку оси. Оправку устанавливают на оси и закрепляют ось на токарном станке так, чтобы можно было обтачивать место посадки ролика (фиг. 248). Иногда необходимо несколько укоротить конус, изготовленный вначале обработки оси, чтобы обеспечить достаточно высокую посадку ролика. Сначала обрабатываемый участок оси грубо обтачивается вершиной штихеля, а затем обтачивается более тщательно до получения пологого конуса; обработка ведется до тех пор, пока двойной ролик не будет устанавливаться на этом участке оси на расстоянии от ее конуса, равном высоте ролика.

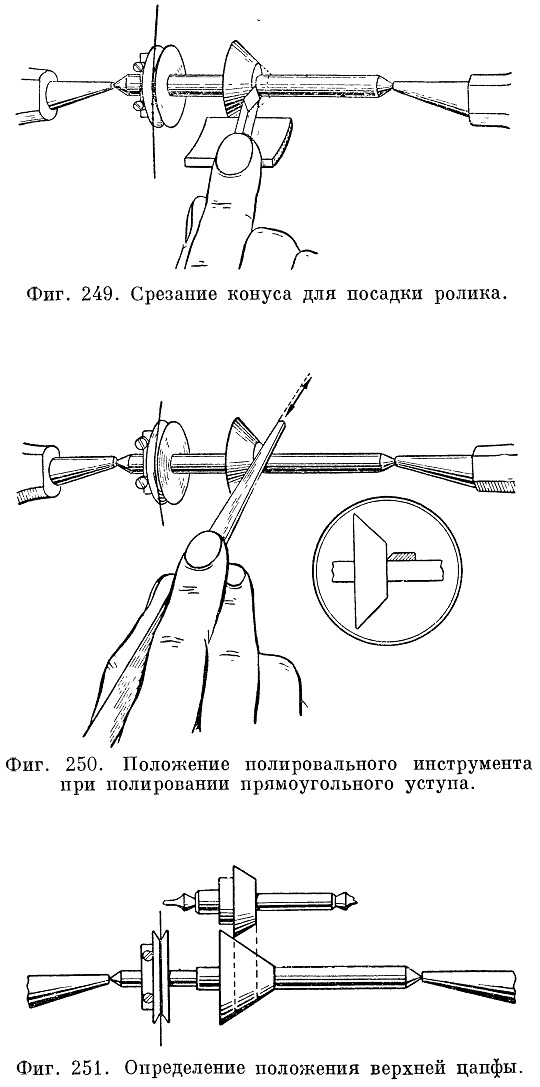

Угол между торцом конуса и участком оси для посадки ролика должен быть абсолютно прямым. Для этого штихель держат так, как показано на фиг. 249. Цилиндрическую часть полируют крокусом, смешанным с маслом, обработку продолжают до тех пор, пока ролик не сядет на ось так, что будет находиться от конуса на расстоянии, равном половине своей высоты. При этой обработке проверяют правильность положения полировального инструмента. Для этого левый глаз закрывают, а правым глазом про-веряют направление края полировального инструмента, находящегося в контакте с торцом конуса; он должен быть направлен строго по плоскости торца конуса. При малейшем отклонении эта посадочная поверхность получится закругленной (фиг. 250). Полировку оси производят сложным перемещением полировального инструмента, сочетающим его быстрые движения вправо и влево, вперед и назад. Это необходимо для получения абсолютно ровной посадочной поверхности на обрабатываемом участке оси.

Окончательную обработку также производят диамантином; ось полируют до тех пор, пока ролик не будет насаживаться на ось почти до торца конуса.

Изменив на обратное положение оси в центрах, приступают к обработке верхней цапфы.

Приложив к заготовке старую ось, отмечают положение конца верхней цапфы, прорезав штихелем небольшую канавку (фиг.

251). Вершиной штихеля обтачивают конец оси до требуемой длины так, чтобы осталась коническая цапфа (фиг. 252). Чистовую отделку конической цапфы производят мелкозернистым оселком (например, арканзасским камнем), как показано стрелкой на фигуре.

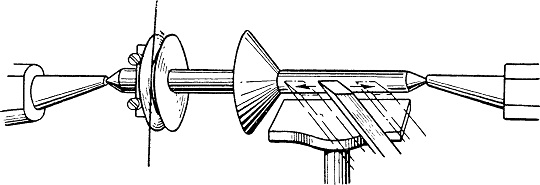

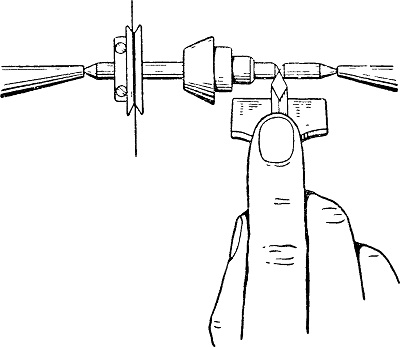

Фиг. 248. Обточка оси продольными перемещениями штихеля.

Фиг. 252. Срезание оси баланса до нужной длины.
