ИЗГОТОВЛЕНИЕ НОВЫХ ДЕТАЛЕЙ ЧАСОВЩИКОМ

Обработка часовой храповой пружины из стали

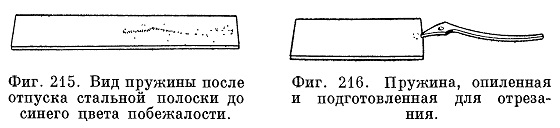

Рассмотрим теперь обработку храповой пружины из стали. Общеизвестно, что сталь обрабатывается труднее, чем латунь. Напильник должен быть менее острым; при обработке стали нельзя проявлять нетерпения, не следует обрабатывать напильником закаленную и подвергнутую отпуску сталь. Для изготовления новой пружины лучше применит^ мягкую сталь. Но если имеется сломанная пружина, можно поступить следующим образом: выбирают кусок стальной полосы по толщине немного больше той, которую должна иметь готовая храповая пружина; один конец этой полосы зачищают наждачным полотном, затем слегка нагревают и смазывают воском так, чтобы поверхность покрылась тонкой Пленкой воска. На вощеную поверхность укладывают сломанную храповую пружину, расположив ее куски таким образом, чтобы основание пружины оказалось дальше от края полоски (см. фиг. 214). Перед наложением пружины удалите из нее все штифты, которые могут быть укреплены в ней. Полоску стали в том месте, где лежит сломанная пружина, нагревают до голубого цвета. Когда полоска станет голубой, ее слегка охлаждают дыханием. После этого разломанные куски пружины снимают и тогда оказывается, что пружина «отпечаталась» на стали. Белая фигура на металле точно соответствует форме храповой пружины (см. фиг. 215). Затем приступают к опиловке.

Фиг. 214. Пружина, подготовленная для «фотографирования» на стали.

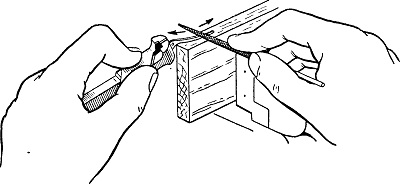

Фиг. 217. Опиловка с протяжкой.

Эту операцию выполняют изношенными напильниками. Чаще всего применяют круглые и полукруглые напильники. Обрабатываемую часть не следует отделять

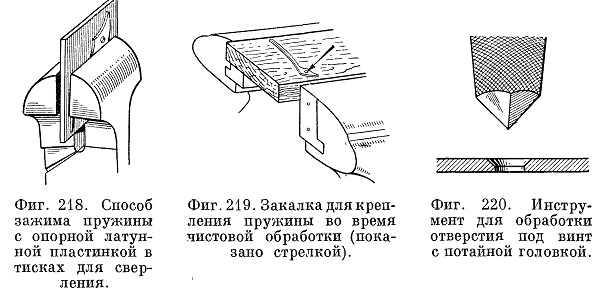

от остальной полосы металла; последняя служит удобной рукояткой для удерживания обрабатываемой пружины, пока ей не будет придана требуемая форма. На фиг. 216 показано, когда пружину надо отделить от полосы. Когда контур пружины опилен почти до нужного размера, полируют боковые стороны, благодаря этому обеспечивается равномерная толщина пружины. Эта операция эквивалентна плоской опиловке. Полировку детали выполняют на деревянном бруске (см. фиг. 217), стрелками указано напра-вление, в котором надо производить полировку. Когда храповой пружине придана нужная форма, ее отрезают от остальной полосы. Доводку пружины выполняют, зажав ее цлоскогубцами с предохранительным кольцом. Затем просверливают отверстие для винта — или два отверстия, если в пружине должно быть два винта — и отверстия для установочных штифтов, если последние применяются. Для этого храповую пружину закрепляют вместе с куском латуни в ручных тисках. Это предотвратит поломку сверла при его выходе из отверстия (фиг. 218). Теперь надо опилить пружину до требуемой толщины. Для этой цели берут брусок мягкого дерева и зажимают в тисках. В деревянный брусок забивают короткий латунный штифт. Пружину кладут на дере-ванный брусок, надев отверстие для винта на латунный штифт (фиг. 219). Одного или двух проходов напильника достаточно, чтобы сделать пружину плоской и придать ей почти требуемую толщину. Эту операцию выполняют медленно, прилагая к инстру-менту значительное давление. Важно, чтобы эта операция выполнялась твердыми уверенными движениями. Затем пружину повертывают и опиловку повторяют, чтобы обе стороны были плоскими и ровными.

Отверстие для головки винта необходимо раззенковать (фиг. 220). После этого пружину можно закалить и отпустить. Так как пружина длинная и тонкая, она может деформироваться при погружении в масло во время закалки. Вероятность деформации можно уменьшить, если обмотать пружину тонкой железной проволокой, как показано на фиг. 221.

Фиг. 221. Пружина, обмотанная железной проволокой для закалки.

 Когда вся пружина станет вишнево-красной, т. е. густо красной, ее немедленно погружают в сосуд с маслом и держат там несколько секунд. Проволоку затем удаляют. Закалку пружины следует проверять напильником. Если пружина твердая, напильник не оставит на ней никаких следов. Если же напильник будет резать металл, процесс закалки надо повторить. После того как пружина будет достаточно закалена, ее следует подвергнуть отпуску, для чего ее надо прокипятить в масле. Для этого берут старый барабан заводной пружины, закупоривают его отверстие и к бара-бану приделывают ручку из проволоки. В барабан закладывают храповую пружину, наливают масла, чтобы оно покрыло пружину. Для этой цели можно использовать густое машинное масло. Барабан нагревают на пламени до образования черного дыма. После этого храповую пружину вынимают, так как теперь пружина подверглась отпуску. Другой способ отпуска пружины состоит в том, что деталь кладут в лоток для .воронения и нагревают, пока она не приобретет цвет между темно-соломенным и синим; тотчас же пружину вынимают из лотка, в противном случае отпуск достигнет нежелательной стадии.

Для окончательной отделки храповой пружины можно использовать несколько способов. Стандартное выполнение, принятое для любых конкретных часов, определяется качеством последних. Новая деталь должна быть отделена, так же как и остальные части механизма, и, следовательно, часы не должны иметь следов ремонта. Другими словами, новая деталь должна выглядеть так же, как оригинал.

Для получения прямых штрихов боковые поверхности храповой прулданы сначала обрабатывают легкими прикосновениями мелкозернистого оселка (например, арканзасского камня). Если это невозможно, то доводку производят крокусом с маслом. Окончательную отделку производят сухим крокусом на куске твердого дерева, в результате получается блестящая темноструктурная отделка поверхности. Для окончательной обработки плоскости пружины ее укрепляют латунным штифтом на деревянном блоке, как при плоской опиловке, но только вместо напильника применяют наждачный брусок. Один-два твердых движения дадут желаемое качество поверхности. Размер штрихов зависит от качества камня, так что для получения мелких штрихов пользуйтесь мелкозернистым камнем.

До завершения окончательной отделки верхней поверхности необходимо закрепить установочные штифты. Для этого опиливают конец мягкой стальной проволоки, придав ему постепенное сужение. Штифты устанавливают сверху, наждачным полотном № 1 проводят вдоль штифта вверх и вниз, чтобы получить прямые штрихи; кроме того, посадка штифта в ножке пружины станет плотнее и будет произведена его отделка. Но прежде чем установить штифт, следует снять фаски на отверстии для штифта с нижней стороны пружины. Благодаря этому удаляются заусенцы, и храповая пружина при монтаже будет плотно прилегать к платине. Все штифты устанавливают возможно плотнее, пока они зажаты в тисках, и затем откусывают кусачками стальную проволоку так, чтобы штифт выступал над поверхностью не более чем на 1 мм. Пружину затем кладут на наковальню и штифты забивают в пружину молотком. Лишний металл опиливают и снимают оселком. Нижние концы штифтов должны быть отрезаны, обточены и заполированы мелкозернистым оселком (например, арканзасским камнем). После этого верхнюю поверхность пружины обрабатывают наждачным бруском. Обработав боковые, верхнюю и нижние поверхности, можно производить снятие фасок на верхней кромке. Там, где это возможно, снятие фаски производят с помощью мелкозернистого оселка (фиг. 222). Фаска верхней кромки храповой пружины полируется овальным полировальным инструментом.

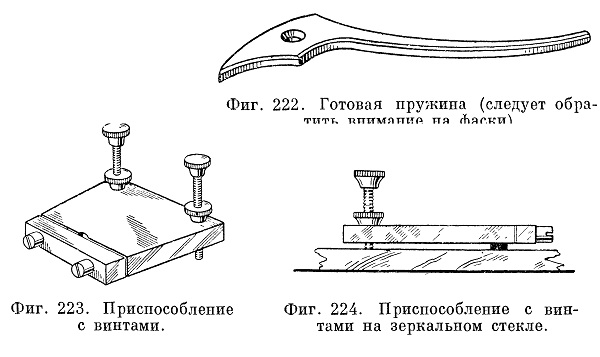

Если верхняя поверхность пружины должна быть отполирована, ее укрепляют шеллаком на краю приспособления, показанного на фиг. 223. Если пружина имеет штифты, необходимо просверлить в приспособлении отверстия для прохода штифтов. Край приспособления, противоположный двум винтам, нагревают и наносят шеллак на нижнюю поверхность, причем необходимо проверить, что шеллак разошелся и покрыл поверхность, приблизительно равную по размеру полируемой пружине. Пружину запрессовывают в шеллак пока он еще теплый и мягкий и тотчас же перевертывают приспособление и устанавливают его на плоское стекло. Винты следует отрегулировать так, чтобы они выступали на

расстояние, равное толщине пружины. Приспособление плотно прижимают к стеклу и стекло поворачивают под таким углом, чтобы можно было видеть, находится ли пружина в контакте со стеклом (фиг. 224). Для получения полного контакта иногда надо отрегулировать винты. К этому времени шеллак застынет. Таким образом, получился треножник, одной ножкой которого является храповая пружина, а двумя другими — регулировочные винты.

На стеклянной пластинке растирают небольшое количество крокуса с маслом и прижимают храповую пружину к ней; приспособление держат так, как показано на фиг. 225.

Фиг. 225. Способ применения приспособления с винтами.

 Очень важно правильно держать приспособление. Указательным пальцем прижимают приспособление как раз над полируемой деталью, а большим и средним перемещают приспособление. Приспособление надо перемещать по окружности или овалу короткими и разнонаправленными движениями. На время приостанавливают полировку и осматривают полируемую поверхность, предварительно очистив ее сердцевиной бузины. Может оказаться, что одна часть уже отполирована, а другая — даже не соприкасалась со стеклом. В этом случае необходимо дополнительно отрегулировать винты так, чтобы в конечном счете вся поверхность пружины находилась в контакте со стеклом. Отполированную поверхность следует

очистить от остатков крокуса сначала щеткой, а затем сердцевиной бузины.

При полировке стали необходимо помнить: на поверхности, подлежащей полировке, не должно быть постороннего вещества; только когда поверхность будет абсолютно чистой, ее можно отполировать диамантином, нанося его на цинковый блок. Блок покрывают диамантином и храповую пружину укрепляют на приспособлении так же, как при полировке крокусом с маслом на стекле. Приспособление держат так же и полировку производят теми же движе-ниями. Через некоторое время' поверхность пружины следует проверить, и если не вся поверхность подвергается полировке, то необходимо отрегулировать винты. Цинковый блок может быть не таким плоским, как стеклянная пластинка. Убедившись в том, что вся поверхность находится в контакте с цинковым блоком, полировку продолжают, прилагая значительное давление и затем постепенно ослабляя его. Для получения хорошего качества полировки необходима практика, но имея опыт можно определить наощупь, когда поверхность полностью отполирована. К концу операции можно определить наощупь, что полируемая поверхность чрезвычайно гладкая. Отполированную поверхность храповой пружины очищают мягкой древесиной; она должна иметь бархатистую полировку без блеска. Чтобы снять пружину с приспособления с винтами, последнее роняют плоско на верстак с высоты 7—10 см, тогда пружина, лежащая на его поверхности, отскочит. К пружине может прилипнуть некоторое количество шеллака; для удаления его храповую пружину помещают в барабан заводной пружины, в который наливают метиловый спирт так, чтобы он покрыл храповую пружину. Барабан нагревают над пламенем спиртовой горелки, пока кипящий метиловый спирт не начнет воспламеняться. Всегда рекомендуется иметь под рукой

плоский кусок дерева, чтобы закрыть барабан и приглушить пламя.

Окончательную отделку производят следующим образом: на кусок зеркального стекла кладут лист почтовой бумаги, на нее насыпают сухой крокус. Затем храповую пружину трут о бумагу теми же движениями, как при обработке смесью крокуса и масла. После одного-двух движений получается довольно яркая серая отделка или покрытие «мороз». Кромки затем можно скосить и отшлифовать.

Изготовление всех плоских деталей из стали может выполняться аналогично описанному процессу.
