Позиционная регулировка баланса часов





Способы корректировки хода в зависимости от изменения положения часов





Существует семь или восемь способов корректировки хода в зависимости от изменения положения часов. Попытаемся рассмотреть их и проанализировать достоинства каждого отдельного способа регулировки.

При испытании наручных часов, т. е. когда регулировка производится в положении головкой вниз, порядок операции изменяется.

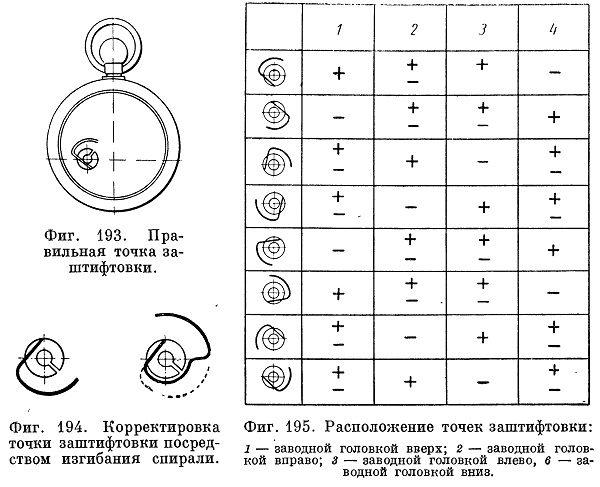

Проведите воображаемую линию, проходящую через заводную головку и деление 6 часов. Затем через камневое отверстие моста баланса проведите линию под прямым углом к первой линии. Спираль баланса должна отходить вверх от этой последней линии (фиг. 193). Спираль баланса может выходить из колонки слева или справа в зависимости от положения колонки, но с какой бы стороны она не выходила, она должна выходить вверх. Отсюда следует, что изменением положения точки заштифтовки можно откорректировать позиционную ошибку часов. Ранее было установлено, что при изменении горизонтального положения часов на вертикальное может возникать отставание на 30 сек.

Если при позиционном испытании часов обнаружится, что этого отставания на 30 сек не существует или даже окажется, что часы не отстают, а спешат, это еще не означает, что предшествующее заключение неверно. Это значит, что одна или несколько регулировок, которые будут здесь рассмотрены, уже существуют, может быть даже случайно. Например, при установке новой спирали, некоторые условия, которые должны соблюдаться, случайно уже соблюдены, например осуществлена правильная заштиф-товка спирали. Рассмотрим конкретный случай: часы испытывают в положении циферблатом вверх и суточная ошибка составит +5 сек„ Затем часы ставят заводной головкой вверх. Если в этом положении наблюдается отставание на 30 сек, следует вскрыть часы, ослабить заводную пружину и остановить баланс. Проверяют положение заштифтовки спирали. В этом случае нельзя провести такую линию, о которой говорилось в связи с правильной точкой заштифтовки, но можно рассмотреть точку, из которой должна выходить спираль, как показано на фиг. 194. Сместив точку заштифтовки, следует вновь проверить часы в указанном отношении.

Некоторые швейцарские часы имеют совершенно круглый балансовый мост, который крепится винтами, позволяющими повернуть его и фиксировать в любом положении. На мосту баланса находится колонка и, таким образом, точку заштифтовки спирали можно сместить в любое положение. Такое устройство очень удобно для экспериментальной работы.

На практике не всегда удобно при установке новой спирали заштифтовывать ее в колодке так, чтобы она отходила от центральной линии вверх. Если после того, как спираль установлена и концевая кривая изготовлена, было решено, что спираль должна отходить вверх, сделать это можно двумя способами. Если деформация спирали значительная, ее следует отломить в центре и за-штифтовать вновь. Эта операция не повлияет на температурную регулировку (допускается, что баланс разрезной), но необходимо утяжелить баланс, так как удаление лишней части спирали заставит часы спешить. Если же деформация спирали небольшая, то ее изгибают близко к колодке так, как это показано на фиг. 194. Пунктирной линией показано первоначальное положение спирали. Если спираль отходит вверх от центральной линии, ошибки быть не должно по этой причине, но существует много других причин, которые будут создавать погрешность хода. В табличных данных на фиг. 195 указаны ошибки, вызванные смещением точки заштифтовки спирали. Описанная регулировка постоянная, т. е. после разборки часов, чистки и сборки она не нарушается. Если изгиб

концевой кривом выполнен в соответствии с какой-то теоретической кривой, то период колебаний баланса не должен ни в какой мере зависеть от амплитуды колебания. Иными словами, ход часов не должен заметно меняться при колебаниях баланса с большой амплитудой, т. е. в случае, когда часы находятся в положении циферблатом вверх или циферблатом вниз, а также при малых амплитудах, когда часы находятся в вертикальном положении, например заводной головкой вверх, вправо или влево, или



когда заводная пружина заведена слабо. Подобные колебания баланса называются изохронными. Об определении изохронизма будет сказано ниже.

Часы с правильной концевой кривой спирали не обязательно должны обладать одинаковым ходом во всех положениях. Если часы отстают в вертикальном положении, концевую кривую следует переместить ближе к центру. Сделать это можно двумя способами. Первый способ состоит в образовании петли концевой кривой, как показано пунктирной линией на фиг. 196, что придает концевой кривой дополнительную жесткость; другой в придании витку формы, которая показана пунктирной линией на фиг. 197, чтобы приблизить изгиб к центру. Может возникнуть вопрос: зачем же изменять форму концевой кривой, если полная заштифтовка в центре корректирует позиционную ошибку? Ответ таков: при регулировке часов в различных положениях нельзя произвести корректировку хода с помощью только одной концевой кривой. Иногда необходимо произвести несколько небольших исправлений различных частей спирали или даже каких-либо узлов ходового механизма. В этом случае нельзя предугадать, насколько следует изгибать спираль; это может подсказать лишь практический опыт.



Оба рассмотренные способа регулировки считаются оптимальными и ими следует пользоваться при ремонте наручных часов высокого качества.
