МОНТАЖ СПИРАЛИ, ИЗГОТОВЛЕНИЕ КОНЦЕВОЙ КРИВОЙ И РЕГУЛИРОВКА ЧАСОВ

Установка и регулировка спирали часов

В часах со спиралями из мягких металлов ход нарушается после того, как масло немного загустело. Упругость мягкой спирали невысокая.

Бериллиевая сталь представляет собой сплав железа, никеля, бериллия и пр. и известна под маркой «ниварокс». Иногда ниварокс имеет явный медистый оттенок; некоторые образцы бывают серого цвета или черноаспидного цвета. Этот сплав имеет низкий коэффициент расширения и сохраняет упругость при температурах много выше тех, в которых обычно работают часы. Сплав немагнитный и коррозионностойкий.

Автору известны часы, снабженные спиралями из нива-рокса, которые прошли испытание по методу Кью и получили высокую оценку. Баланс, изготовленный из сплава бериллия, обычно применяется в паре со спиралью из ниварокса. В то время как модуль упругости бериллия при высоких температурах до известного предела не меняется, коэффициент расширения, хотя и: бывает низким, оказывает заметное влияние на ход часов.
Данные, приведенные в табл. 2 и 3, показывают, что разрезной баланс со стальной спиралью обладает определенными преимуществами по сравнению с монометаллическим балансом со спиралью из сплава. Первоклассный монометаллический баланс может иметь температурную ошибку от 0 до 9 сек при изменении температуры в пределах 30° С, разрезные стальной и латунный балансы — от 0 до 1,8 сек в тех же условиях; автор считает, учитывая их свойства, что предпочтение следует отдать монометаллическому балансу и спирали, изготовленной из сплава.

Таблица 2
Спирали для биметаллических разрезных балансов

Таблица 3

Спирали для монометаллических балансов

Для подбора новой спирали необходимо установить число колебаний баланса, которое определяется или (а) подсчетом числа колебаний баланса со старой, подлежащей замене спиралью, или (б) подсчетом числа колебаний баланса по передаточному отношению колесной системы, как это было указано выше.

При ремонте часов в условиях часовой мастерской процентное количество часов, нуждающихся в новой спирали, невелико, так что нерационально иметь запас волосков. Автор рекомендует

в каждом отдельном случае заказывать волосок на заводе-изготовителе. Выбрав спираль нужной прочности, ее проверяют, прежде чем приступить к установке. Для этого берут небольшой кусочек пчелиного воска размером с булавочную головку, прилепляют его к концу оси баланса и запрессовывают в него спираль. Воск держит спираль достаточно прочно, чтобы подсчитать число колебаний баланса. Большинство часов снабжено балансом, который совершает 18 000 колебаний в час. Это равно 300 колебаниям в минуту. Для грубой проверки прочности новой спирали берут внешний виток пинцетом и опирают баланс на стекло часов, снабженных секундной стрелкой (фиг. 156). Балансу сообщают колебательное движение (амплитуда колебания должна быть небольшой). Подсчет колебаний производят, когда перекладина баланса совершает

колебание по направлению к наблюдателю. На первых стадиях проверки достаточно подсчитать 75 колебаний в течение полминуты, для грубого выборочного подсчета. Проверив спираль, переходят к испытаниям в вибрационное устройство. Вибрационное устройство (фиг. 157) очень удобно и проверка осуществляется очень быстро. На основании вибрационного устройства устанавливается испытуемый баланс, совершающий 18 000 колебаний в час. Обычно такие устройства снабжаются коробками с набором балансов, совершающих 16 200, 18 000, 22 000 колебаний в час.

Внешний виток спирали зажимают в приспособлении, похожем на пинцет. Испытуемый баланс устанавливают так, чтобы он был параллелен стеклу, а нижняя его цапфа прикасалась к стеклу и находилась прямо над верхней цапфой эталонного баланса. Затем

поворотом рукоятки испытуемому и эталонному балансу сообщают колебательное движение. Испытуемый баланс должен колебаться синхронно с эталонным балансом. Если он колеблется медленно, как вероятно и должно быть, ослабляют зажим, притягивают через него спираль, укоротив ее. Процесс повторяют до тех пор, пока баланс не станет колебаться сщнхронно со скоростью эталонного баланса. Откусывают лишнюю часть спирали несколько в стороне от места захвата, чтобы оставить припуск на расстояние от колодки до штифтов градусника. Затем вынимают спираль из приспособления и снимают ее с баланса. Кладут колодку спирали на плотную бумагу и, наложив

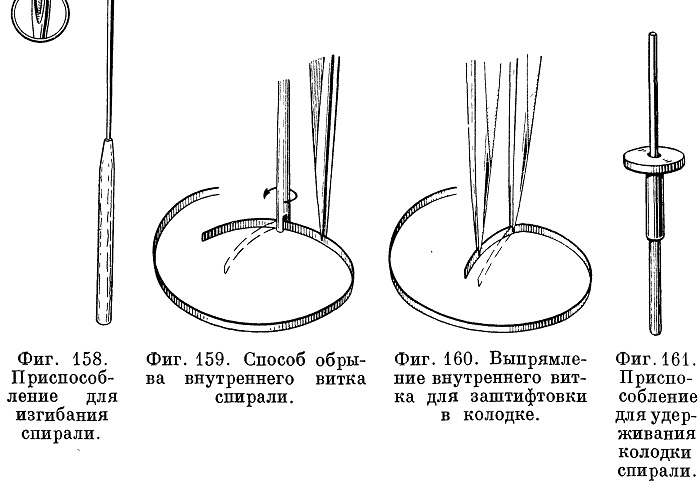

на нее спираль, отмечают, насколько она должна быть отломлена после заштифтовки в колодке. Чтобы отломить спираль, пользуйтесь инструментом, показанным на фиг. 158. Это обычная швейная игла, половина ушка которой сточена в виде вилки. Спираль придерживают так, как показано на фиг. 159; вращая иглу вперед и назад, можно легко разломить спираль. Сгибают эту часть спирали внутрь и выпрямляют ее (фиг. 160). Помещают колодку в приспособление (фиг. 161), которое не сложно изготовить. На стержень, суживающийся к одному концу, насаживают с трением латунную трубку, в которой имеется прорезь, позволяющая трубке перемещаться вверх и вниз по стержню. На латунной трубке укрепляют пластинку. На пластине шеллаком закрепляют старый, покрытый эмалью циферблат с секундными делениями. Отверстие в центре шкалы должно быть достаточно большим и может быть расширено с помощью карборундового карандаша, которым сни-

мают слой эмали, а затем расширяют отверстие круглым напильником малого диаметра. Нажимая напильником на эмаль и снова отпуская, производят срезание только при нажиме, благодаря этому эмаль не будет скалываться. Сколы эмали на нижней стороне циферблата несущественны. Затаяи-вают штифт, для закрепления спирали и тщательно полируют. Для определения длины штифта его предварительно вводят в отверстие колодки. С обоих концов штифта наносят отметки в тех местах, где штифт должен быть отрезан. Заусенцы снимают мелкозернистым оселком (например, камнем арканзас).

Колонку размещают на приспособлении для установки спирали и убедившись, что она стоит ровно, немного прижимают ее, чтобы впоследствии ее можно было свободно насадить на ось баланса. Подводят диск к колодке и вводят конец спирали в отверстие колодки, проследив, чтобы она не согнулась. Спираль устанавливают так, как показано на фиг. 162, и закрепляют штифтом (не слишком плотно). Отламывают штифт. Проверяют, плоско ли лежит спираль на диске. Если придется производить подгонку, чтобы расположить спираль на диске плоско, т. е. потребуется поднять или прижать ее, надо повернуть ее в отверстии с помощью штифта. Затем закрепляют спираль штифтом с помощью пинцета или толкателя.

Если заштифтовка произведена тщательно, то спи-раль должна оказаться точно центрированной. Проверку концентричности спирали следует производить на белом фоне. Можно проследить за витками спирали глазом и, сравнивая ее с чертежом, сделать ее идеально верной (фиг. 163). Если при заштифтовке спирали в колодке получится так, что первые витки имеют неправильную

форму, следует произвести правку спирали. Необходимо вновь установить спираль на баланс и снова, поместив их в вибрационную машинку, произвести регулировку, отломив лишнюю часть спирали, учитывая отрезок, необходимый для прохода спирали между штифтами градусника. При отсутствии вибрационной ма-шинки можно использовать секундомер или хорошо выверенные часы со стрелкой.

Эта операция производится путем подсчета колебаний в течение целой минуты. Важно выполнить этот подсчет возможно точнее: ошибку на 1/10 сек в каждую минуту сделать очень легко, но за 24 ч это составит 2г/2 мин.

При работе спирали в часах на колебание оказывают воздействие помехи от ходового механизма, трение цапф оси баланса в опорах и пр. Их, однако, можно устранить путем изменения веса баланса.

Следующий шаг — установка спирали, заштиф-тованной в колодке, на оси со втулкой (фиг. 164) и контроль в кронциркуле, где регулируют положение спирали так, чтобы она перемещалась правильно и по окружности и в плоскости.

Рекомендуемые правила регулировки положения спирали для ее строгого центрирования в процессе колебаний баланса состоят в следующем.

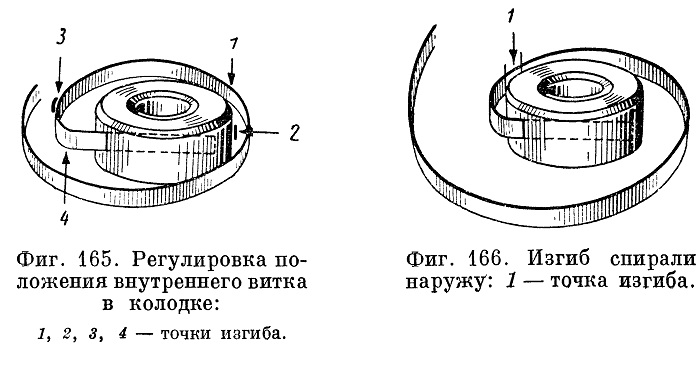

Во-первых, не следует изгибать первый виток. Если, например, надо изогнуть спираль в точке 1 (фиг. 165) для концентричного

расположения относительно колодки, помещают ножки пинцета в точках 2 и 3 и производят легкий нажим, благодаря которому получают изгиб спирали в точке 4. С другой стороны, если спираль такая, как на фиг. 166, помещают маслодозировку в точке 1 и слегка повернув ее, изгибают спираль наружу.

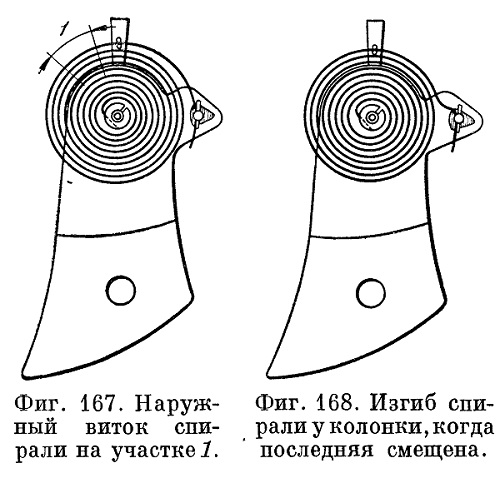

Если спираль предназначена для плоского градусника, остается только заштифтовать ее в колонке. Это делается следующим образом. Прежде всего штифт затачивают подобно заточке штифта для закрепления спирали в колодке, делая его лишь несколько длиннее, чтобы он выступал с обеих сторон колонки. Колонку устанавливают на мосту баланса, не монтируя спираль на балансе. Заштифтовывают спираль в колонке, регулируют ее так, чтобы она находилась точно над центром камневого отверстия оси баланса, внешний виток спирали на участке 1 (фиг. 167) должен быть немного изогнут наружу, чтобы второй виток спирали не касался колонки и штифтов градусника. Этот изгиб должен быть постепенным. В некоторых случаях колонка оказывается дальше от центра, чем она должна быть. Лучше всего изогнуть спираль так, как показано на фиг. 168. Способ заштифтовки спирали в колонке рассматривается ниже.

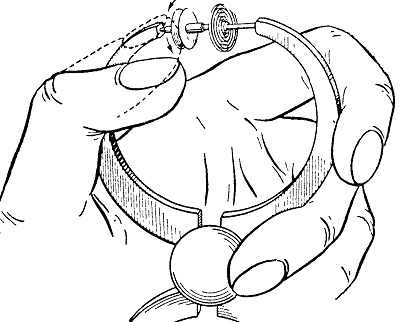

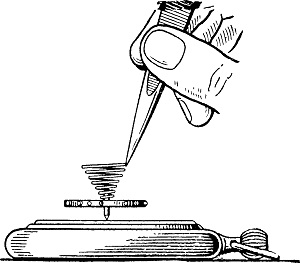

Фиг. 156. Подсчет колебаний баланса на часах.

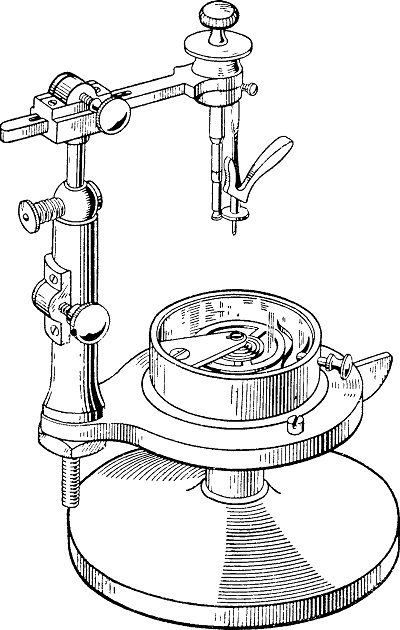

Фиг. 157. Устройство для вибрации спирали.

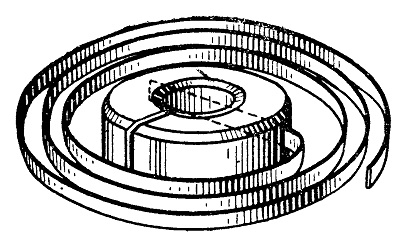

Фиг. 162. Спираль, подготовленная для заштифтовки в колодке.

Фиг. 163. Правильная заштифтовка спирали.

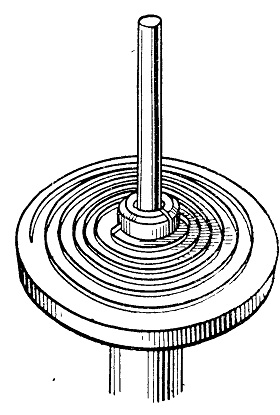

Фиг. 164. Выверка спирали баланса на оправке.
