ЧИСТКА И СМАЗКА ЧАСОВ

Схема смазки часов

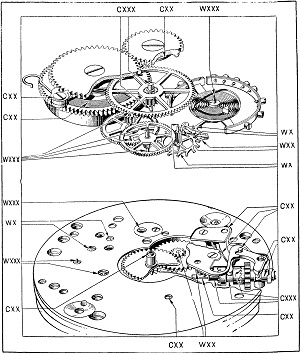

 На фиг. 127 дана схема смазки, на которой условными обозначениями указаны сорт и количество масла для часов размером от 10,5 до 7,75 линии; для более крупных механизмов требуется больше масла; условные обозначения смазки на схеме означают: W — часовое масло, С — масло для крупногабаритных часов, О — без масла, X — легкое касание при смазке, XX — масленка наполняется наполовину, XXX — масленка наполняется целиком; следовательно, обозначение GXX расшифровывается следующим образом: масленка наполняется наполовину маслом для крупногабаритных часов. Для смазки часовым маслом применяются маслодозировки малых размеров — 0,3 мм, а маслодозировки больших размеров — 0,6 мм — для смазки маслом для крупногабаритных часов.

После смазки механизм устанавливают в корпус, после чего механизм вновь продувают грушей, а затем задают немного масла в верхние цапфы колес.

Фиг. 127. Схема смазки часов.
