МОНТАЖ СПИРАЛИ, ИЗГОТОВЛЕНИЕ КОНЦЕВОЙ КРИВОЙ И РЕГУЛИРОВКА ЧАСОВ

Регулировка системы баланс-спираль часов

Следующий узел часов, которому следует уделить внимание, — система баланс — спираль, был в последние годы предметом более пристального изучения, чем какой-либо другой.

Баланс в наручных часах выполняет ту же функцию, что маятник в настольных или напольных часах, с той разницей, что спираль контролирует баланс. Много лет назад баланс не имел спирали. Позже к балансу была добавлена спираль, изготовлявшаяся

из свиной щетины, а еще позже появилась стальная спираль. Стальная спираль, если она использовалась в паре с простым, некомпенсационным балансом, вызывала отставание часов на 1 1/2 мин

за 24 ч при изменении температуры на 10° С. Для компенсации этой ошибки применяется биметаллический баланс из стали с латунью, припаянной с внешней стороны. Баланс разрезается и в ободе баланса устанавливают винты, позволяющие корректировать компенсацию. Обычная пропорция металлов — две части латуни и одна часть стали.

Необходимость компенсации баланса со стальной пружиной обуславливается тем, что сталь теряет свою упругость при высокой температуре, что вызывает потери хода. Стальная пружина удлиняется при повышении температуры, но удлинение компенсируется другими размерами (толщиной и шириной), увеличивающимися пропорционально. Потеря упругости спирали является действительной
причиной потерь хода. Простой металлический баланс (под словом «простой» автор подразумевает неразрезной монометаллический баланс) или баланс из латуни и стали также расширяется в условиях высокой температуры. Но все же потеря упругости спирали является главной причиной ошибки. Латунь имеет более высокий коэффициент расширения, чем сталь. Когда она сплавлена со сталью или присоединяется частичным сплавлением к стали и баланс разрезается, как показано на фиг. 142, под действием тепла концы дуг баланса загибаются внутрь, что приводит к опережению. Пунктирными линиями показано положение дуг: при высокой температуре —внешняя линия,
при низкой — внутренняя линия. С помощью винтов, закрепленных в ободе баланса, можно произвести точную регулировку и таким образом компенсировать потерю упругости спирали (фиг. 143). На схеме (фиг. 143) дано обозначение частей разрезного баланса.

Если винты завинчивают по направлению к свободному концу дуги обода баланса, то часы спешат при высокой

температуре и отстают при низкой температуре.

Если винты завинчивают в сторону

к закрепленному концу дуги, то часы спешат при низкой температуре и отстают при высокой.

Испытания часов обычно производят при двух предельных температурах: 30° С и 0° С, и ошибки сравнивают с ходом в условиях нормальной температуры: 15° С и 20° С. Если баланс отрегулирован так, что часы работают точно при 25° С и 0° С и затем их испытывают, например, при 15°, появится другая ошибка — средняя температурная.

Произвести регулировку для исправления этой ошибки с обычным балансом невозможно. Для устранения этой средней температурной ошибки было изобретено несколько приспособлений, ныне известных как приспособления для вспомогательных компенсаций; но балансы, имеющие эти приспособления, дороги в изготовлении и выигрыш, который они дают, сомнителен.

Новые монометаллические балансы в паре со спиралью, изготовленной из сплавов, определенно уменьшают эту ошибку. Более подробно об этих спиралях будет сказано ниже. Если термин «точный» применяется к ходу при температуре 0° С и 25° С, это означает только отсутствие вариаций хода. Иными словами, если часы дают опережение на 3 сек в сутки при температуре 25° С, .они будут давать опережение на 3 сек в сутки при 0° С, причем вариаций в ходе не будет.

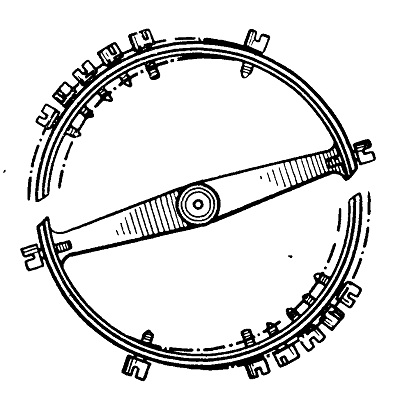

Фиг. 142. Компенсационный баланс.

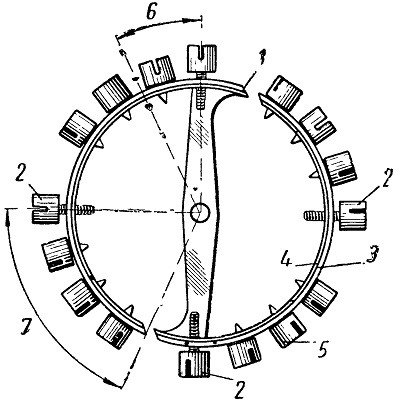

Фиг. 143. Детали компенсационного баланса:
1 — разрез; 2 — позиционные винты; 3 — латунь; 4 — сталь; 5 — винты для температурной регулировки; 6 — нейтральная точка находится в этом районе; 7 — эта часть баланса наиболее подвершена влиянию температуры.
