МОНТАЖ СПИРАЛИ, ИЗГОТОВЛЕНИЕ КОНЦЕВОЙ КРИВОЙ И РЕГУЛИРОВКА ЧАСОВ

Испытания часов при разной температуре

Часы можно подвергнуть следующей проверке. Прежде всего часы следует отрегулировать насколько возможно точно в условиях мастерской. Через два или три дня записывают ход часов. Никаких дальнейших изменений в регулировке не делают. Затем испытывают часы при 25° С. Для этой цели пользуются специальными печами; они обычно нагреваются газом через среду водяной рубашки, окружающей испытательную камеру, и снабжены термостатом и устройством для регулировки температуры, которое автоматически поддерживает одинаковую температуру. В настоящее время часовщики в ремонтной мастерской не всегда должны производить температурную регулировку, и поэтому испытание в печи не всегда обязательно. В этих условиях отличным заменителем может быть обычный деревянный ящик с дверцей. Внутренность ящика нагревается электролампой 25 вт. Ящик можно снабдить терморегулятором, который будет включать и выключать ток для регулировки температуры.

Допустим, что в условиях нормальной температуры часы дают опережение на 5 сек в сутки, а в печи за то же время часы отстают

на 20 сек. Так как они уже давали опережение на 5 сек, это равняется отставанию на 25 сек в печи. К сожалению, нет определенного правила, касающегося степени регулировки, необходимой, для компенсации ошибки. Регулировку производят методом последовательных приближений. Для начала перемещают компенсационные винты из отверстий В и В1 (фиг. 144) в отверстия А и А1 (фиг. 145). Винты обычно перемещают попарно; если перемещают определенный винт на одной стороне, то винт, находящийся точно против него, тоже должен быть соответственно перемещен. Это очень важно не только для сохранения уравновешенности баланса, В но также и для того, чтобы балансе был выведен из состояния

уравновешенности, когда он находится в печи. Процесс регулировки повторяют до достижения требуемой точности хода.

Затем часы испытывают при 0° С. Для испытания при низкой температуре можно воспользоваться ящиком со льдом или обычным бытовым холодильником. Если баланс был отрегулирован для работы в условиях высокой температуры, испытание при низкой температуре является обязательным. Это необходимо потому, что если, например, часы отстают при высокой температуре, и мы, переместив винты к прорезям в ободе баланса, обнаружим, что и при низкой температуре часы отстают, это значит, что винты следовало бы удалить со свободного конца обода, а следовательно, наша температурная регулировка была бы нарушена. Если же, однако, обнаружится, что часы отстают в холодном состоянии, это значит, что или баланс конструктивно не верен, или, что более вероятно, что-то не в порядке со смазкой.

Как уже было сказано выше, не существует твердого правила относительно того, куда надо перемещать винты. Если при повторном испытании будет обнаружено, что регулировка недостаточна, т. е. что часы все еще отстают при высокой температуре, винты А2 и АЗ перемещают в отверстия АII я АIII (фиг. 146). С другой стороны , если часы спешат при высокой температуре, винты В2

и ВЗ перемещают в отверстия ВII и BIII (фиг. 147) и так далее, пока ошибка не станет порядка 2 сек в сутки.

После испытаний при высокой температуре проводят испытание при низких температурах, учитывая, что поправка часов +5 сек в сутки. Вообще говоря, при низкотемпературном испытании ошибка бывает не больше, чем при высокотемпературном испытании. Например, если баланс отрегулирован при высокой температуре до +2 сек, т. е. показание часов +7 сек (добавив поправку 5 сек) мы обнаружим, что при низкой температуре ошибка равна

+7 сек, т. е. показание +12 сек; это значит, что для корректировки необходимо переместить винты к свободному концу баланса; если бы необходимо было это сделать, то ошибка при высокой температуре была бы больше, чем +2 сек. Такое несоответствие указывает, что баланс имеет дефекты: может быть пропорция латуни превышает норму, так что стальной слой не в состоянии вызвать достаточную деформацию баланса. Дефекты могут быть и в сплавлении двух металлов, может быть и небольшая трещина в стали. Единственное средство — сменить баланс, так как устранять погрешности в балансе не всегда экономично. Кроме винтов, для температурной компенсации баланса имеются еще регулировочные винты, ввинченные в обод баланса у перекладины. Размещение регулировочных винтов относительно перекладины баланса оказывает небольшое влияние на баланс при изменении температуры. Действительно, где-то рядом с перекладиной баланса имеется точка, которая остается стационарной при изменении температуры. Перекладина баланса расширяется при высокой температуре и сжимается при низкой, что также приводит к смещению регулировочных винтов. Регулировочные винты в отличие от температурных винтов имеют длинную резьбу, что позволяет с их помощью осуществлять регулировку хода. При ввинчивании часы дают опережение, при вывинчивании — отставание.

Иногда при температурной регулировке приходится заменять винты другими из более тяжелого металла. Например, если все отверстия на свободном конце баланса заняты винтами, но часы продолжают отставать при высокой температуре, то винты на свободном конце должны быть заменены более тяжелыми. Часы среднего него качества в настоящее время снабжаются латунными винтами, при регулировке их иногда заменяют золотыми винтами, которые тяжелее латунных, но если оказывается, что они недостаточно тяжелы, ставят винты из платины.

При замене винтов более тяжелыми рекомендуется пользоваться специальным приспособлением или весами, показанными

на фиг. 148. Эти весы изготовить очень просто: в прорези латунной плитки размером 25 X 50 мм и толщиной 2 мм укрепляют стальную пластинку шириной 12 мм и длиной 25 мм; верхний конец запиливают в форме V и остро затачивают, затем кусок заводной пружины толщиной около 0,25 мм, шириной 3 мм и длиной 75 мм подвергают отпуску (оба конца и середину) и шлицевым напильником для головки винта делают небольшую прорезь в центре. Пружину сгибают, как показано на фигуре. На обоих концах пружины просверливают по одному отверстию. Концы ее отгибают, чтобы они были параллельны основанию. Пружину устанавливают на ножевой опоре и уравновешивают, спилив, если необходимо, лишний металл. Для того чтобы показать, как пользоваться «весами», приведем конкретный пример. Часы настолько отстают при высоких температурах, что необходимо заменить винты 1 и 2 (фиг. 149) более тяжелыми винтами из платины. Винт 1 вынимают из баланса и кладут на весы, на другую сторону кладут новый платиновый винт, он будет значительно тяжелее. Затем весы очень тщательно уравновешивают, положив винт 3 из баланса на весы рядом с винтом 1 и, если будет достигнуто равновесие, это значит, что винты 1 и 2 должны быть удалены с каждого из концов, чтобы сохранить первоначальный вес баланса и таким

образом сохранить то же показание времени. Итак, винты 1 и 2 сняты и на их место установлены платиновые винты. Чтобы сохранить равновесие баланса, надо проделать то же с винтами 3 и 4.

Температурная регулировка выполнена и часы будут давать точное или почти точное показание времени. Иногда температурную регулировку можно производить, добавляя шайбы или колодки к винтам 1 и 2; в этом случае для сохранения первоначального веса баланса поступают следующим образом: винт 3 снимают и кладут на весы, рядом с ним кладут две шайбы баланса; на другую сторону кладут винт 1; для уравновешивания вес винта 3 уменьшают, углубив прорезь шлицевым напильником или спилив головку, если пропиливания шлица недостаточно. Винт 4 обрабатывается так же, чтобы сохранить равновесие баланса. Если головка винта уменьшена, ее начисто обрабатывают мелкозернистым оселком и полируют. Для уменьшения веса винтов баланса существуют и другие способы: косая заточка внутренней части шлица винта сверху (фиг. 150). Эта операция известна как срезание кромки и выполняется она трехгранным напильником.

Второй способ, практикуемый в Америке, состоит в выборке прорезей в нижней части головки винта (фиг. 151). Прорезь делают так: винт насаживают на специальный режущий инструмент и вращают винт отверткой, для чего применяют режущие инструменты различных размеров. Преимущества этого способа заключаются в том, что внешний вид винта не изменяется, а операция не отнимает много времени. Увеличение прорези производится только на довольно больших винтах, например у балансов часов в 13 линий и больше.

Еще один способ съема фасок винта баланса показан на фиг. 152. На первый взгляд этот способ может показаться нежелательным, так как в этом случае сминаются концы головки винта, но таким способом широко пользуются на швейцарских заводах. Этот способ можно применять для винтов всех размеров, операция в этом случае выполняется очень быстро, так как винты не снимаются с баланса. Для обработки винтов часов высокого качества его применение нецелесообразно, но для балансов обычного промышленного качества не вызывает возражений. Инструмент для снятия фасок головок винтов показан на фиг. 152. Баланс следует приподнять немного, если головка винта большая, и опустить,

если очень маленькая, иначе выемка не будет сделана в центре. Инструмент обычно делается для винтов баланса среднего размера. На фиг. 153 показано девять способов уменьшения веса винта баланса.

Продолжим температурную регулировку и поместим винт 1 в первоначальное положение на балансе, подложив под него две шайбочки, и облегченный винт 3 также поставим на прежнее место. Проделаем то же с винтами 2 и 4, но только до перемещения винта 3 винт 4 облегчается, чтобы он соответствовал винту 3, так что в конечном счете у нас будут две шайбочки под головками винтов 1 и 2, а винты 3 и 4 соответственно будут облегчены.

Все это может показаться довольно

сложным, но на практике эта операция простая, выполняется быстро и дает экономию времени благодаря избавлению от повторной регулировки или, по крайней мере, благодаря сокращению ее. Необходимо, чтобы после этих регулировок независимо от того, заменялись ли винты, добавлялись шайбочки или уменьшался вес винтов, баланс должен быть идеально уравновешен. После каждого изменения, внесенного в узел баланса, рекомендуется производить контроль уравновешенности. Необходимо избегать введения чрезмерного количества масла при смазке часового механизма, так как избыточное количество масла усложняет температурную регулировку.

На фиг. 127 показан эффект затормаживания вследствие избытка масла на осях палет; этот эффект затормаживания увеличивается при испытании в условиях низкой температуры. При регулировке в условиях обычной температуры часы можно отрегулировать на опережение, чтобы преодолеть сопротивление, создавшееся вследствие избыточного количества масла; все же, когда часы испытываются при высокой температуре, сопротивление масла уменьшится, и часы показывают относительное опережение. Та же

регулировка при нормальной температуре даст явное отставание при испытании при низкой температуре.

Если же масла в часовом механизме столько, сколько должно быть, и часы продолжают отставать при низкой температуре, необходимо произвести температурную регулировку баланса.

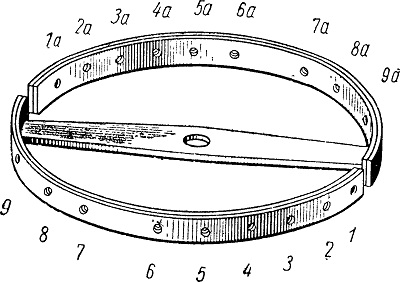

Таблица 1

Методы температурной регулировки

Первое температурное испытание часов всегда проводят в положении циферблатом вверх, так как уравновешенность баланса иногда нарушается при высокой температуре. Если температурное испытание начинать при высокой температуре в положении заводной головкой вверх, мы не будем знать, температурная эта ошибка или позиционная. Позиционное испытание при высокой температуре производится в последнюю очередь, после позиционного испытания в условиях нормальной температуры.

Приведенная здесь табл. 1 может служить лишь общим руководством, а не является точной таблицей. В ней показаны возможные преимущества перемещения винтов баланса и приведены некоторые данные о влиянии его на ход часов. Для большей простоты совсем не учитывается существующее положение винтов

в балансе и допускается, что можно переместить пару винтов, как показано в таблице. На практике приходится перемещать винты в наиболее близкие отверстия.

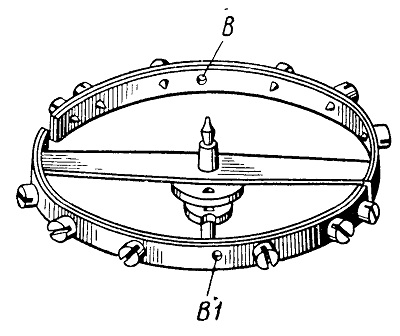

Фиг. 144. Температурная регулировка, выполняемая для того, чтобы часы спешили при высокой температуре. В,В1—отверстия для компенсационных винтов.

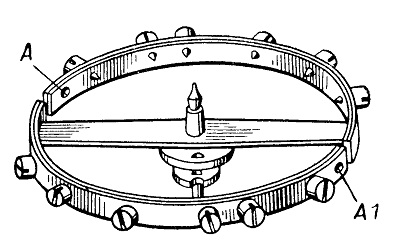

Фиг. 145. Температурная регулировка, выполняемая для того, чтобы часы спешили при высокой температуре. А, А1 — отверстия для компенсационных винтов.

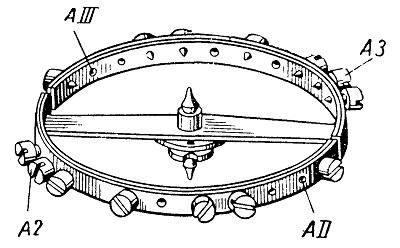

Фиг. 146. Дальнейшая температурная регулировка, выполняемая для того, чтобы часы спешили при высокой температуре. А2, АЗ, АII, AIII — отверстия для винтов.

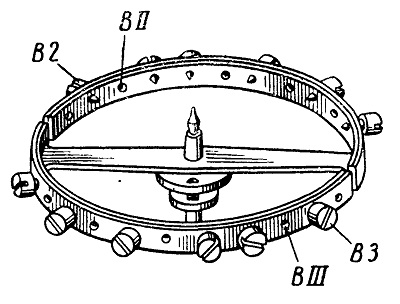

Фиг. 147. Дальнейшая температурная регулировка,/ выполняемая для того, чтобы часы спешили при высокой температуре. В2, ВЗ, BII, BIII—отверстия для винтов.

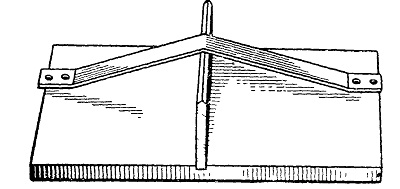

Фиг. 148. Приспособление для сравнения весов винтов баланса.

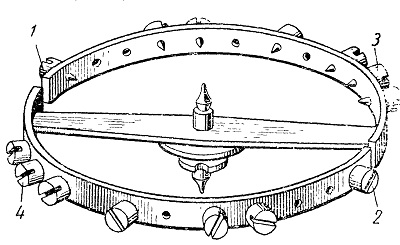

Фиг. 149. Замена винтов для температурной регулировки на более тяжелые:
2, 2, 3, 4 — винты баланса.

Фиг. 150. Уменьшение веса винта баланса.

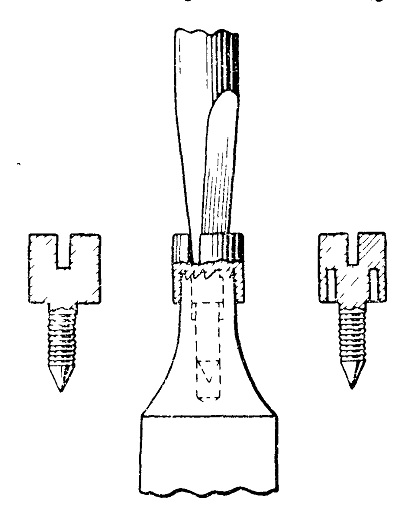

Фиг. 151. Подрез в винте баланса.

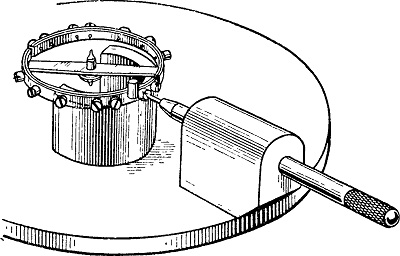

Фиг. 152. Скашивание фасок в головке винта.

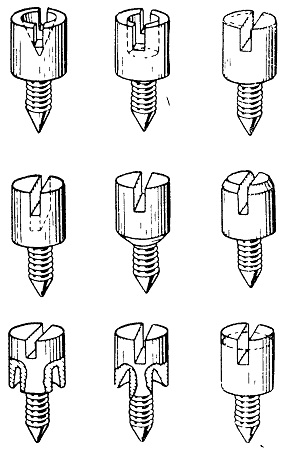

Фиг. 153. Способы уменьшения веса винта баланса (см. также фиг. 150 и 151).
