ШТИФТОВЫЙ СПУСК ЧАСОВ

Контроль входа эллипса в паз вилки часов

В процессе ремонта вилка может погнуться, поэтому необходимо всегда проверять, чтобы эллипс точно входил в паз вилки. Если оказывается, что вилка слишком высока или слишком низка, чтобы надежно захватить эллипс, ее необходимо изогнуть вверх или вниз, как показано на фиг. 62. Затем переходят к проверке зазора эллипса в пазе вилки, где он должен быть совершенно свободным. Для проверки достаточности притяжки баланс поворачивают на один оборот, чтобы эллипс освободился из паза; затем баланс удерживают в этом положении. Анкерную вилку подводят таким образом, чтобы копье коснулось предохранительного ролика, и ее внезапно освобождают. Если притяжка ходового колеса действует, вилка плавно отодвинется от ролика. Притяжка составляет угол между плоскостью покоя и импульса на зубе ходового колеса, поэтому отсутствие притяжки показывает, что этот угол не достаточно острый (фиг. 63). Наилучшим способом корректировки будет в этом случае замена ходового колеса. Другой способ состоит в опиловке каждого зуба напильником. Проверку притяжки проводят для обоих штифтов вилки и каждый штифт проверяют на всех 15 зубьях. При износе штифтов более экономично заменить их новыми. Подгонку новых штифтов производят согласно фиг. 64 (см. также фиг. 65).

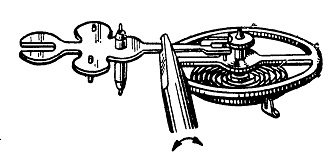

Фиг. 62. Изгиб вилки для правильного входа эллипса.

Фиг. 63. Увеличение притяжки путем срезания зуба. Пунктирная линия показывает место среза

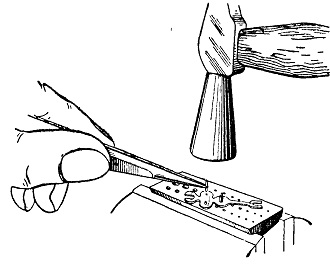

Фиг. 64. Установка нового штифта.

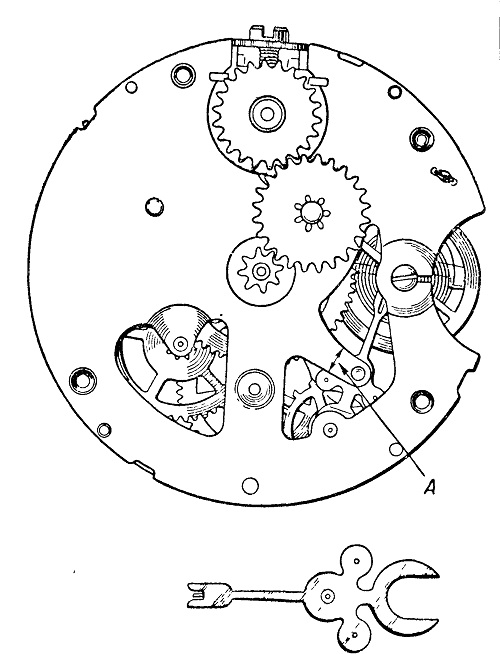

Фиг. 65. Механизм карманных часов Ingersoll и палеты.
