Проверка зазора по ролику штифтового спуска часов

ШТИФТОВЫЙ СПУСК ЧАСОВ

Проверка зазора по ролику штифтового спуска часов

Проверку зазора по ролику производят, поворачивая баланс до выхода эллипса из паза вилки. У большинства механизмов этого типа ограничительные штифты отсутствуют и вилка упирается в основание зуба ходового колеса. Проверку зазора следует повторить, повернув баланс в обратную сторону, при этом зазор на обеих сторонах должен быть одинаковым.

Очень несложно проверить зазор по ролику. Если окажется, что на одной стороне зазор незначителен или вовсе отсутствует, а на другой стороне он чрезмерно велик, то вилку следует загнуть в сторону большего зазора. Для выполнения подобной операции применяют тот же инструмент, что показан на фиг. 57. Такая корректировка может быть осуществлена без снятия баланса. Если окажется, что зазор с обеих сторон ролика мал или отсутствует вовсе, нужно немного укоротить копье. Если зазор на обеих сторонах слишком велик, следует удлинить копье. Удлинение копья производят, как показано на фиг. 60. Некоторые достаточно твердые копья можно удлинить расчеканиванием. Вилку закрепляют на наковальне, как показано на фиг. 61, и легким ударом молотка производят операцию.

Фиг. 57. Инструмент для изгиба вилки.

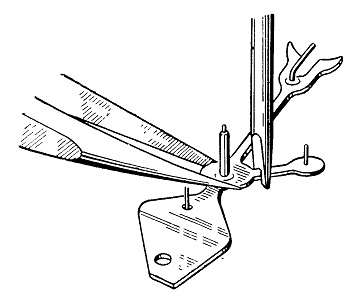

Фиг. 58. Изгиб вилки.

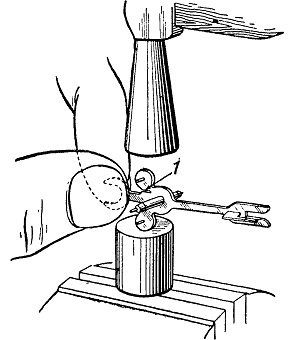

Фиг. 59. Надрез в точке 1 и изгиб вилки.

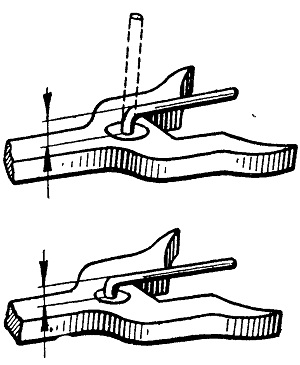

Фиг. 60. Удлинение копья.

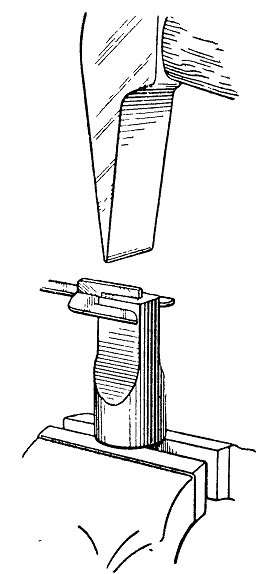

Фиг. 61. Удлинение копья путем расплющивания.
