КОНСТРУКЦИЯ И РЕМОНТ МЕХАНИЗМА ХОДА ЦИЛИНДРИЧЕСКИХ ЧАСОВ


В настоящем разделе рассматривается только узел хода цилиндрических часов, так как остальные узлы этих часов по своему устройству не отличаются от аналогичных узлов часов с анкерным ходом независимо от калибра.

Цилиндрический ход (или спуск) относится к типу ходов с трением на покое и имеет цилиндрические поверхности покоя палет.

Этот ход состоит в основном из цилиндра и спускового колеса и встречается редко в часах устаревших конструкций.

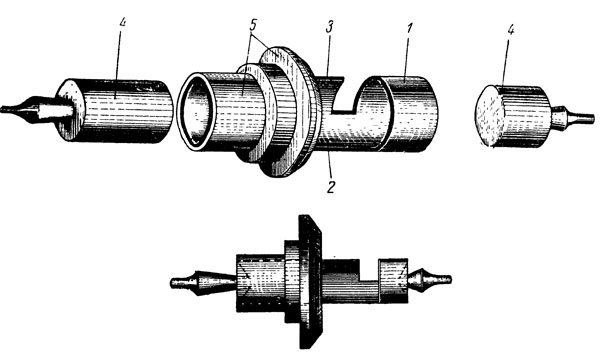

Цилиндр (рис. 163) представляет собой тщательно отшлифованную и отполированную снаружи и внутри стальную трубку с двумя вырезами, которые служат для прохода зуба цилиндрического колеса. Рабочая часть цилиндра скошена под углом и делится на входную и выходную губы. В цилиндр вставляются сверху и снизу так называемые пробки, которые имеют на концах цапфы, входящие в отверстия камней. Кроме того, на тело цилиндра насажена с двумя уступами латунная втулка. На нижнем уступе втулки установлен и приклепан баланс, а на верхний насажена колодка с волоском.

Для того чтобы амплитуда колебания цилиндра не превышала 180° (иначе зуб заскочит в разрез цилиндра с другой стороны, и часы остановятся), баланс имеет сбоку штифт, который упирается в упорный штифт внутри моста.

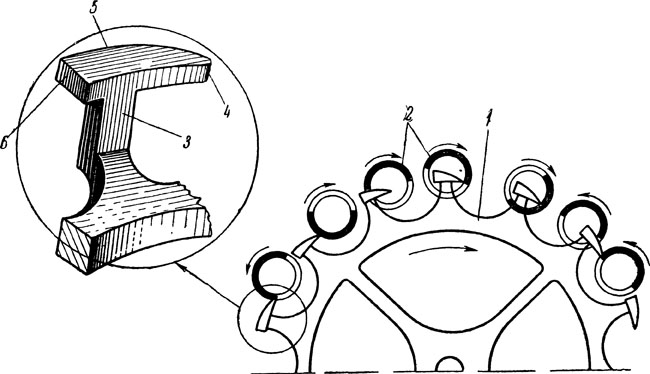

Работа цилиндрического хода заключается в следующем. Например, после того как баланс сдвинут с мертвой точки вправо, вместе с ним поворачивается и цилиндр (рис. 164). При этом острие зуба падает на покой входной губы цилиндра, а баланс и цилиндр, продолжая свой путь, поворачиваются на дополнительную дугу. Острие зуба в это время упирается в боковую поверхность цилиндра. При этом цилиндрическое колесо остается неподвижным, пока волосок, свернувшись, не остановит баланс и не повернет его назад.

Баланс, возвращаясь назад, начинает движение влево. Острие зуба продолжает упираться во внешнюю боковую поверхность цилиндра.

Цилиндр при движении поворачивается настолько, чтобы входная губа выскользнула из-под острия зуба. Цилиндрическое колесо при этом больше не удерживается на месте, а стремится повернуться, и спинка зуба скользит по импульсной поверхности входной губы цилиндра. Но так как спинка зуба от острия к пятке расширена, то баланс отбрасывается с большой силой. Баланс и вместе с ним цилиндр описывают дополнительную дугу влево.

Пятка зуба соскальзывает с кромки входной губы, и в это время острие зуба падает внутри цилиндра на покой выходной губы. Цилиндр продолжает поворачиваться, а острие зуба цилиндрического колеса упирается во внутреннюю поверхность выходной губы цилиндра. В это время вырез попадает в основание ножки зуба и цилиндрического колеса. Колесо останавливается вторично.

Дойдя до конца своей амплитуды, баланс вместе с цилиндром двигаются обратно, и в один из моментов цилиндр выскальзывает из-под острия зуба.

После этого зуб начинает двигаться и спинка его поворачивает цилиндр, проходя по импульсной поверхности выходной губы.

Как только зуб выйдет из соприкосновения с выходной губой, следующий за ним зуб упадет на покой входной губы, и вся. работа механизма цилиндрического хода начнется сначала.

Как цилиндрическое колесо, так и цилиндр очень хрупки и требуют от мастера особо осторожного обращения.

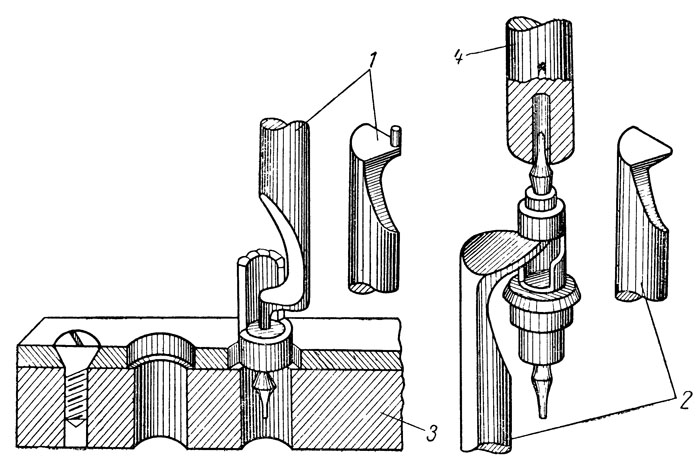

Шероховатые, плохо отполированные у пробок цилиндра цапфы и пятки необходимо отполировать или пробки заменить. Для этого нужно поставить цилиндр над отверстием наковальни и специальным пуансоном выбить пробку (рис. 165). Новую пробку запрессовывают также специальным пуансоном.

Если нижняя плоскость цилиндрического колеса трет пробку, нужно укоротить цапфу.

В некоторых случаях, когда трение происходит по верхней части цилиндрического колеса, его устраняют, передвигая и укорачивая пробки.


Одно из основных условий хорошего хода в цилиндрических часах — это полировка цилиндра. Для этого цилиндр необходимо проверить в том месте, где происходит трение между острием зуба цилиндрического колеса и цилиндром с 'наружной и внутренней сторон. Если на цилиндре заметна полоска, необходимо это место отполировать крокусом, набранным на чурку. После тщательной промывки цилиндра и колеса в бензине их необходимо размагнитить над магнитной машинкой.

Если расстояние между цилиндром и цилиндрическим колесом больше нормального, амплитуда колебания баланса будет небольшой, получится так называемый мелкий ход. Наоборот, если расстояние между цилиндром и цилиндрическим колесом меньше допустимого, амплитуда колебания баланса будет увеличена, что вызовет глубокий ход. Проверить глубину хода можно следующим образом. Поворачивают баланс в сторону выхода зуба цилиндрического колеса, при этом острие следующего зуба должно упасть недалеко от импульсной плоскости цилиндра. В некоторых часах на платине, против колонки волоска, имеются три точки и одна точка на балансе. При правильном сцеплении цилиндрического колеса с цилиндром вход и выход зуба происходит на крайних точках, против точки на балансе.

Глубину зацепления регулируют передвижением нижнего моста.

При подборке нового цилиндрического колеса необходимо, чтобы цилиндр, находясь между пяткой одного зуба и вершиной другого зуба цилиндрического колеса, имел нормальный зазор и чтобы пятка зуба цилиндрического колеса во время работы хода проходила точно против отверстия камня нижней цапфы баланса, но не больше, чем на уровне задней стенки в отверстии камня.
