ОТДЕЛЬНЫЕ ДЕТАЛИ ПЕРЕДАЧИ И РЕМОНТУАРА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ







Подсчет числа зубьев, стрелочных колес и трибов. При подборе стрелочных колес или трибов число зубьев новых колес и трибой следует устанавливать расчетом. Поскольку расчетные формулы сложны, рекомендуется вместо подсчетов руководствоваться приведенной таблицей (табл. 2).











В случае, когда необходимо подобрать одно из подциферблатных колес или триб, а у часового мастера таблицы нет, или в таблице не указано требуемое количество зубьев, то необходимые расчеты можно провести арифметическим путем. Приведем несколько примеров.






Пример 1. В стрелочном механизме отсутствует минутный триб

количество зубьев

Вексельное колесо...........24

Триб вексельного колеса.........15

Часовое колесо ......................60

Число зубьев вексельного колеса, сцепляющегося с минутным трибом, нужно разделить на 3, т. е. 24:3 = 8 зубьев в минутном трибе, где 3 — передаточное отношение между искомым трибом и вексельным колесом.




Пример 2. В стрелочном механизме нет вексельного колеса.
количество зубьев

Триб вексельного колеса.........8

Часовое колесо............32

Минутный триб............12

Число зубьев минутного триба нужно умножить на 3, т. е. 12 X Х3 = 36 зубьев в вексельном колесе.
Пример 3. В стрелочном механизме нет триба вексельного колеса.

количество зубьев

Минутный триб............9

Вексельное колесо...........27

Часовое колесо ........................40

Число зубьев часового колеса разделить на 4, т. е. 40:4=10 зубьев в трибе вексельного колеса, где 4 — передаточное отношение между вексельным трибом и часовым колесом.


Пример 4. В стрелочном механизме нет часового колеса.

количество зубьев

Минутный триб............9

Вексельное колесо...........27

Триб вексельного колеса.........7

Число зубьев в трибе вексельного колеса умножить на 4, т. е. 7X4 — 28 зубьев в часовом колесе.

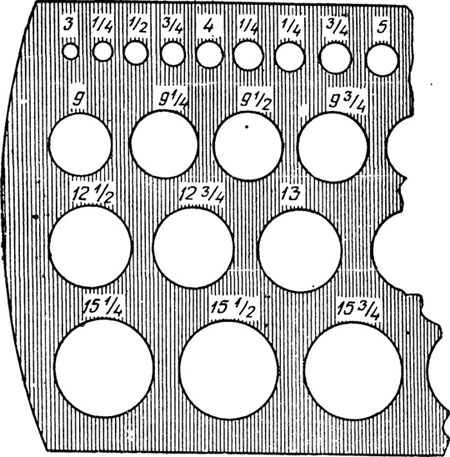

Во всех случаях при подборе новых стрелочных колес или трибов необходимо определять и их диаметр с помощью штангенциркуля, миниметра или калибра для колес (рис. 116).









Рис. 116. Калибр для подбора колес
