ДЕТАЛИ УЗЛА БАЛАНСА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Погнутость цапфы оси. Ее выравнивают специальными пинцетами (рис. 96). При этом нельзя гнуть цапфу в обратную сторону, а следует слегка сдавливать ее пинцетами, сжимая и разжимая их несколько раз, пока цапфа не выровняется. После выравнивания цапфу нужно обязательно отполировать на цапф-машине.

Рис. 96. Пинцет для выравнивания цапф

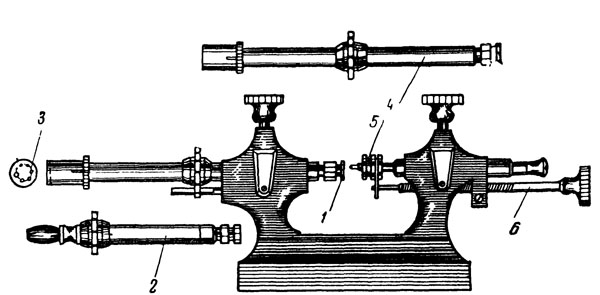

Вставка цапфы. Под поломкой оси подразумевается чаще всего поломка в балансе или трибе нижней или верхней цапфы или обеих цапф. При отсутствии новой оси или триба можно вставить только цапфу. Ту часть оси или триба, в которую нужно поставить цапфу, вставляют в трубку из красной меди и подогревают до красна для отпуска, затем точильным камнем на месте сверления отверстия для цапфы делают небольшую плоскость. Отверстие сверлят на специальной сверлильной машинке (рис. 97). Деталь в центры машинки должна вставляться сравнительно свободно, но без излишнего качания. Перед сверлением подбирают спицу сверлильной машинки так, чтобы уступ оси слегка входил во внутренний конус.



Во время сверления не нужно сильно нажимать на сверло, особенно вначале, так как при этом сверло или уйдет в сторону от центра, или затупится, загортует место сверления и не будет сверлить.

В начале сверления ролик с закрепленной на нем деталью вращают медленно, и только когда сверло немного углубится, вращение можно ускорить.

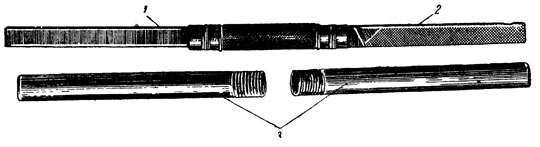

Во время сверления сверло рекомендуется поворачивать вокруг своей оси, что способствует выходу стружек из отверстия и предуком и полировка вороиилом (рис. 99). В спице цапф-мащины имеется несколько канавок различной глубины. Цапфу укладывают в одну из них так, чтобы она выступала лемного выше верхней плоскости спицы.

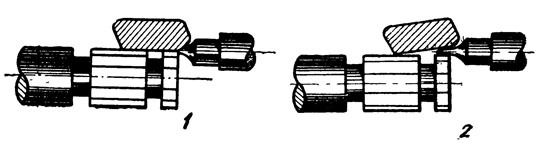

На рис. 100 показано правильное положение цапфы в канавке спицы и неправильное, где цапфа выступает значительно выше плоскости спицы. В последнем случае возникает опасность выпада детали, кроме того, противоположная цапфа в задней спице может сломаться.


Доводят цапфу на цапф-маишне не спеша. Мастер слегка на-, жимает на цапфу в тот момент, когда он поворачивает баланс на себя при движении бархатного напильника от себя.

При окончательной доводке цапфы необходимо проверять ее по отверстию в камне, чтобы не сделать цапфу тоньше требуемого размера.

После окончательной доводки определяют высоту цапфы. Если цапфа окажется длинной, ее укорачивают точильным камнем, смазанным маслом: при этом пятку цапфы делают овальной и отполировывают воронилом.

Рис. 100. Положение цапф на спине цапф-машины:
1 — правильное; 2 — неправильное
