ДЕТАЛИ УЗЛА БАЛАНСА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Эллипс. Качающийся или криво посаженный эллипс необходимо выровнять и закрепить шеллаком. Для этой операции необходимо нагреть щипцы, сделанные из проволоки красной меди. При большой опытности эту операцию можно проводить, не снимая спирали и моста (рис. 108).


Между рожками вилки и эллипсом должен быть небольшой зазор, но такой, чтобы эллипс проходил без всякого трения. Если же зазор большой, то и диаметр эллипса должен быть соответственно больше. Кроме того, эллипс не должен сидеть глубока в пазу вилки.

Если у мастера нет нового эллипса, его можно изготовить: при стальной анкерной вилке — из нагартованной латуни, а при латунной — из стали-серебрянки. Для изготовления эллипса из стали-серебрянки следует отпустить серебрянку до желтого или светло-синего цвета.

Шлифуя эллипс на камне, придают ему нужную форму.

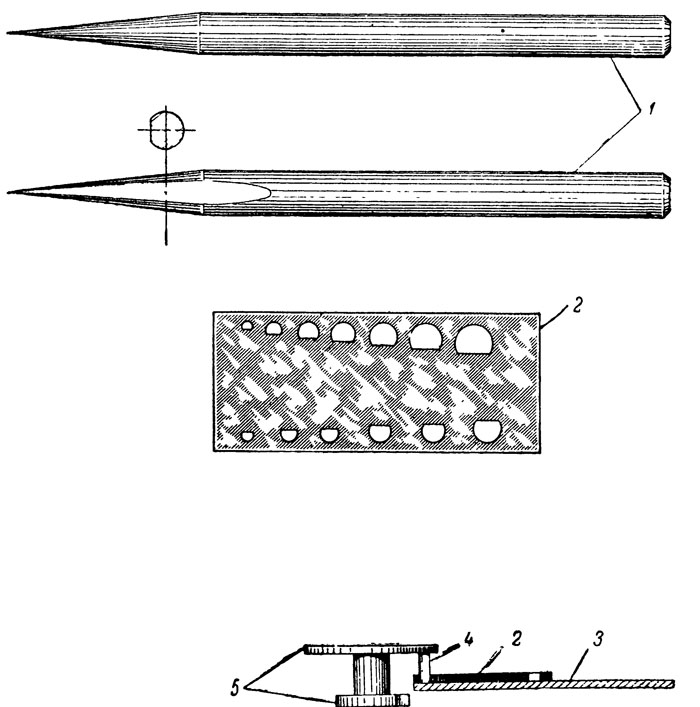

Далее эллипс полируют крокусом и подгоняют как по отверстию в ролике, так и по рожкам вилки. Затем ножовкой надрезают полученный фасонный пруток с двух сторон так, чтобы после изготовления эллипса его можно было бы легко отломать. После этого закаляют эллипс в масле (чтобы не появилась окалина до закалки эллипс смазывают мыльной пеной), потом снова полируют крокусом и, придерживая пинцетом рабочую часть эллипса, отламывают лишний металл и зачищают оставшиеся на эллипсе заусенцы бархатным напильником. Готовый эллипс укрепляют на ролике и проклеивают шеллаком. Эллипс должен плотно входить в отверстие ролика. Чтобы было удобнее вставлять эллипс, мастер может сделать соответствующий инструмент. Для этого нужно коническим пуансоном в тонкой металлической пластинке пробить ряд эллипсообразных отверстий, предварительно засверлив их (рис. 109).

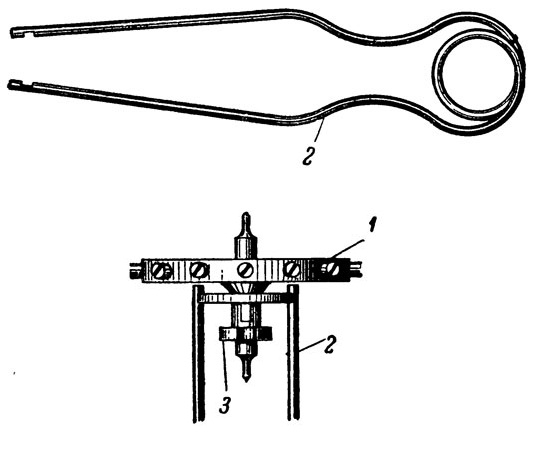

Рис. 108. Приспособление для закрепления шеллаком двойного ролика и эллипса:
1 — баланс; 2 — щипцы; 3 — двойной ролик


Отверстия в пластинке должны находиться ближе к краям так, чтобы предохранительный ролик любого размера свободно проходил по наружной стороне пластинки. Размеры этих отверстий; должны соответствовать применяемым в практике эллипсам. При этом не эллипс вставляют в отверстие ролика, а, наоборот, ролик: надевают на эллипс и затем эллипс закрепляют шеллаком.

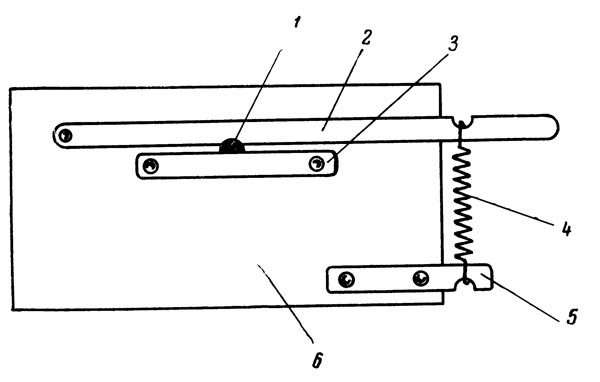

Применяется и другое приспособление для вставки эллипса* без баланса (рис. 110). Для этого берут металлическую планку" длиной 50 мм и шириной 30 мм, к которой приклепывают три металлические пластинки (их лучше изготовлять из пружины карманных часов). В первой пластинке пропиливают паз, который' будет удерживать эллипс в приспособлении. Верхнюю пластинку следует приклепать одной заклепкой, под головку которой подложить шайбу. Пластинка должна двигаться по планке без зазора. Вторую пластинку приклепывают наглухо рядом с верхней,, в пазу которой и зажимается эллипс.

Третью пластинку приклепывают внизу для крепления пружины. Пружину навивают из тонкой струны; она не должна сильно зажимать эллипс, так как последний может выскользнуть из приспособления.

На указанном приспособлении ролик также надевают на эллипс.
