ДЕТАЛИ ХОДА ЧАСОВ И ИХ ВЗАИМОДЕЙСТВИЕ С БАЛАНСОМ

Остановка на покое

 После прохождения анкерной вилкой потерянного пути в момент притягивания вилки к ограничительному штифту баланс свободно пробегает свой путь (отсюда и название— свободный анкерный ход). Пока баланс проходит дополнительную дугу и возвращается обратно, весь механизм часов неподвижен, в том числе стоит и ходовое колесо, упираясь зубом в плоскость покоя палеты.


Схема действия анкерного хода. Действие свободного анкерного хода можно разделить на четыре последовательных момента (рис. 22):

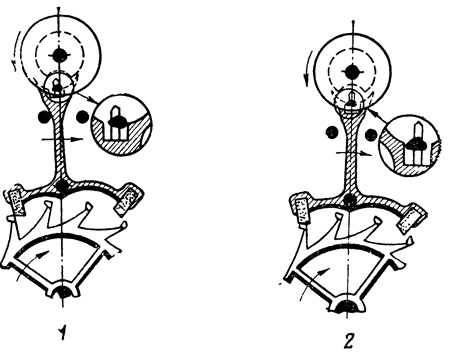

Рис. 22. Освобождение палеты из-под зуба ходового колеса и угол подъема:
1 — момент удара эллипса о рожок вилки; 2 — удар противоположного рожка по эллипсу

1) баланс возвращается назад, и эллипс ударяется о рожок анкерной вилки, начиная освобождать палету из-под зуба ходового колеса;

2) зуб ходового ;колеса, сойдя с плоскости покоя, переходит на импульсную плоскость палеты и давит на нее, вследствие чего другой рожок вилки ударяется об эллипс (при начале импульса) — начинается дуга подъема баланса; баланс опять получил большую скорость для движения и компенсировал частичную потерю скорости во время первого удара эллипса о рожок вилки;

3) впереди идущий зуб ходового колеса падает на покой выходной палеты; баланс проходит дополнительную дугу (рис. 23), т. е. происходит потеря связи баланса с анкерной вилкой — начало свободного колебания баланса.

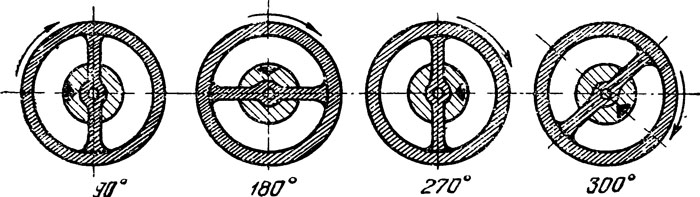

Одновременно анкерная вилка, пройдя потерянный путь, притягивается к ограничительному штифту и около него удерживается. В это время весь механизм часов находится без движения и только баланс, неся на себе двойной ролик с эллипсом и спираль, находится в движении, пробегая вокруг своей оси 270° от положения равновесия баланса. Путь баланса показан на рис. 24.

Положение равновесия баланса — это момент, когда анкерная вилка стоит точно посередине между ограничительными штифтами и зубья ходового колеса совершенно не давят на палеты анкерной вилки, так как в это время волосок находится в ненатянутом состоянии (часы не заведены).

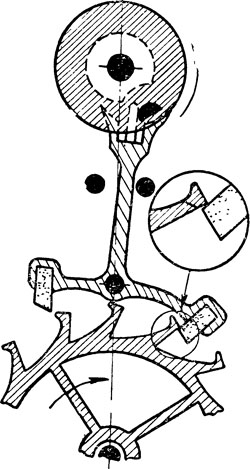

Рис. 23. Дополнительная дуга

Потерянный путь существует в часовых механизмах для компенсации следующих погрешностей: ходовое колесо

выполнено неточно, например оно бьет, так как посажено на триб эксцентрично, его зубья имеют погрешность или загустело масло на импульсной плоскости зубьев колеса или палеты; зуб ходового колеса может задержаться на палете, и часы остановятся.

Однако при наличии потерянного пути вилка после падения зуба не сразу упирается в ограничительный штифт, а проходит некоторый так называемый потерянный путь. Угол потерянного пути равен от 1/3 до 1/4 полного угла покоя на палете.
