ОПОРЫ БАЛАНСА ЧАСОВ

Ось баланса и камни. Внутри баланса находится плоская стальная перекладина (филигрань). В отверстие, находящееся в центре перекладины, запрессована ось баланса, которая поворачивается на цапфах, входящих в отверстия платины и моста или в подшипники из камня. Ось баланса имеет сложную конфигурацию для посадок различных деталей (рис. 7).

Цапфы оси баланса работают в камневых опорах. Камни запрессованы в отверстия платины и моста.

В некоторых устаревших конструкциях камни крепятся шато-нами. Шатон (рис. 8)—латунная оправа с закрепленным в ней камнем, которая плотно вставлена в отверстие платины или моста и закреплена винтом. Камни запрессованы и камни в шатенах могут перемещаться вверх и вниз для установления правильного вертикального зазора оси баланса.

Материалом для камня служат минералы: искусственные (синтетические)— рубин, сапфир и природные — агат, гранат; в особо ответственных случаях применяют алмаз. Лучший, наиболее твердый, хорошо полируемый материал для камней — искусственный рубин.

Камни должны быть обработаны с очень большой точностью. Допуск по наружному диаметру и высоте равен 0,01—0,02 мм, допуск по диаметру отверстия исчисляется несколькими микронами (1 микрон = 0,001 мм).

Сам по себе камень стоит недорого, но ценность часов, работающих на камнях, возрастает во много раз. Часы, в которых вместо камней применены латунные втулки или футора (т. е. отверстие для цапф оси не имеет камней) работают намного хуже, так как латунь не поддается хорошей полировке. Такие часы быстро разрабатываются, тем самым ухудшается их качество, и они преждевременно выходят из строя.








Рис. 7 Ось баланса:
1 — уступ для посадки баланса; 2 — уступ для посадки колодки волоска; 3 — уступ для посадки двойного ролика; 4 — шейки оси; 5 — цапфы

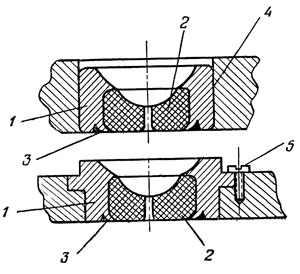

Рис. 8. Шатоны:
1—латунная оправка (бушон); 2 — камень; 3 — закрепление камня с закаткой в бушон; 4 — запрессовка шатона в мост; 5 — закрепление шатона винтом









Накладки и накладные камни. Для облегчения работы баланса и уменьшения трения концы цапф осей (пятки), выходящие наружу из отверстия сквозного камня, упираются в накладные камни — подпятники (рис. 9), закрепленные в накладках. Нижняя и верхняя накладки с накладными камнями прикреплены винтами к платине и мосту баланса.

Формы накладок показаны на рис. 10.

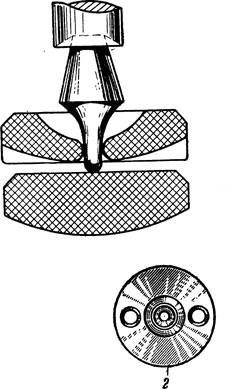

Рис. 9. Цапфа оси баланса, упирающаяся в накладной камень

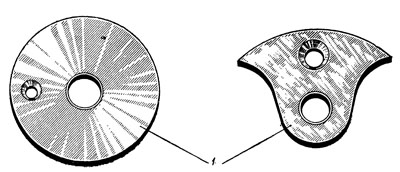

Рис. 10. Формы накладок:
1 — нижние накладки без камня; 2 — верхняя накладка с камнем
