Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 4





2007 Crossfire 800 EFI

11

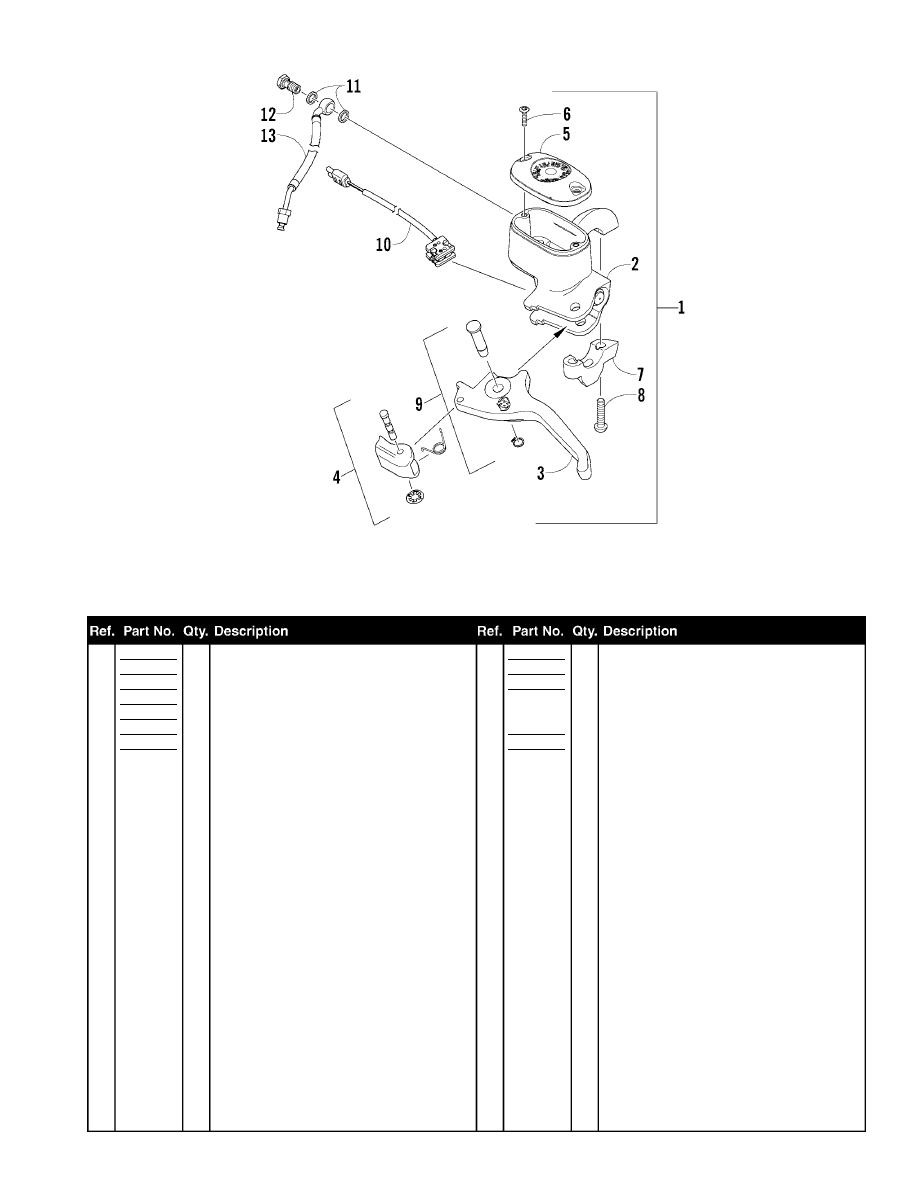

HYDRAULIC BRAKE CONTROL ASSEMBLY

0740-889 *Not Illustrated

1 1602-930

1

Brake Assembly (inc. 2-10)

2 1602-929

1

‹ Master Cylinder - Assembly

3 1602-931

1

‹ Lever, Brake (inc. 4)

4 1602-932

1

‹ ‹ Lock, Brake Lever - Kit

5 1602-933

1

‹ Cover, Reservoir

6 1602-934

2

‹ Screw, Reservoir Cover - Kit

7 1602-935

1

‹ Clamp, Brake

8 1602-936

2

‹ Screw, Brake Clamp - Kit

9 1602-937

1

‹ Pin, Brake Lever - Kit

10 1602-938

1

‹ Switch, Brake

11 0423-178

2

Washer, Crush

12 0423-413

1

Bolt, Banjo-Fitting

13 2602-009

1

Brakeline, Hydraulic

* 0436-908 AR Fluid, Brake - Synthetic Race - 12 oz

2007 Crossfire 800 EFI

12

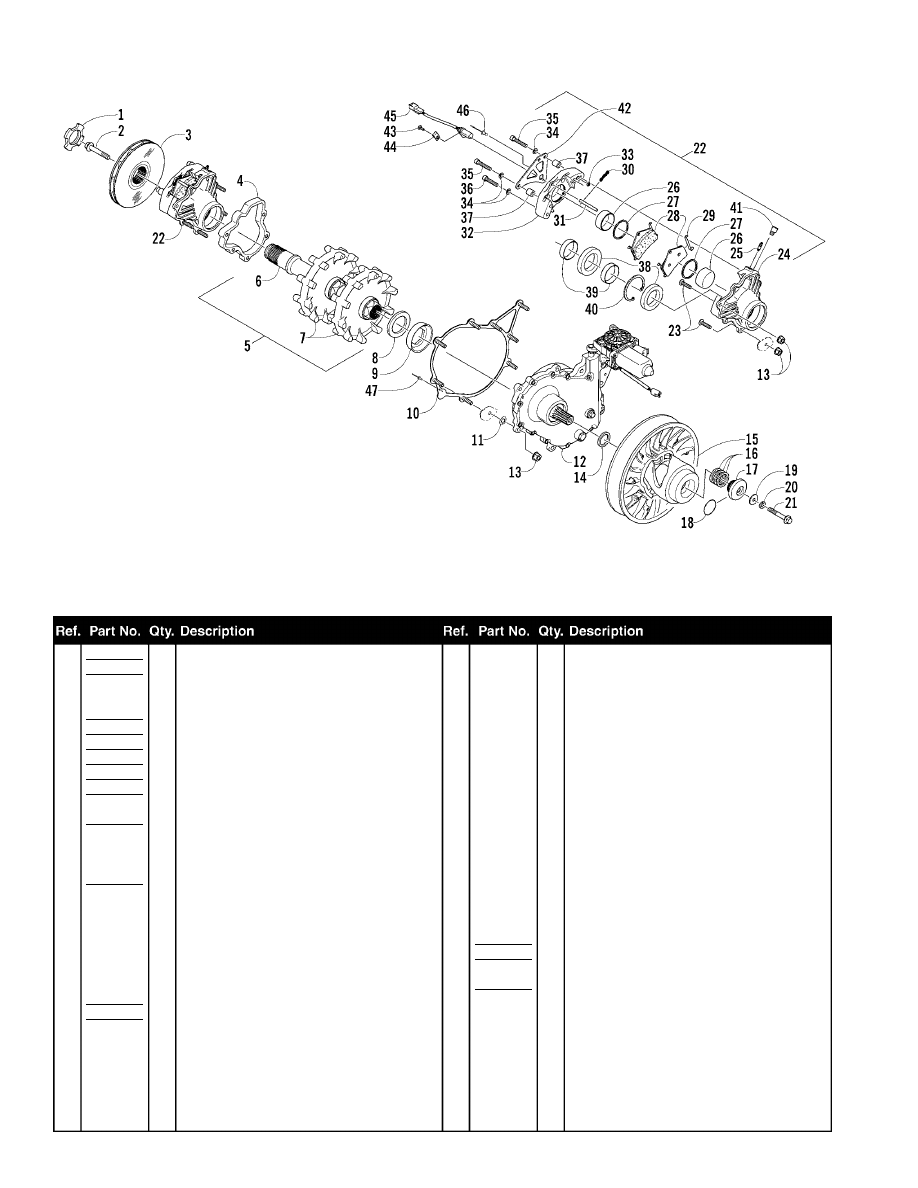

DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES

0741-620 *Not a Service Part **Optional

1 1602-957

1

Nut, Retaining

2 1623-461

1

Screw, Cap

3 1602-656

1

Disc, Brake

4 1602-497

1

Spacer, Brake Caliper

5 0728-165

1

Track, Drive - Assembly (inc. 6-7)

6 0702-880

1

‹ Driveshaft

7 1602-783

2

‹ Sprocket, Drive

8 2602-065

1

Spacer

9 1602-984

1

Seal

10 0702-882

1

Plate, Mounting - Gearcase

11 1623-355

8

Nut, Push

12 0702-936

1

Gearcase Assembly

13 8047-426 13 Nut, Lock
14 0648-442 AR Washer

0648-443 AR Washer

15 0726-237

1

Clutch, Driven

16 0648-714 AR Washer

0648-715 AR Washer
0648-716 AR Washer

17 0648-762

1

Adjuster, Sheave

18 0648-441

1

O-Ring

19 8050-277

1

Washer

20 8051-272

1

Washer, Lock

21 1623-572

1

Screw, Cap

22 2602-010

1

Caliper, Brake - Assembly (inc. 23-41)

23 1623-360

5

‹ Bolt, Carriage - Ribbed

24

*

1

‹ Housing

25 1602-458

1

‹ Fitting, Bleed

26 1602-461

2

‹ Piston

27 1602-669

2

‹ O-Ring

28 0702-563

1

‹ Pad, Brake - Set (inc. 29-30)

29 1602-466

4

‹ ‹ Clip, Anti-Rattle

30 1602-467

1

‹ ‹ Clip, Hairpin

31 1602-464

1

‹ Pin, Retaining - Brake Pad

32

*

1

‹ Housing

33 0602-729

1

‹ O-Ring, Housing

34 0402-165

4

‹ Washer

35 1602-671

2

‹ Screw, Cap

36 1602-670

2

‹ Screw, Cap

37 1602-515

2

‹ Spacer, Speedometer Bracket

38 1602-462

2

‹ Bearing

39 1602-463

2

‹ Sleeve, Driveshaft

40 1602-456

1

‹ Ring, Retaining

41 0602-590

1

‹ Fitting, Adapter

42 4606-309

1

Plate, Mounting - Speedometer Sensor

43 1623-641

1

Screw, Machine

44 1623-676

1

Clamp, Speedometer Sensor

45 0630-207

1

Sensor, Speedometer

46 8060-602

1

Rivet

47 8060-486

1

Rivet**

2007 Crossfire 800 EFI

13

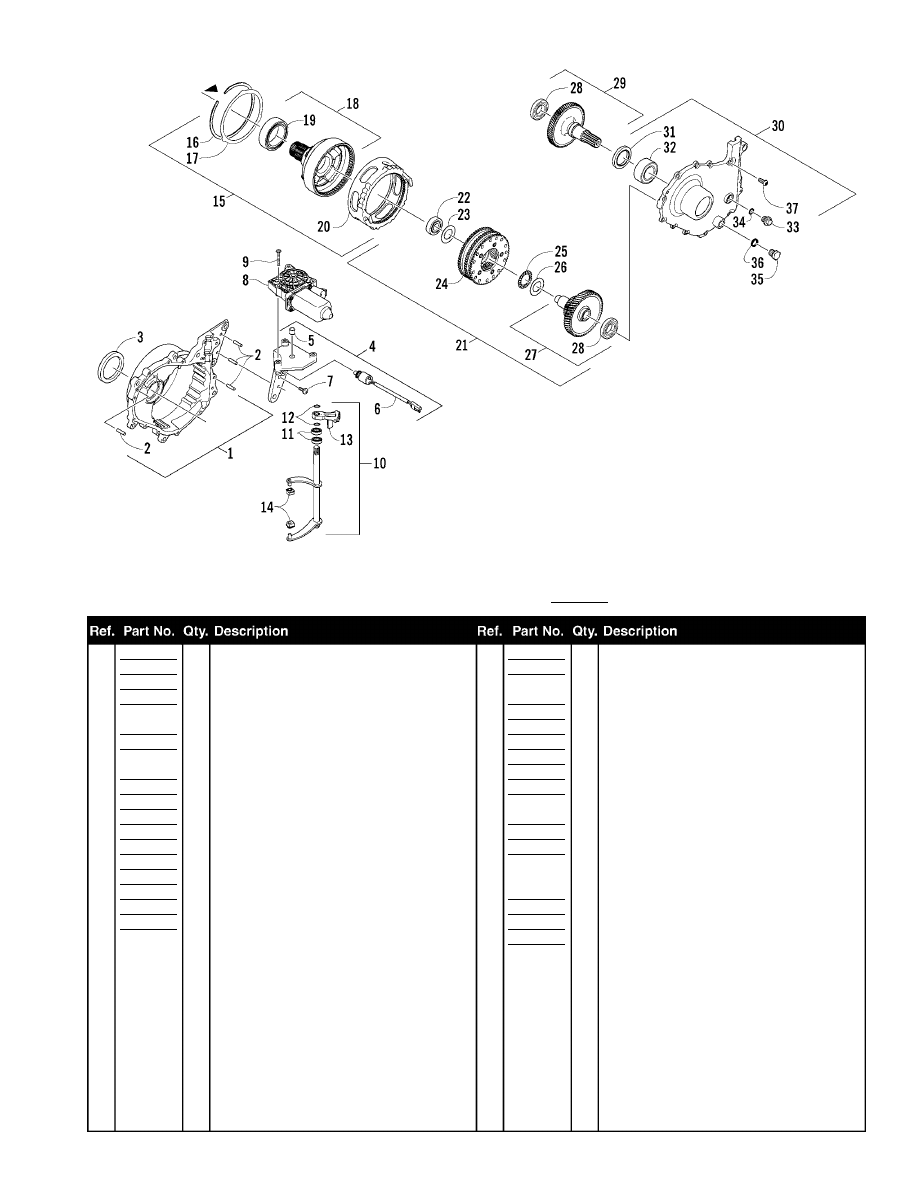

GEARCASE ASSEMBLY

(Complete Gearcase Assembly p/n 0702-936)

0741-621 *Not a Service Part **Not Illustrated

1 0702-889

1

Gearcase (inc. 2-3)

2 1602-915

4

‹ Pin, Dowel

3 2602-067

1

‹ Seal, Oil

4 0702-891

1

Bracket, Mounting - Reverse Actuator

(inc. 5-6)

5 1602-916

1

‹ Bearing

6 0630-228

1

‹ Switch, Alarm

7 0423-538

1

Screw Machine

8 0630-220

1

Actuator, Reverse

9 8468-536

3

Screw, Machine

10 0702-875

1

Fork, Shift - Assembly (inc. 11-13)

11 2602-013

2

‹ Seal, Oil

12 2602-057

2

‹ Ring, Retaining

13 2602-007

1

‹ Arm, Shift Fork

14 1602-847

2

Block, Slider

15 0702-910

1

Slider - Assembly (inc. 16-20)

16 2602-040

1

‹ Ring, Retaining

17 2602-064

1

‹ Washer, Thrust

18 0702-758

1

‹ Shaft, Output (inc. 19)

19

*

1

‹ ‹ Bearing

20 2602-063

1

‹ Slider

21 0702-848

1

Gear, Transfer - 60/34T - Assembly

(inc. 22-27 and one No. 28)

22 1602-842

1

‹ Bearing

23 2602-058

1

‹ Washer, Spacer

24 0702-867

1

‹ Gear, Planetary - Assembly

25 1602-840

1

‹ Bearing, Thrust

26 1602-841

1

‹ Washer, Thrust

27 0702-847

1

‹ Gear, Transfer (inc. one No. 28)

28 1602-981

2

‹ ‹ Bearing

29 0702-691

1

Shaft, Input - 60T (inc. one No. 28)

30 0702-934

1

Cover, Gearcase (inc. 31-36)

31 1602-875

1

‹ Seal, Oil

32 1602-982

1

‹ Bearing

33 0623-293

1

‹ Plug, Gearcase

34 1602-213

1

‹ O-Ring

35 0812-006

1

‹ Plug, Drain - Magnetic

36 0830-017

1

‹ Gasket, Metal

37 1623-683 13 Screw, Machine

** 4639-628 AR Fluid, Gearcase - 12 oz

2007 Crossfire 800 EFI

14

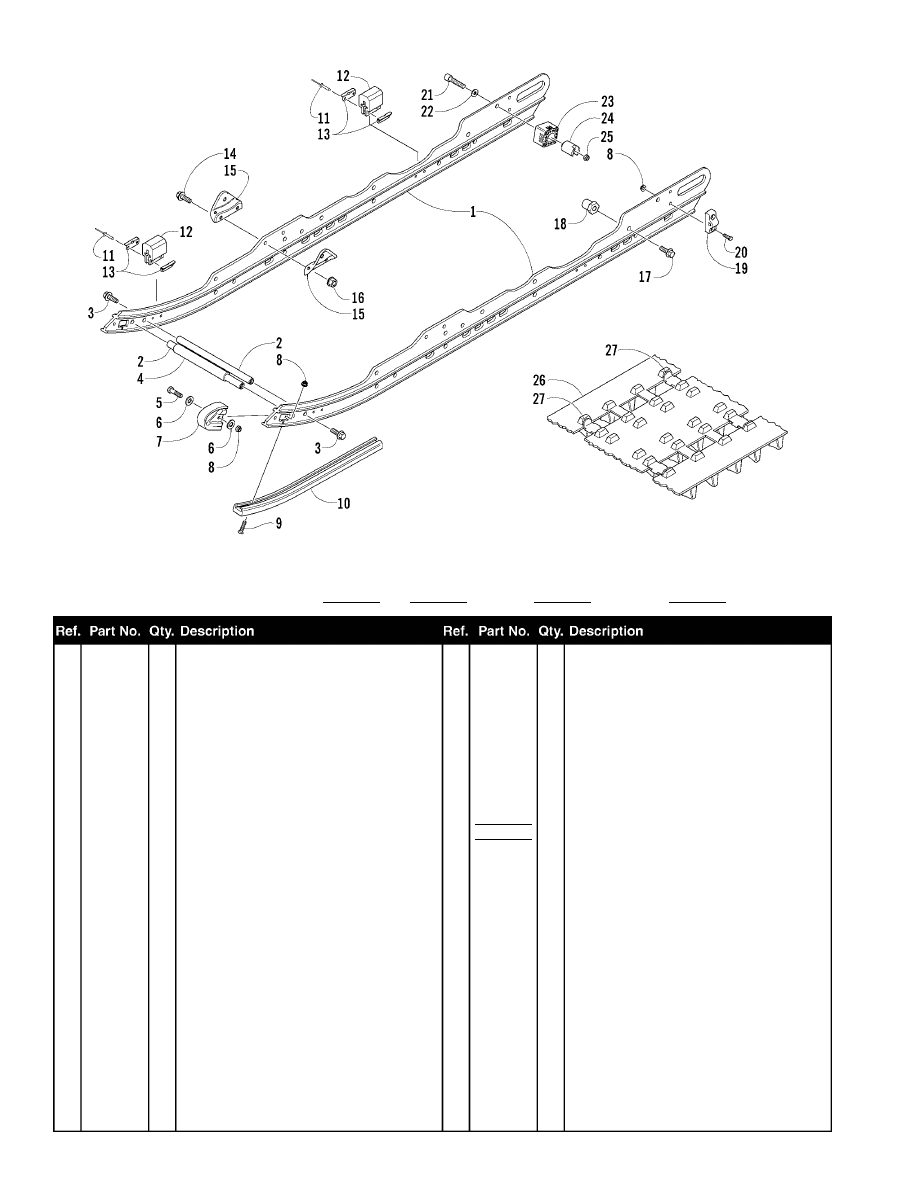

SLIDE RAIL AND TRACK ASSEMBLY

(Complete Skid Frame Assembly p/n 7999-235; p/n 7999-238 Black; p/n 7999-236 Orange; p/n 7999-237 Sno Pro)

0741-622

1 3604-009

2

Rail, Formed

2 0604-930

2

Axle, Inner

3 1623-248

4

Screw, Cap

4 2604-281

1

Spacer

5 8002-043

2

Screw, Cap

6 8050-217

4

Washer

7 2604-842

2

End Cap, Slide Rail

8 8047-366

8

Nut, Lock

9 0123-859

2

Screw, Machine

10 2604-257

2

Wearstrip, Slide Rail

11 8060-633

8

Rivet, Blind

12 0604-918

4

Pad, Shock

13 0604-967

8

Bracket, Retaining

14 8020-132

4

Screw, Cap

15 2604-593

4

Bracket, Mounting - Front Arm

16 8047-426

4

Nut, Lock

17 1623-427

2

Screw, Cap

18 2604-562

2

Bushing, Stop - Rear Arm

19 0704-352

2

Adjuster, Track

20 8002-042

4

Screw, Cap

21 8005-676

2

Screw, Cap

22 0623-044

2

Washer

23 2604-860

2

Block, Rear Arm Coupler

24 2604-046

2

Bushing, Rear Arm Coupler

25 8041-486

2

Nut, Lock

26 1602-997

1

Track Assembly (inc. 27)

27 2602-037 36 ‹ Clip, Guide
