Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 1





ARCTIC CAT

SHARE OUR PASSION.

Illustrated Parts Manual

20072

0

0

7

Model Number S2007CFH36USG

Model Number S2007CFH36USB

Model Number S2007CFH36USO

Model Number S2007CFHSPUSO (Sno Pro)

Model Number S2007CFHSPOSO (Sno Pro) - International

Crossfire  800 EFI

TM

TM

„ NOTE: The illustrations used in this Parts Manual are for reference to replacement part numbers only and are not to
be used for assembly. For assembly procedures, use an Arctic Cat Service Manual. Underlined part numbers are new
for the 2007 model year.

2006 Arctic Cat Inc.

Printed September 2006

®™ Trademarks of Arctic Cat Inc., Thief River Falls, MN 56701

TABLE OF CONTENTS

2007 Crossfire 800 EFI

(Model No. S2007CFH36USG)

(Model No. S2007CFHSPUSO) - (Sno Pro)

(Model No. S2007CFH36USB)

(Model No. S2007CFHSPOSO) - (Sno Pro) - International

(Model No. S2007CFH36USO)

SKI AND SPINDLE ASSEMBLY ................................................................................................................................................... 1
SKI AND SPINDLE ASSEMBLY (Sno Pro)  .................................................................................................................................. 2
A-ARM ASSEMBLY  ......................................................................................................................................................................3
SHOCK ABSORBER AND SWAY BAR ASSEMBLY  ................................................................................................................... 4
SHOCK ABSORBER AND SWAY BAR ASSEMBLY (Sno Pro) ................................................................................................... 5
FRONT SUSPENSION SHOCK ABSORBER  .............................................................................................................................. 6
FRONT SUSPENSION SHOCK ABSORBER (Sno Pro) .............................................................................................................. 7
STEERING POST ASSEMBLY  .................................................................................................................................................... 8
TIE ROD ASSEMBLY  ................................................................................................................................................................... 9
HANDLEBAR AND CONTROLS  ................................................................................................................................................ 10
HYDRAULIC BRAKE CONTROL ASSEMBLY  ........................................................................................................................... 11
DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES ................................................................................................................... 12
GEARCASE ASSEMBLY ............................................................................................................................................................ 13
SLIDE RAIL AND TRACK ASSEMBLY  ...................................................................................................................................... 14
IDLER WHEEL ASSEMBLY  ....................................................................................................................................................... 15
REAR SUSPENSION FRONT ARM ASSEMBLY ....................................................................................................................... 16
REAR SUSPENSION FRONT ARM ASSEMBLY (Sno Pro)  ...................................................................................................... 17
REAR SUSPENSION FRONT ARM SHOCK ABSORBER ........................................................................................................ 18
REAR SUSPENSION FRONT ARM SHOCK ABSORBER (Sno Pro) ........................................................................................ 19
REAR SUSPENSION REAR ARM ASSEMBLY  ......................................................................................................................... 20
REAR SUSPENSION REAR ARM ASSEMBLY (Sno Pro) ......................................................................................................... 21
REAR SUSPENSION REAR ARM SHOCK ABSORBER ........................................................................................................... 22
REAR SUSPENSION REAR ARM SHOCK ABSORBER (Sno Pro)  .......................................................................................... 23
FRONT FRAME AND FOOTREST ASSEMBLY  ........................................................................................................................ 24
HOOD AND WINDSHIELD ASSEMBLY ..................................................................................................................................... 25
HOOD AND WINDSHIELD ASSEMBLY (Sno Pro)  .................................................................................................................... 26
HEADLIGHT, INSTRUMENTS, AND WIRING ASSEMBLIES .................................................................................................... 27
CONSOLE AND SWITCH ASSEMBLY  ...................................................................................................................................... 28
BELLY PAN ASSEMBLY  ............................................................................................................................................................ 29
BELLY PAN ASSEMBLY (Sno Pro) ............................................................................................................................................ 30
BELT GUARD ASSEMBLY ......................................................................................................................................................... 31
GAS TANK ASSEMBLY  ............................................................................................................................................................. 32
FUEL PUMP ASSEMBLY  ........................................................................................................................................................... 33
SEAT ASSEMBLY  ...................................................................................................................................................................... 34
SEAT ASSEMBLY (Sno Pro) ...................................................................................................................................................... 35
TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY ........................................................................................................  36
TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY (Sno Pro) ........................................................................................ 37
COOLING ASSEMBLY  ............................................................................................................................................................... 38
ENGINE AND RELATED PARTS  ............................................................................................................................................... 39
EXHAUST ASSEMBLY ............................................................................................................................................................... 40
AIR INTAKE ASSEMBLY ............................................................................................................................................................ 41
AIR SILENCER ASSEMBLY ....................................................................................................................................................... 42
OIL TANK ASSEMBLY  ............................................................................................................................................................... 43
DRIVE CLUTCH  ......................................................................................................................................................................... 44
DRIVEN CLUTCH ....................................................................................................................................................................... 45
CYLINDER AND HEAD ASSEMBLY .......................................................................................................................................... 46
CRANKCASE ASSEMBLY  ......................................................................................................................................................... 47
PISTON AND CRANKSHAFT ..................................................................................................................................................... 48
REED VALVE ASSEMBLY  ......................................................................................................................................................... 49
THROTTLE BODY ASSEMBLY  ................................................................................................................................................. 50
OIL PUMP ................................................................................................................................................................................... 51
WATER PUMP/WATER MANIFOLD  .......................................................................................................................................... 52
RECOIL STARTER ..................................................................................................................................................................... 53
MAGNETO ..................................................................................................................................................................................54
ELECTRICAL .............................................................................................................................................................................. 55
SERVOMOTOR ASSEMBLY ...................................................................................................................................................... 56
RELATED ITEMS ......................................................................................................................................................... Back Cover

2007 Crossfire 800 EFI

1

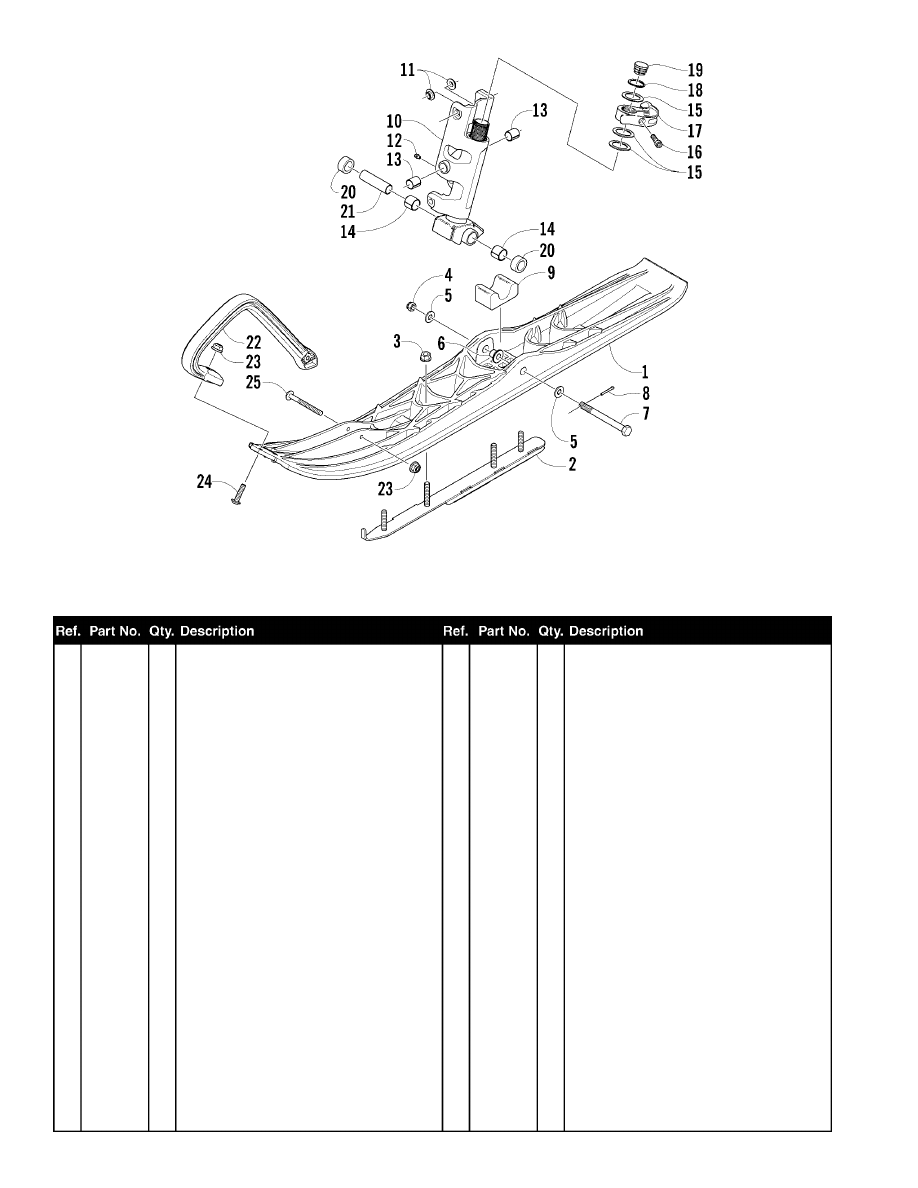

SKI AND SPINDLE ASSEMBLY

0741-608

1 2603-599

2

Ski, Plastic - Black

2 2603-456

1

Wearbar - Right

2603-457

1

Wearbar - Left

3 8047-486

8

Nut, Lock

4 0123-296

2

Nut, Lock

5 0623-728

4

Washer

6 2603-397

4

Insert, Ski

7 0623-776

2

Screw, Cap

8 0123-458

2

Pin, Cotter

9 2603-553

2

Damper, Ski

10 1703-630

1

Spindle, Steering - Right - Platinum

(inc. 11-18)

1703-631

1

Spindle, Steering - Left - Platinum

(inc. 11-18)

11 0603-647

4

‹ Insert, Spindle

12 1623-010

2

‹ Fitting, Grease

13 0603-083

4

‹ Bearing

14 0603-158

4

‹ Bearing

15 1603-203

6

‹ Washer, Thrust

16 8005-584

2

‹ Screw, Cap

17 1703-413

2

‹ Arm, Steering

18 0623-796

2

‹ Ring, Retaining

19 0623-831

2

Cap, Spindle

20 1603-908

4

Spacer

21 2603-548

2

Axle, Spindle

22 7611-060

2

Decal, “AWS” - Spindle - Green

7611-254

2

Decal, “AWS” - Spindle - Yellow (Black)

(Orange)

23 2603-598

2

Handle, Plastic - Black

24 8047-366

4

Nut, Lock

25 8017-582

2

Screw, Cap

26 8017-587

2

Screw, Cap

2007 Crossfire 800 EFI

2

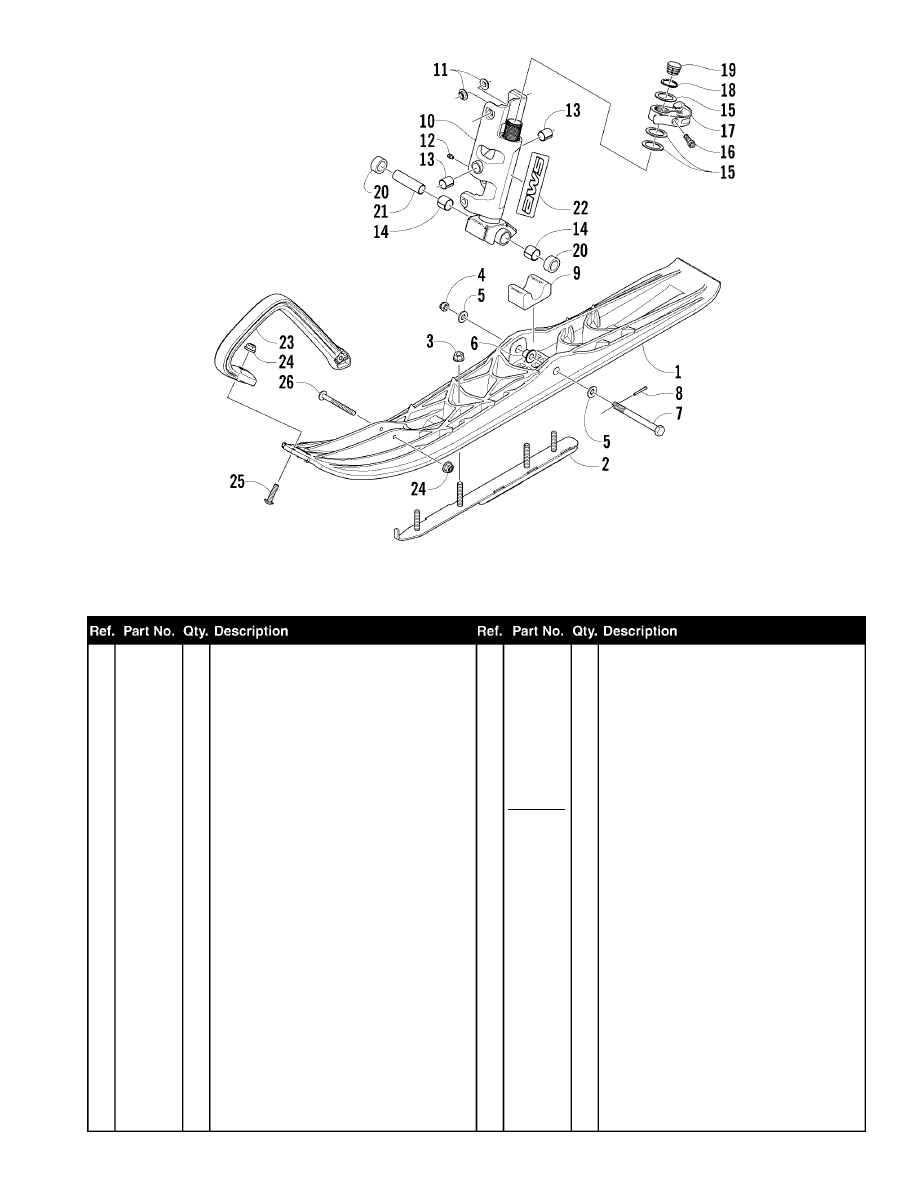

SKI AND SPINDLE ASSEMBLY (Sno Pro)

0742-182

1 2603-599

2

Ski, Plastic - Black

2 2603-456

1

Wearbar - Right

2603-457

1

Wearbar - Left

3 8047-486

8

Nut, Lock

4 0123-296

2

Nut, Lock

5 0623-728

4

Washer

6 2603-397

4

Insert, Ski

7 0623-776

2

Screw, Cap

8 0123-458

2

Pin, Cotter

9 2603-553

2

Damper, Ski

10 1703-630

1

Spindle, Steering - Right - Platinum

(inc. 11-18)

1703-631

1

Spindle, Steering - Left - Platinum

(inc. 11-18)

11 0603-647

4

‹ Insert, Spindle

12 1623-010

2

‹ Fitting, Grease

13 0603-083

4

‹ Bearing

14 0603-158

4

‹ Bearing

15 1603-203

6

‹ Washer, Thrust

16 8005-584

2

‹ Screw, Cap

17 1703-413

2

‹ Arm, Steering

18 0623-796

2

‹ Ring, Retaining

19 0623-831

2

Cap, Spindle

20 1603-908

4

Spacer

21 2603-548

2

Axle, Spindle

22 2603-598

2

Handle, Plastic - Black

23 8047-366

4

Nut, Lock

24 8017-582

2

Screw, Cap

25 8017-587

2

Screw, Cap
