Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 2





2007 Crossfire 800 EFI

3

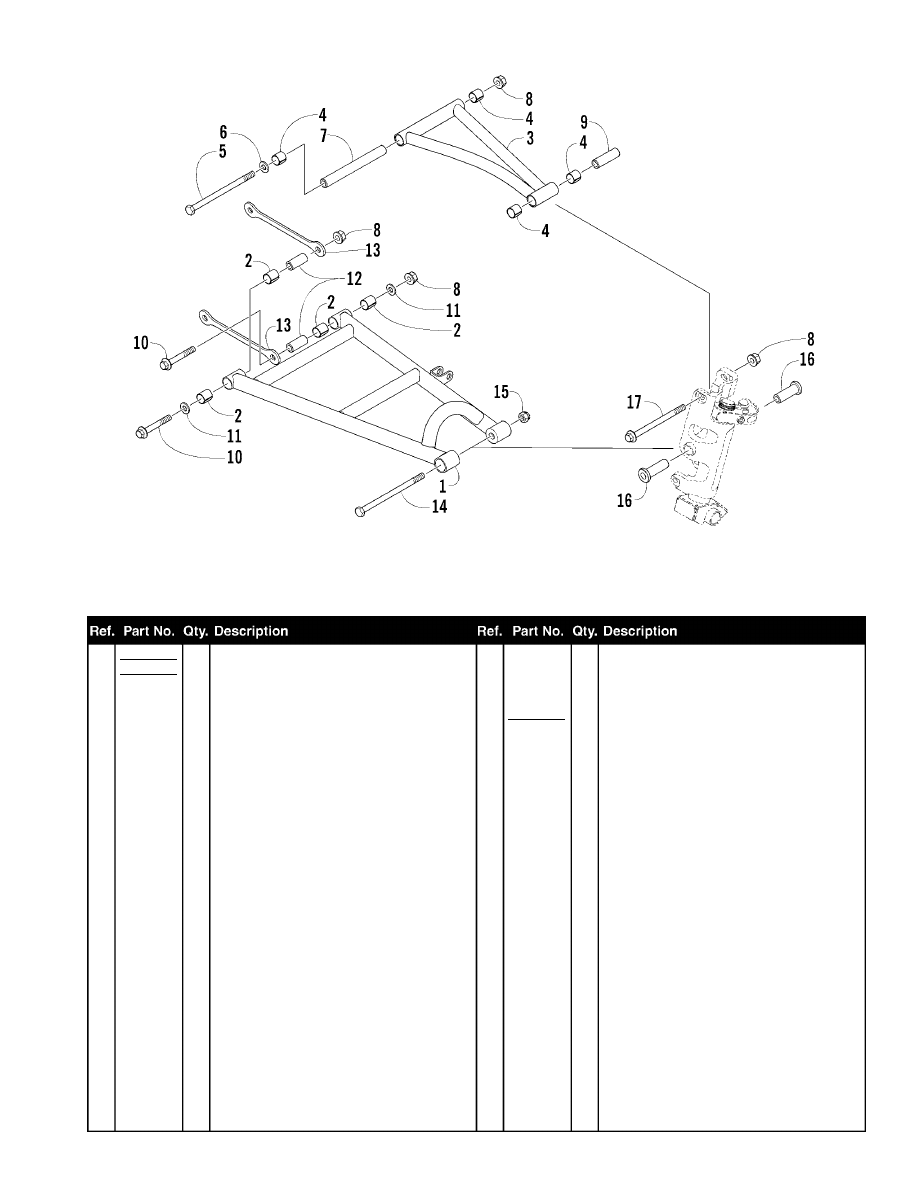

A-ARM ASSEMBLY

0739-735

1 2703-102

1

A-Arm, Lower - Right - Platinum (inc. 2)

2703-103

1

A-Arm, Lower - Left - Platinum (inc. 2)

2 1603-895

8

‹ Bearing

3 1703-094

2

A-Arm, Upper - Platinum (inc. 4)

4 0603-083

8

‹ Bearing

5 0623-952

2

Screw, Cap

6 0623-664

2

Washer

7 1603-563

2

Axle, Inner - Upper Arm

8 8047-486

8

Nut, Lock

9 0603-864

2

Tube, Axle

10 8020-230

4

Screw, Cap

11 0623-044

4

Washer

12 2603-305

4

Axle, Inner - Lower Arm

13 4606-402

2

Brace, Lower A-Arm

14 1623-009

2

Screw, Cap

15 8040-546

2

Nut, Lock

16 1603-616

4

Axle, Powder Metal

17 8026-232

2

Screw, Cap

2007 Crossfire 800 EFI

4

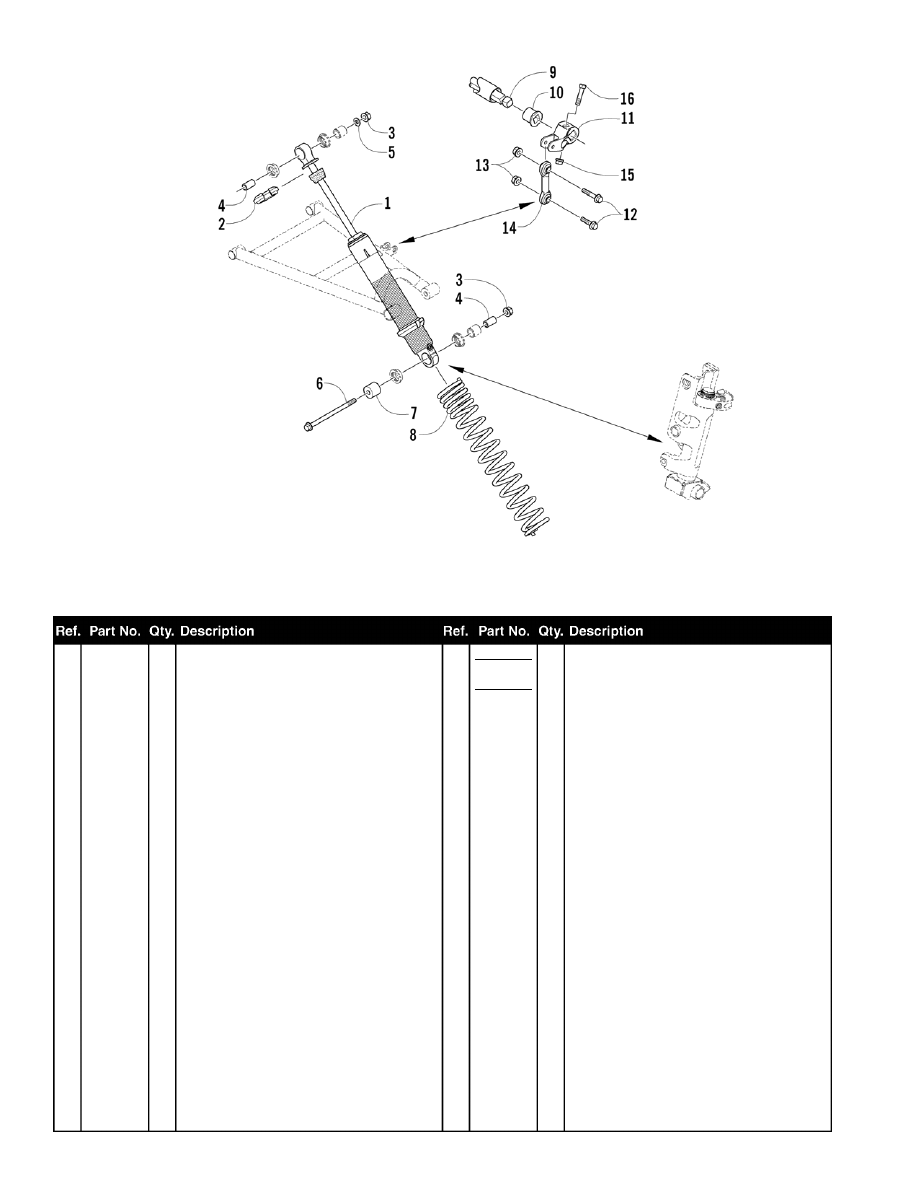

SHOCK ABSORBER AND SWAY BAR ASSEMBLY



0741-610

1 2703-008

2

Shock, Ski

2 1603-890

2

Retainer, Spring

3 8047-486

4

Nut, Lock

4 1603-023

4

Sleeve, Shock

5 0623-991

2

Washer

6 8020-232

2

Screw, Cap

7 0603-648

2

Spacer, Shock Mount

8 2703-016

2

Spring, Compression - Green

1703-742

2

Spring, Compression - Fire Red (Black)

2703-018

2

Spring, Compression - Orange (Orange)

9 2703-094

1

Sway Bar

10 2603-648

2

Bearing

11 2703-096

2

Arm, Sway Bar

12 8020-045

4

Screw, Cap

13 8047-366

4

Nut, Lock

14 2603-649

2

Link, Sway Bar

15 8047-426

2

Nut, Lock

16 1623-584

2

Screw, Cap

2007 Crossfire 800 EFI

5

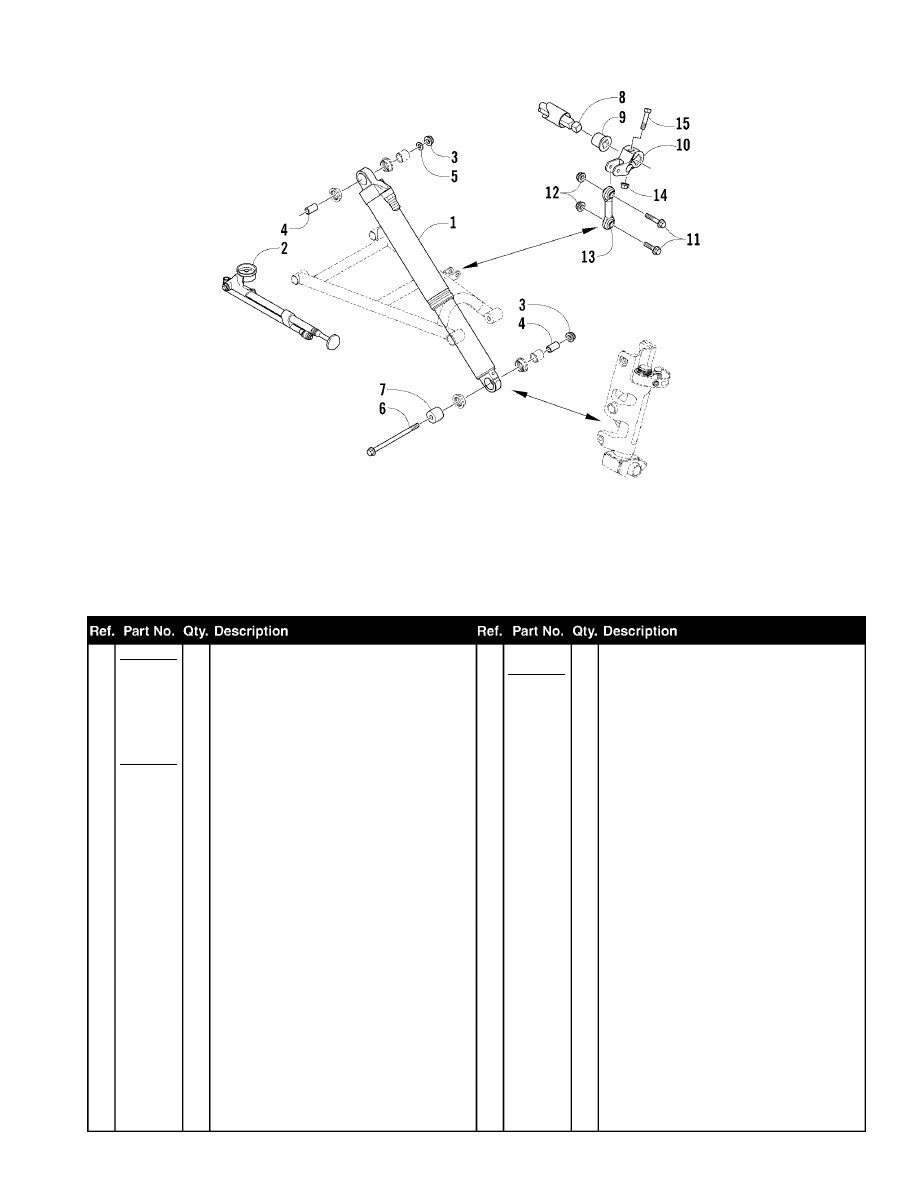

SHOCK ABSORBER AND SWAY BAR ASSEMBLY (Sno Pro)

0742-164

1 2703-138

2

Shock, Ski

2 2603-614

1

Pump, Air - Shock

3 8047-486

4

Nut, Lock

4 1603-023

4

Sleeve, Shock

5 0623-991

2

Washer

6 8020-232

2

Screw, Cap

7 0603-648

2

Spacer, Shock Mount

8 2703-094

1

Sway Bar

9 2603-648

2

Bearing

10 2703-096

2

Arm, Sway Bar

11 8020-045

4

Screw, Cap

12 8047-366

4

Nut, Lock

13 2603-649

2

Link, Sway Bar

14 8047-426

2

Nut, Lock

15 1623-584

2

Screw, Cap

2007 Crossfire 800 EFI

6

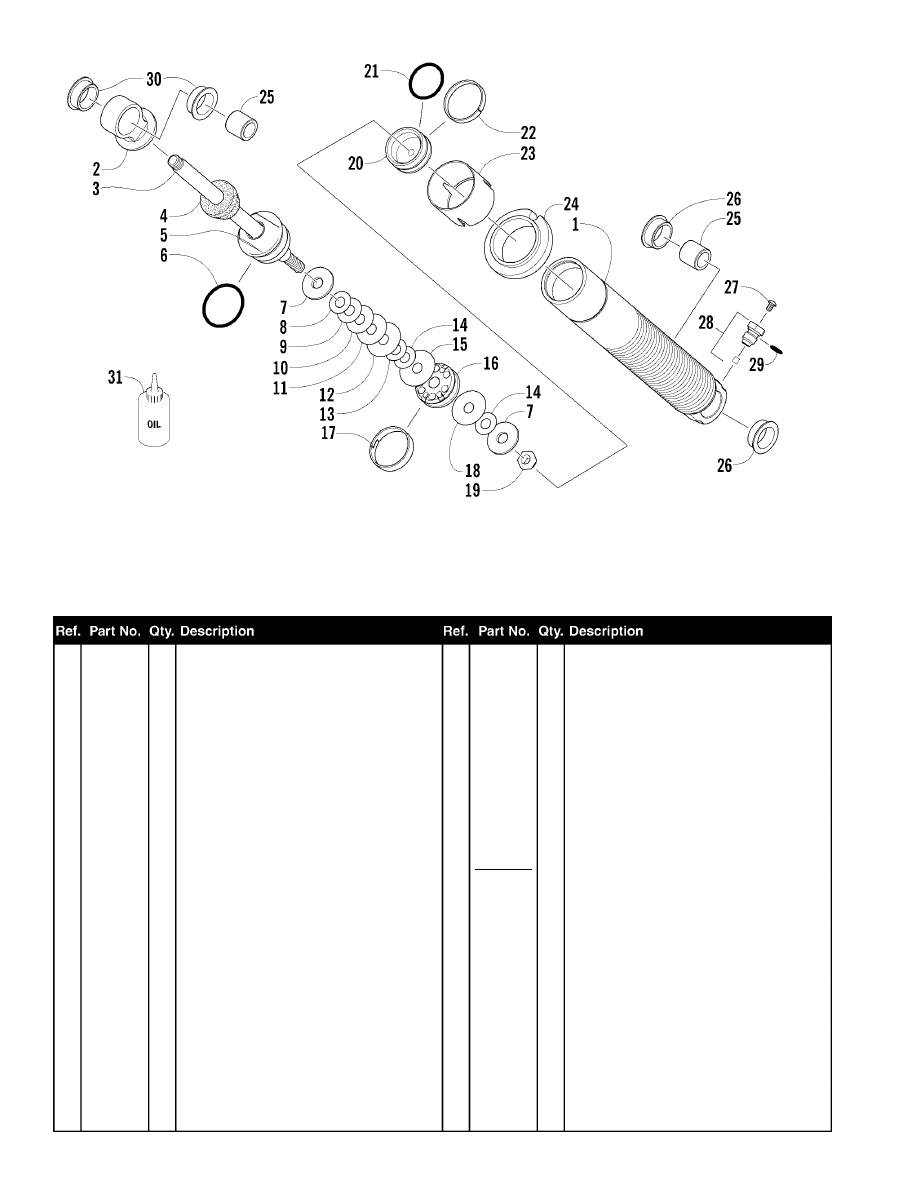

FRONT SUSPENSION SHOCK ABSORBER

(Complete Shock Absorber p/n 2703-008)

0740-459

1 2603-262

1

Body, Shock

2 1603-501

1

Eyelet, Shock

3 2603-461

1

Rod, Shock

4 0603-991

1

Bumper, Shock

5 1703-452

1

Cap, Shock (inc. 6)

6 1604-271

1

‹ O-Ring

7 1604-272

2

Washer, Top Out

8 2603-055

1

Valve, 0.800 x 0.010 in.

9 2603-065

1

Valve, 0.900 x 0.010 in.

10 2603-075

1

Valve, 1.000 x 0.010 in.

11 2603-095

1

Valve, 1.100 x 0.010 in.

12 2603-124

1

Valve, 1.250 x 0.008 in.

13 2603-047

1

Valve, 0.700 x 0.015 in.

14 2603-052

2

Valve, 0.800 x 0.006 in.

15 2603-132

1

Valve, 1.300 x 0.006 in.

16 1603-996

1

Piston, 0.120 in. - Orifice

17 1604-274

1

Strap, Piston - Teflon

18 2603-125

1

Valve, 1.250 x 0.010 in.

19 0623-696

1

Nut, Lock

20 0704-791

1

Piston, Floating (inc. 21-22)

21 2604-152

1

‹ O-Ring

22 2604-153

1

‹ Strap, Piston - Teflon

23 2603-012

1

Sleeve, Protector

24 1603-911

1

Nut, Adjuster

25 1603-209

2

Sleeve, Eyelet

26 1603-914

2

Bushing, Shock

27 0624-433

1

Screw, Valve

28 2604-649

1

Valve, Pressure (inc. 29)

29 2604-162

1

‹ O-Ring, Valve

30 0603-955

2

Bushing, Shock

31 4639-366 AR Oil, Gas Shock - 1 qt
