Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 3





2007 Crossfire 800 EFI

7

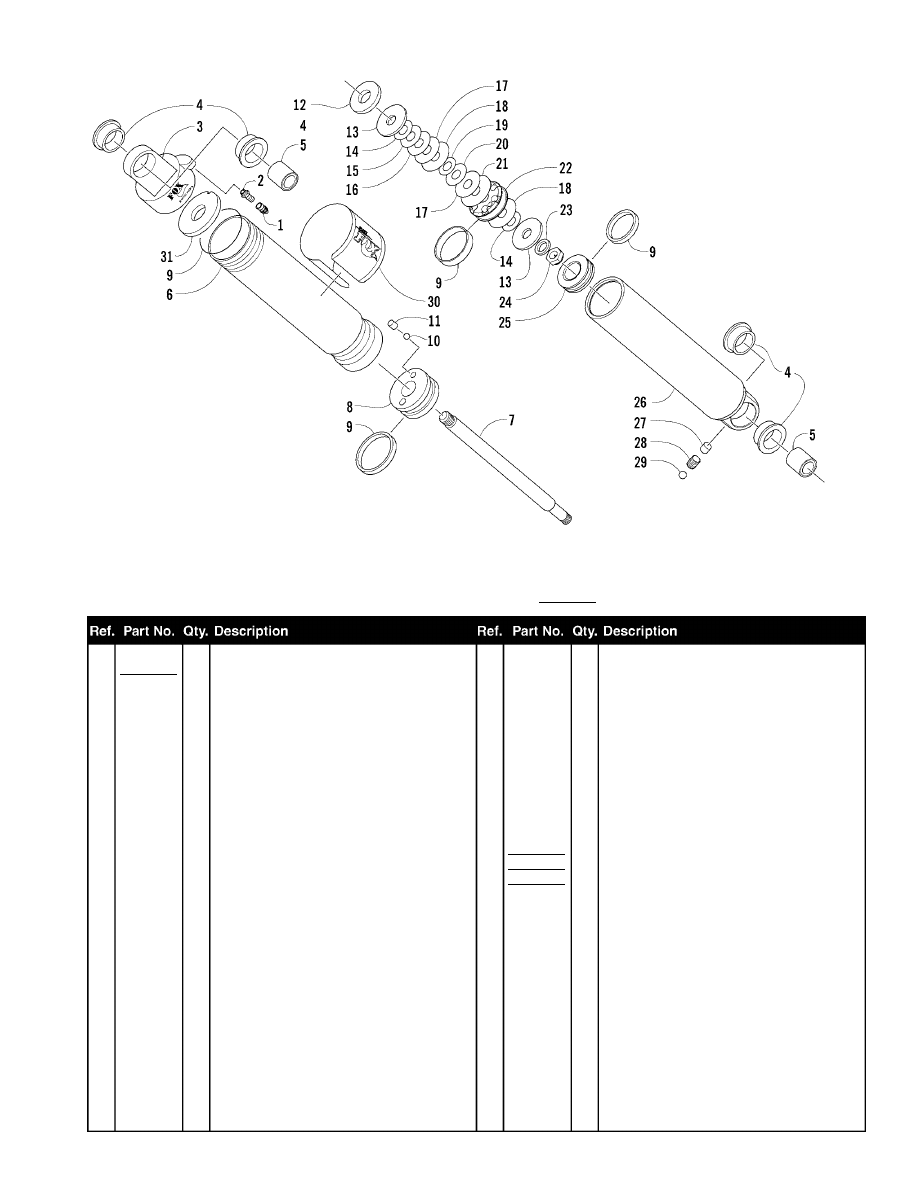

FRONT SUSPENSION SHOCK ABSORBER (Sno Pro)

(Complete Shock Absorber p/n 2703-138)

0742-028 *Not Illustrated

1 2603-327

1

Cap, Air Valve

2 2603-511

1

Valve,  Air

3 2603-418

1

End Cap, Shock

4 0603-955

4

Bushing, Shock

5 1603-209

2

Sleeve, Shock

6 2603-411

1

Body, Shock - Upper

7 2603-415

1

Rod, Shock

8 2603-333

1

Bearing - Assembly

9 2604-796

1

Kit, Seal/Cap Rebuild

10 1604-315

1

Ball, Bleed

11 1603-940

1

Screw

12 0603-386

1

Bumper, Internal

13 0603-540

2

Washer, Top Out

14 0603-335

2

Valve, 0.800 x 0.010 in.

15 0603-338

1

Valve, 0.900 x 0.010 in.

16 0603-340

1

Valve, 1.000 x 0.008 in.

17 0603-343

2

Valve, 1.100 x 0.008 in.

18 0603-347

2

Valve, 1.250 x 0.010 in.

19 0603-331

1

Valve, 0.700 x 0.008 in.

20 0603-336

1

Valve, 0.900 x 0.006 in.

21 0603-349

1

Valve, 1.300 x 0.008 in.

22 2603-309

1

Piston, 0.093 in. - Orifice

23 0603-389

1

Washer, Backup

24 0603-301

1

Nut, Cap

25 2603-417

1

Piston, Floating

26 2603-413

1

Body, Shock - Lower

27 1604-428

1

Plug, Rubber - Valve

28 2603-338

1

Screw, Set

29 2603-337

1

Ball, Air Valve

30 2603-610

1

Decal, Shock

31 2603-613

1

Spacer

* 4639-368 AR Oil, Shock - 1 qt
* 4639-012 AR Fluid, Float Shock - 8 oz

2007 Crossfire 800 EFI

8

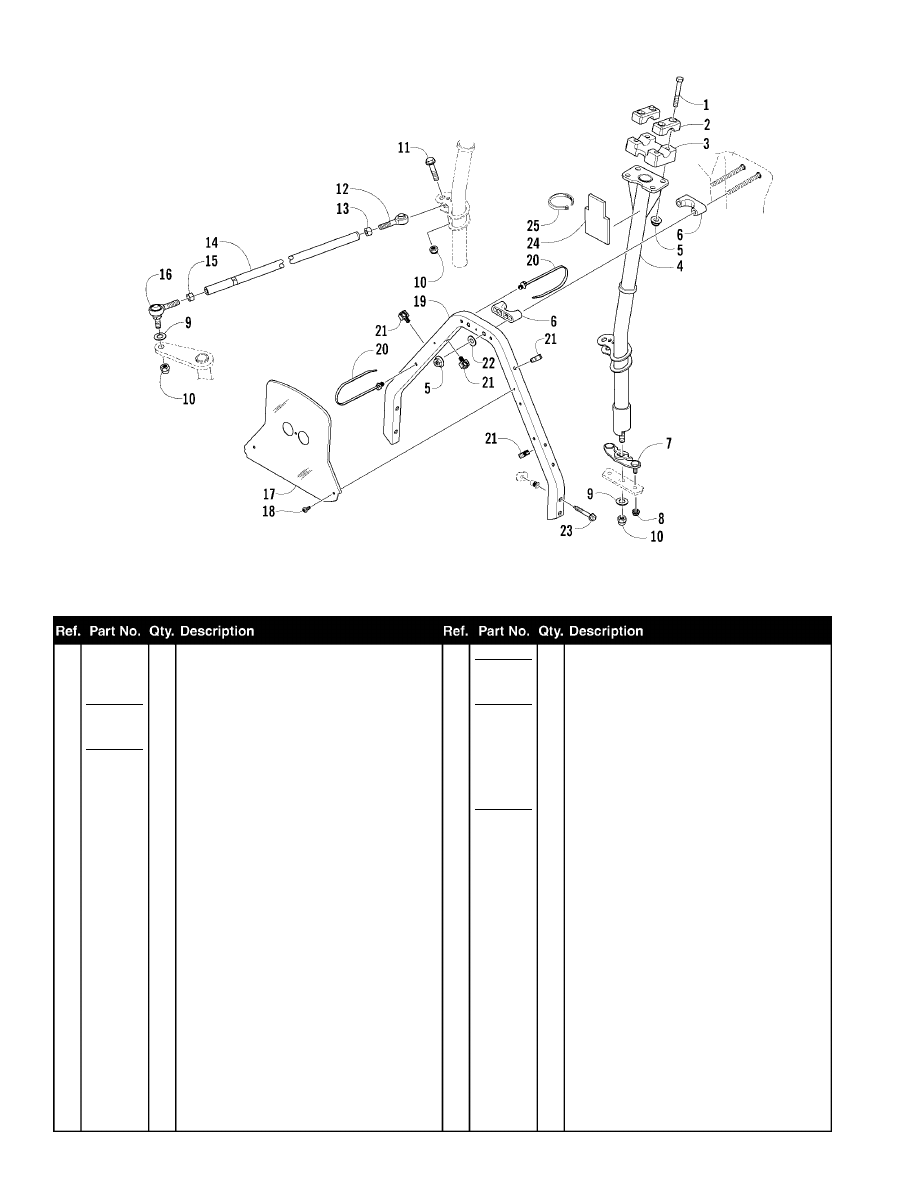

STEERING POST ASSEMBLY

0742-095

1 8002-138

4

Screw, Cap

2 0605-506

2

Cap, Adjusting Block

3 0605-507

1

Block, Adjusting

4 1705-164

1

Post, Steering

5 8047-426

6

Nut, Lock

6 0605-576

2

Block, Mounting - Steering Post

7 1705-168

1

Stop, Steering Post

8 8047-366

2

Nut, Lock

9 0623-044

2

Washer

10 0623-025

3

Nut, Lock

11 8004-225

1

Screw, Cap

12 0605-504

1

Ball Joint, Tie Rod - Right-Hand Thread

13 0623-294

1

Nut, Hex - Right-Hand Thread

14 0605-856

1

Tube, Tie Rod

15 0123-917

1

Nut, Hex - Left-Hand Thread

16 0605-511

1

Ball Joint, Tie Rod - Left-Hand Thread

17 4606-756

1

Panel, Close-Out

18 1623-353

3

Screw, Self-Tapping

19 0705-994

1

Support, Steering

20 0623-677

2

Cable Tie, Push-Mount

21 1623-406

4

Clip, Retaining

22 8050-252

2

Washer

23 1623-482

4

Screw, Cap

24 0617-538

1

Foam, Steering Post

25 0123-788

1

Cable Tie

2007 Crossfire 800 EFI

9

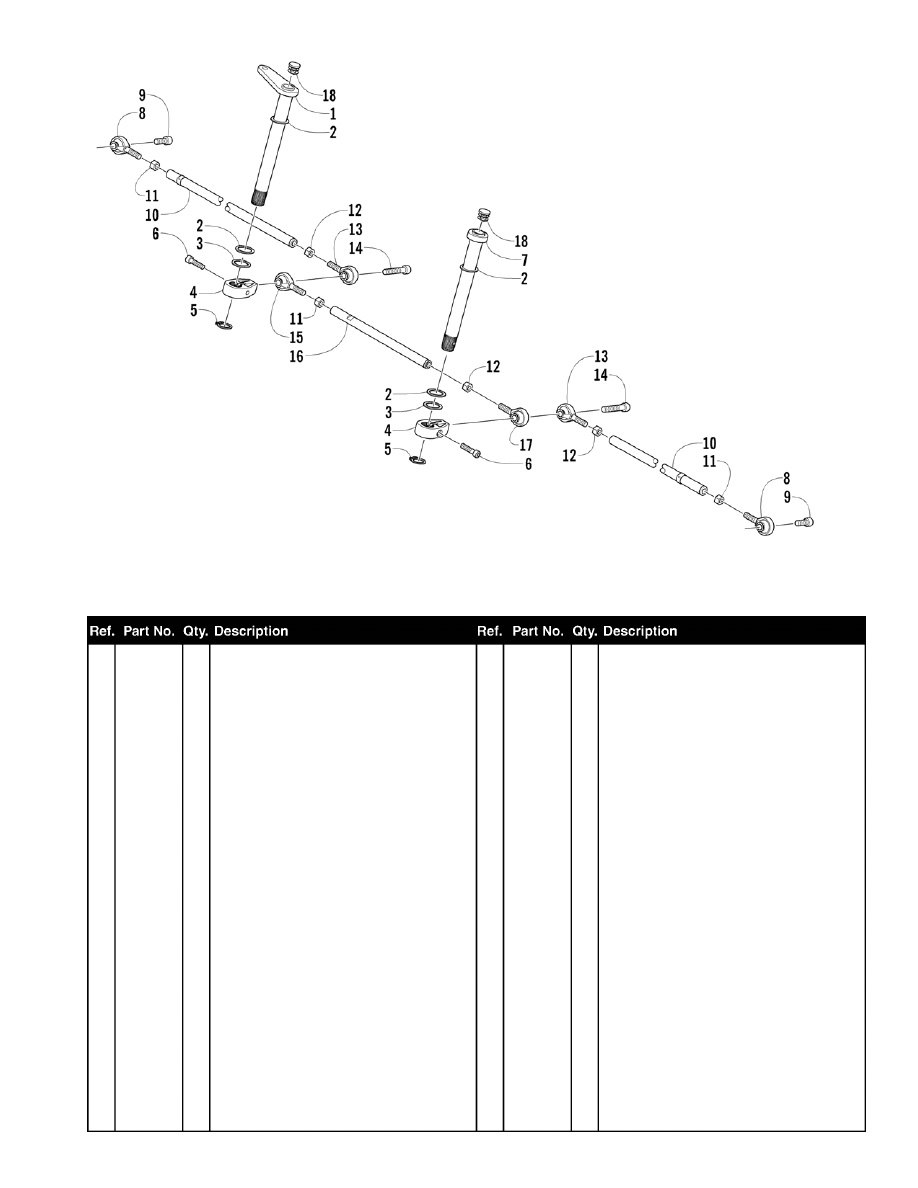

TIE ROD ASSEMBLY

0740-756

1 1705-159

1

Shaft, Steering

2 0623-954

4

Washer, Thrust

3 0623-955

2

Washer, Thrust

4 0605-635

2

Arm, Shaft

5 0623-956

2

Snap Ring

6 8005-584

2

Screw, Cap

7 1705-162

1

Shaft, Idler

8  0605-607

2

Ball Joint, Tie Rod - Left-Hand Thread

9 1623-176

2

Screw, Cap

10 0605-673

2

Tube, Tie Rod - Spindle

11 0123-917

3

Nut, Hex - Left-Hand Thread

12 0623-294

3

Nut, Hex - Right-Hand Thread

13  0605-608

2

Ball Joint, Tie Rod - Right-Hand Thread

14 0623-957

2

Screw, Cap

15 0605-605

1

Ball Joint, Tie Rod - Left-Hand Thread

16 0605-312

1

Tube, Tie Rod

17 0605-606

1

Ball Joint, Tie Rod - Right-Hand Thread

18 3606-799

2

Plug

2007 Crossfire 800 EFI

10

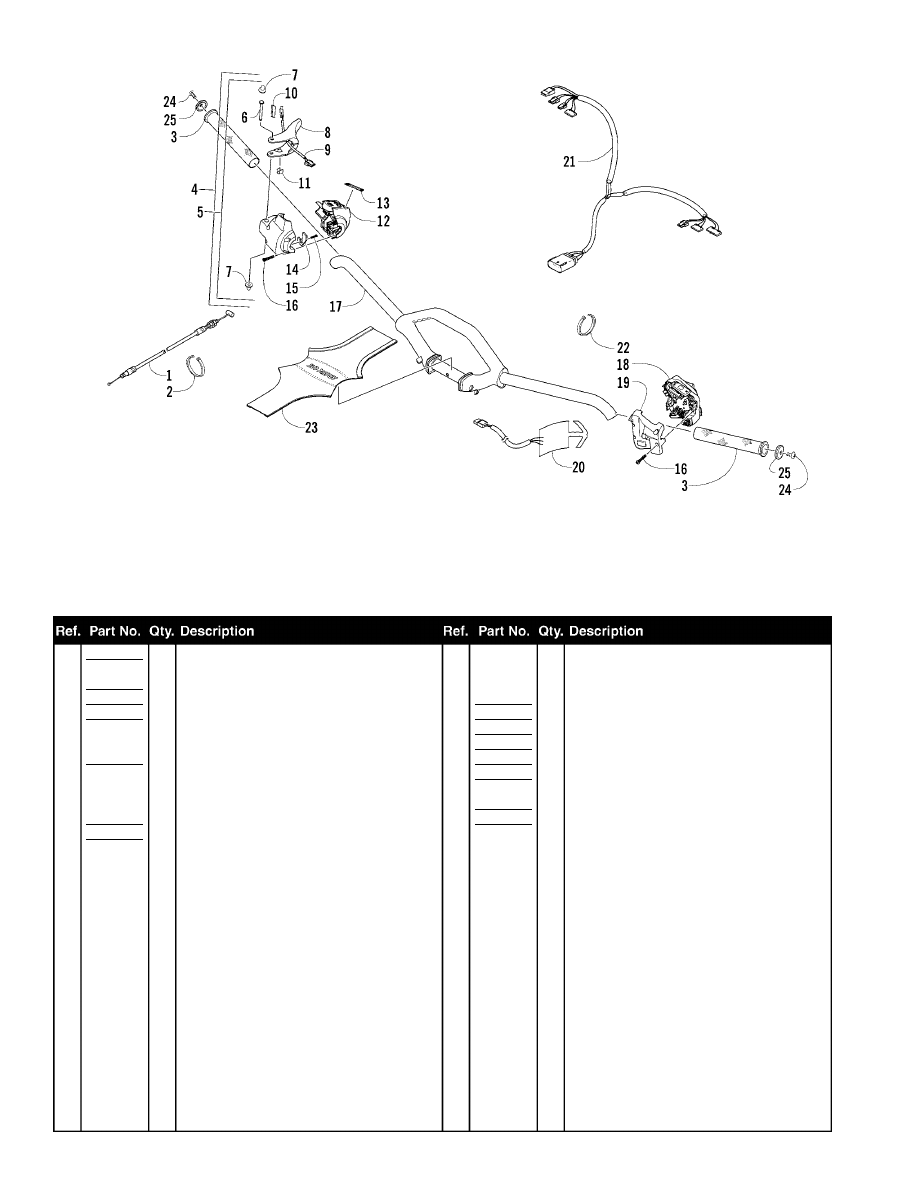

HANDLEBAR AND CONTROLS

0741-618 *Included in Kit

1 0687-198

1

Cable, Throttle

2 0123-788 AR Cable Tie - 8 in.
3 4606-801

2

Grip, Handlebar

4 0609-751

1

Control, Throttle - Rear - Right (inc. 5-8)

5 0609-799

1

‹ Kit, Throttle Lever Mounting (inc. 6-7)

6

*

1

‹ ‹ Axle, Lever - Throttle

7

*

2

‹ ‹ Cap, Lever Axle

8 0609-797

1

‹ Lever, Throttle

9 0609-775

1

Element, Thumbwarmer

10 0617-248

1

Pad, Insulator

11 0609-595

1

Clip, Retaining

12 0609-819

1

Control, Throttle - Front - Right

13 7611-770

1

Decal, Reverse - Throttle Control - Right

14 0609-792

1

Cover, Connector

15 0609-793

1

Screw, Self-Tapping

16 0609-791

8

Screw, Machine

17 1705-127

1

Handlebar

18 0609-805

1

Control, Dimmer - Front - Left

19 0609-811

1

Control, Dimmer - Rear - Left

20 0609-812

1

Element, Handwarmer - Right

0609-813

1

Element, Handwarmer - Left

21 1686-343

1

Harness, Handlebar

22 0123-811

1

Cable Tie - 4 in.

23 1705-149

1

Wrap, Handlebar

24 1623-687

2

Screw, Machine

25 1623-242

2

Washer, Backing
